DY Serie

  • Floating-Steckverbinder
  • top_rosh.gif

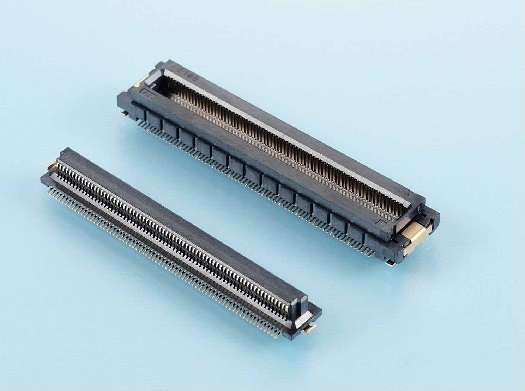

Zweistückiger Floating-Steckverbinder

Während die "DY-Serie" ein schmales Raster von 0,5 mm aufweist, beträgt der Toleranzausgleich maximal ±0,5 mm in XY-Richtung. Die geringe Größe und der beträchtliche Toleranzausgleich tragen zur Geräteminiaturisierung bei.
Die Serie ist aufgrund ihrer effektiven Paarungslänge von 1,25 mm, die den Kontakt stabilisiert, äußerst benutzerfreundlich.

Weiterhin beinhaltet die Serie Produkte mit oder ohne Positioniervorsprung oder einer sicheren Absorbierfläche während der automatischen Montage.
Ein Floating-Steckverbinder besteht aus zwei Teilen: einem Kontaktteil (beweglich) und einem Lötteil (fest), die durch einen Kontakt verbunden sind.
Wenn der Kontaktteil bewegt wird, wird der Lötteil im Normalfall belastet. Diese Last wird durch die Einführung einer Struktur, in der feste Metallhalterungen an beiden Enden des Isolators angebracht werden, reduziert.
Die Kontaktform ist SMT-tauglich und die Beschichtung ist bleifrei-kompatibel.

Eine weitere Eigenschaft der DY-Serie sind die vielfältigen Variationen. Die verfügbaren Anzahlen an Pins sind 30, 40, 50, 60, 80, 100, 120 und 140. Für jede Pin-Anzahl ist eine Stapelhöhe von 5, 6, 7, 8, 9, 10, 11, 12, 13 oder 14 mm erhältlich. Es gibt Kombinationen für Stapel- und Vertikalverbindung.
* Bitte beachten Sie, dass die erhältliche Pin-Anzahl, entsprechende Stapelhöhe etc. vom Produkttyp abhängen.

Anwendungen

Eigenschaften

・Die Menge des Toleranzausgleichs beträgt ±0.5 mm in XY-Richtung.

・Hohe Verlässlichkeit aufgrund einer effektiven Anschlusslänge von 1,25 mm (Nominalwert).

・Eine ausreichend große Absorbierfläche, die automatische Montage unterstützt.

・Produkte mit oder ohne Positioniervorsprung sind erhältlich.

・Acht Typen sind verfügbar, von 30 bis 140 Pins.
* Bitte beachten Sie, dass die Anzahl der verfügbaren Pins vom Produkttyp abhängt.

・Sowohl Stapel- als auch Vertikalverbindung werden unterstützt.

・Zehn Arten der Stapelhöhen sind erhältlich, von 5 mm bis 14 mm.
* Bitte beachten Sie, dass die erhältliche Stapelhöhe vom Produkttyp abhängt.

・Die Haltegabel formt eine große Ausrundung, was ausreichende mechanische Kraft während des Einschubs und Abzugs garantiert.

・Produkte mit staubdichten Abdeckungen sind erhältlich.

Spezifikationen

Material und Beschichtung
Isolatormaterial Glasgefülltes LCP (UL94V-0), Schwarz
Kontaktmaterial Kupferlegierung
Kontaktbeschichtung Gold über Nickel
Material der Halteklammer Kupferlegierung
Beschichtung der Halteklammer Gold über Nickel
Elektrische Eigenschaften
Stromstärke 0,4 A pro Kontakt
0,3 A pro Kontakt (DY1X-XXXL)
Kontaktwiderstand Max. 80 mΩ
Max. 100 mΩ (DY1X-XXXL)
Dielektrische Stehspannung 200 V Wechselstrom für 1 Minute
Isolationswiderstand Min. 100 MΩ bei 250 V Gleichstrom
Betriebstemperatur -40 °C bis +85 °C

Herunterladen Dokument

Katalog
Paarungsliste
Produktübersicht

Produktliste


Produktliste:187Treffer
Part Number Produktübersicht
DY00-030S Rastermaß 0,5 mm, Floating-Steckverbinder, Buchse (schwimmende Seite), ohne Polklemmen, gerade, 30-polig
DY00-030S-A Rastermaß 0,5 mm, Floating-Steckverbinder, Buchse (schwimmende Seite), ohne Polklemmen, gerade, 30-polig
DY00-040S Rastermaß 0,5 mm, Floating-Steckverbinder, Buchse (schwimmende Seite), ohne Polklemmen, gerade, 40-polig
DY00-040S-A Rastermaß 0,5 mm, Floating-Steckverbinder, Buchse (schwimmende Seite), ohne Polklemmen, gerade, 40-polig
DY00-050S Rastermaß 0,5 mm, Floating-Steckverbinder, Buchse (schwimmende Seite), ohne Polklemmen, gerade, 50-polig
DY00-050S-A Rastermaß 0,5 mm, Floating-Steckverbinder, Buchse (schwimmende Seite), ohne Polklemmen, gerade, 50-polig
DY00-060S Rastermaß 0,5 mm, Floating-Steckverbinder, Buchse (schwimmende Seite), ohne Polklemmen, gerade, 60-polig
DY00-060S-A Rastermaß 0,5 mm, Floating-Steckverbinder, Buchse (schwimmende Seite), ohne Polklemmen, gerade, 60-polig
DY00-080S Rastermaß 0,5 mm, Floating-Steckverbinder, Buchse (schwimmende Seite), ohne Polklemmen, gerade, 80-polig
DY00-080S-A Rastermaß 0,5 mm, Floating-Steckverbinder, Buchse (schwimmende Seite), ohne Polklemmen, gerade, 80-polig
Produktliste:187Treffer
