DT-Sシリーズ
- フローティングタイプ

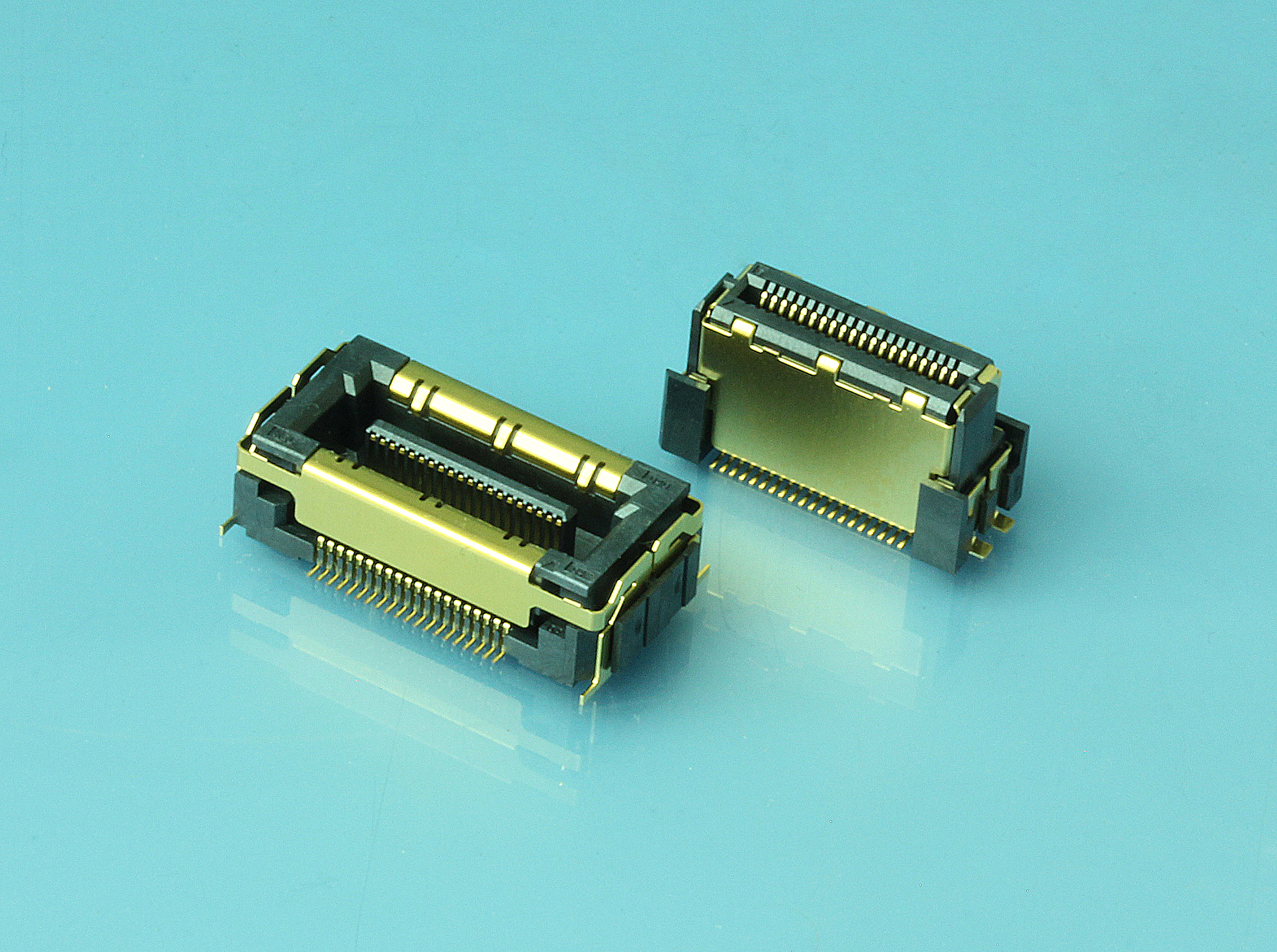

高速伝送対応 0.5mmピッチフローティングコネクタ / シェル付きタイプ
0.5mmピッチフローティングコネクタ「DTシリーズ」のシェル付きタイプです。ESD/EMC対策に適したタイプです。
アプリケーション
特長
-
・フローティング量：XY方向±0.5mm
・高速シリアル伝送に対応しており、伝送特性はSATA Rev3.0の要求規格を全て満足。
(差動インピーダンス：100Ω±15%)・接続方式：スタック接続 垂直接続
・極数：30、40、100
・スタック高さ：10mm
仕様
-
材質・表面処理 インシュレータ材質 LCP（ガラス繊維入り）UL94V-0材、色：黒 コンタクト材質 銅合金 コンタクト仕上 ニッケルメッキ下地、金メッキ仕上 シェル材質 銅合金 シェル仕上 ニッケルメッキ下地、金メッキ仕上げ 防塵テープ材質 ポリイミド -
性能 定格電流 1端子につき0.4A（但し、同時通電は140極以下とする） 接触抵抗 80mΩ以下 耐電圧 AC 200V、1分間 絶縁抵抗 DC 250V、100MΩ以上 使用温度範囲 -40℃～+105℃
資料ダウンロード
| 製品カタログ |
|
|---|
製品一覧・技術資料
| 品名 | 製品図 | 仕様書 | 3D-CAD (IGS) |
3D-CAD (STEP) |
概要 |
|---|---|---|---|---|---|
| DT00S-030S-T |
|
|
 |
|
高速伝送対応、0.5mmピッチ、フローティングコネクタ、レセプタクル（フローティング側）、シェル付きタイプ、ボス無し、ストレート、30極 |
| DT00S-040S-T |
|
|
|
|
高速伝送対応、0.5mmピッチ、フローティングコネクタ、レセプタクル（フローティング側）、シェル付きタイプ、ボス無し、ストレート、40極 |
| DT00S-100L |
|
|
|
|
高速伝送対応、0.5mmピッチ、フローティングコネクタ、レセプタクル（フローティング側）、シェル付きタイプ、ボス無し、ライトアングル、100極 |
| DT00S-100S-T |
|
|
|
|
高速伝送対応、0.5mmピッチ、フローティングコネクタ、レセプタクル（フローティング側）、シェル付きタイプ、ボス無し、ストレート、100極 |
| DT01S-030S-T |
|
|
- | - | 高速伝送対応、0.5mmピッチ、フローティングコネクタ、レセプタクル（フローティング側）、シェル付きタイプ、ボス有り、ストレート、30極 |
| DT01S-040S-T |
|
|
- | - | 高速伝送対応、0.5mmピッチ、フローティングコネクタ、レセプタクル（フローティング側）、シェル付きタイプ、ボス有り、ストレート、40極 |
| DT01S-100L |
|
|
|
|
高速伝送対応、0.5mmピッチ、フローティングコネクタ、レセプタクル（フローティング側）、シェル付きタイプ、ボス有り、ライトアングル、100極 |
| DT01S-100S-T |
|
|
|
|
高速伝送対応、0.5mmピッチ、フローティングコネクタ、レセプタクル（フローティング側）、シェル付きタイプ、ボス有り、ストレート、100極 |
| DT10S-030S-10-T |
|
|
|
|
高速伝送対応、0.5mmピッチ、フローティングコネクタ、プラグ（スタック高さ10mm）、シェル付きタイプ、ボス無し、ストレート、30極 |
| DT10S-040S-10-T |
|
|
|
|
高速伝送対応、0.5mmピッチ、フローティングコネクタ、プラグ（スタック高さ10mm）、シェル付きタイプ、ボス無し、ストレート、40極 |
