DY03/04シリーズ

  • フローティングタイプ
  • top_rosh.gif

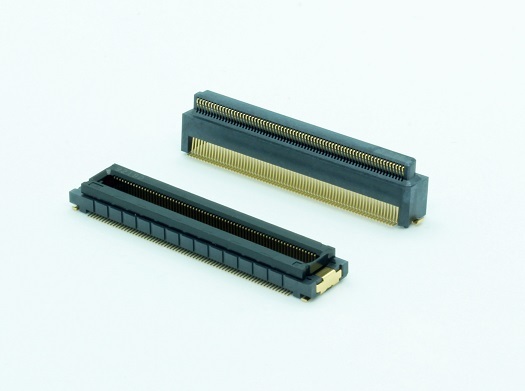

0.5mmピッチ フローティングコネクタ / 高耐熱タイプ

当社の主力製品である0.5mmピッチ基板対基板フローティングコネクタDYシリーズの高耐熱タイプです。使用温度は最大+105℃まで対応しています。

アプリケーション

特長

・使用温度は最大+105℃まで保証。

・フローティング量:XY方向±0.5mm

・有効嵌合長は1.25mmの高信頼設計。

・極数:50、60、80、100、120、140

・スタック高さ:5、11、12、13、14mm

 仕様の詳細はカタログを参照ください。

仕様

材質・表面処理
インシュレータ材質 [DY03/04] インシュレータA:LCP(ガラス繊維入り)UL94V-0材、黒色
インシュレータB:9Tナイロン(ガラス繊維入り)UL94V-0材、黒色
インシュレータ材質 [DY1X] LCP(ガラス繊維入り)UL94V-0材、黒色
コンタクト/固定金具材質 銅合金
コンタクト/固定金具仕上 ニッケルメッキ下地、金メッキ仕上
防塵テープ材質 ポリイミド
防塵カバー材質 9Tナイロン UL94V-0材、黒色
性能
定格電流 1端子につき0.4A
接触抵抗 80mΩ以下
耐電圧 AC200V、1分間
絶縁抵抗 DC250V、100MΩ以上
使用温度範囲 -40℃~+105℃

資料ダウンロード

製品カタログ
嵌合一覧表
製品一覧表

製品一覧・技術資料


製品一覧:48件の製品があります。
品名 製品図 仕様書 3D-CAD
(IGS)
3D-CAD
(STEP)
概要
DY03-050S-BT pdf2 pdf2 pdf2 pdf2 0.5mmピッチ、フローティングコネクタ、高耐熱タイプ、レセプタクル、ボス有り、ストレート、接触部金メッキ厚:0.25μm以上、50極
DY03-050SB-BT pdf2 pdf2 pdf2 pdf2 0.5mmピッチ、フローティングコネクタ、高耐熱タイプ、レセプタクル、ボス有り、ストレート、接触部金メッキ厚:0.1μm以上、50極
DY03-060S-BT pdf2 pdf2 pdf2 pdf2 0.5mmピッチ、フローティングコネクタ、高耐熱タイプ、レセプタクル、ボス有り、ストレート、接触部金メッキ厚:0.25μm以上、60極
DY03-060SB-BT pdf2 pdf2 pdf2 pdf2 0.5mmピッチ、フローティングコネクタ、高耐熱タイプ、レセプタクル、ボス有り、ストレート、接触部金メッキ厚:0.1μm以上、60極
DY03-080S-BT pdf2 pdf2 pdf2 pdf2 0.5mmピッチ、フローティングコネクタ、高耐熱タイプ、レセプタクル、ボス有り、ストレート、接触部金メッキ厚:0.25μm以上、80極
DY03-080SB-BT pdf2 pdf2 pdf2 pdf2 0.5mmピッチ、フローティングコネクタ、高耐熱タイプ、レセプタクル、ボス有り、ストレート、接触部金メッキ厚:0.1μm以上、80極
DY03-100S-BT pdf2 pdf2 pdf2 pdf2 0.5mmピッチ、フローティングコネクタ、高耐熱タイプ、レセプタクル、ボス有り、ストレート、接触部金メッキ厚:0.25μm以上、100極
DY03-100SB-BT pdf2 pdf2 pdf2 pdf2 0.5mmピッチ、フローティングコネクタ、高耐熱タイプ、レセプタクル、ボス有り、ストレート、接触部金メッキ厚:0.1μm以上、100極
DY03-120S-BT pdf2 pdf2 pdf2 pdf2 0.5mmピッチ、フローティングコネクタ、高耐熱タイプ、レセプタクル、ボス有り、ストレート、接触部金メッキ厚:0.25μm以上、120極
DY03-120SB-BT pdf2 pdf2 pdf2 pdf2 0.5mmピッチ、フローティングコネクタ、高耐熱タイプ、レセプタクル、ボス有り、ストレート、接触部金メッキ厚:0.1μm以上、120極
