DUSシリーズ
- フローティングタイプ
0.4mmピッチフローティングコネクタ

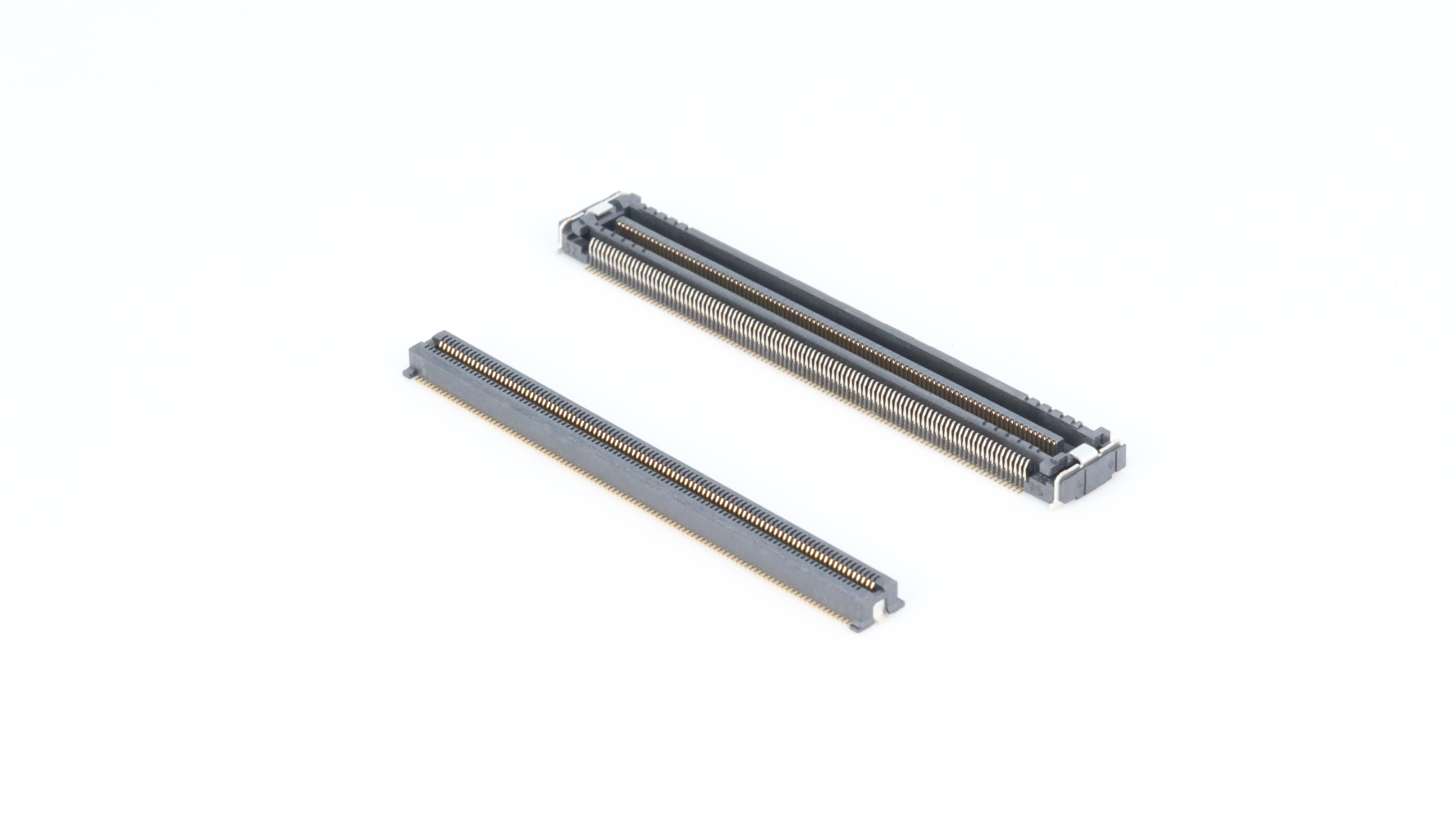

DUSシリーズはXY方向に±0.4㎜の可動することが可能であり、機器の組み立て公差のズレを吸収することができます。
極数は40、140、200極を用意しています。
レセプタクルの底面の端子露出を無くし、異物侵入防止とコンタクト底部のパターン配線を可能としています。
DUSシリーズの有効嵌合長は0.8㎜で、嵌合時の信頼性を確保しています。
スタック高さは3㎜です。
アプリケーション
特長
-
・16Gbps(NRZ, Sdd21:-3dB,@8GHz)の高速シリアル伝送が可能です。
・スタック高さ3mmの低背に対応しています。
・フローティング量はXY方向に±0.4mmを確保しています。
・有効嵌合長は0.8mmの高信頼設計です。
・極数は40、140、200極を用意しています。
※80、100、120、160、180極を準備予定です。・接続方式はスタック接続に対応しています。
・使用温度は125℃まで対応可能です。
・レセプタクル底面をインシュレータで覆い、コネクタ下部のパターン配線を可能としています。
仕様
-
材質・表面処理 インシュレータ材質 LCP（ガラス繊維入り）UL94V-0材、黒色 コンタクト材質 銅合金 コンタクト仕上げ ニッケルメッキ下地、
（接触部）金メッキ仕上
（テール部）金メッキ仕上げ固定金具材質 銅合金 固定金具仕上 ニッケルメッキ下地、錫メッキ仕上 防塵テープ材質 ポリイミド -
性能 定格電流 1端子につき0.4A（但し、同時通電は60極以下とする。 接触抵抗 80mΩ以下 耐電圧 AC200V、1分間 絶縁抵抗 DC250V、100MΩ以上 使用温度範囲 -40℃～+125℃
資料ダウンロード
| 製品カタログ |
|
|---|
製品一覧・技術資料
製品一覧:6件の製品があります。
| 品名 | 製品図 | 仕様書 | 3D-CAD (IGS) |
3D-CAD (STEP) |
概要 |
|---|---|---|---|---|---|
| DUS00-040S-T |
|
|
 |
|
0.4mmピッチ、フローティングコネクタ、レセプタクル、SMT型・ストレート、ボス無し、40極 |
| DUS00-140S-T |
|
|
|
|
0.4mmピッチ、フローティングコネクタ、レセプタクル、SMT型・ストレート、ボス無し、140極 |
| DUS00-200S-T |
|
|
|
|
0.4mmピッチ、フローティングコネクタ、レセプタクル、SMT型・ストレート、ボス無し、200極 |
| DUS10-040S-3-T |
|
|
|
|
0.4mmピッチ、フローティングコネクタ、プラグ、SMT型・ストレート、ボス無し、40極 |
| DUS10-140S-3-T |
|
|
|
|
0.4mmピッチ、フローティングコネクタ、プラグ、SMT型・ストレート、ボス無し、140極 |
| DUS10-200S-3-T |
|
|
|
|
0.4mmピッチ、フローティングコネクタ、プラグ、SMT型・ストレート、ボス無し、200極 |
製品一覧:6件の製品があります。
