DTシリーズ
- フローティングタイプ

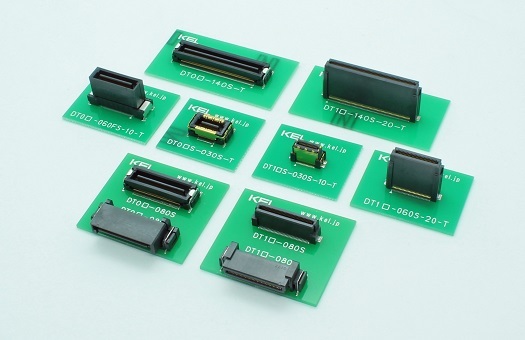

DTシリーズは0.5mmピッチのフローティングコネクタという機能的製品ながら、SATA規格相当の高速シリアル信号伝送に対応するコネクタです。
伝送特性はSATA Rev3.0の要求規格を全て満足しています。差動インピーダンス100Ω±15%、差動インサーションロス6dB、近端クロストーク26dBloss、立ち上がり時間85psec、スキュー10psec、シンボル間干渉50psec。
高速伝送対応ながらフローティングコネクタとしての機能も充実しており、フローティング量はXY方向に±0.5mmとこれまでと同等レベルの可動を実現しました。コンタクトの有効嵌合長はこれまでのDYシリーズ、DUシリーズより長い、1.5mm(水平接続時は1.7mm)としており接続信頼性を高めています。接点形状は円弧形状とし、異物を噛みこみにくい形状としています。
プラグ側・レセプタクル側共に、ストレートタイプ、ライトアングルタイプに対応しており、スタック、水平、垂直接続の三次元実装に対応できることが大きな特長の1つです。極数バリエーションは、30、40、60、80、100、120、140、160、240極に対応しています。200極を超える多極に対応しています。(240極はストレートタイプのみ)スタック高さは8mmから、ハイスタックタイプの17、18、19、20mmに対応しており、今後、25mm品も開発中です。
また、ESD対策やEMC対策に適したシェル付きタイプを用意しています。
金属製のシェルでコネクタを囲むことで、静電気やノイズから
信号を守り、シェル同士が接触することで、グランド強化を可能としています。
アプリケーション
特長
-
・SATA規格相当の高速シリアル伝送に対応しています。伝送特性はSATA Rev3.0の要求規格を全て満たしています。(差動インピーダンス:100Ω±15%)
・フローティング量はXY方向に±0.5mmを確保しています。
・有効嵌合長1.5mm(水平接続時は1.7mm)の高信頼設計です。
・接続方式はスタック、水平、垂直接続の三次元接続に対応しています。
・スタック高さは8mm~30mmまで対応します。
※対応するスタック高さは極数によって異なります。・ESD/EMC対策に適したシェル付きタイプを用意しています。
・30~240極まで9種類を用意しています。
※製品タイプにより対応極数が変わりますのでご注意ください。・接点形状は円弧形状とし、異物を噛みこみにくい形状としています。
仕様
-
材質・表面処理 インシュレータ材質 LCP(ガラス繊維入り)UL94V-0材、黒色 コンタクト/シェル材質 銅合金 コンタクト/シェル仕上 ニッケルメッキ下地、金メッキ仕上 固定金具材質 銅合金 固定金具仕上 ニッケルメッキ下地、錫メッキ仕上 防塵テープ材質 ポリイミド -
性能 定格電流 1端子につき0.4A(但し、同時通電は140極以下とする) 接触抵抗 80mΩ以下 耐電圧 AC200V、1分間 絶縁抵抗 DC250V、100MΩ以上 使用温度範囲 -40℃~+105℃
