DUシリーズ

  • フローティングタイプ
  • top_rosh.gif

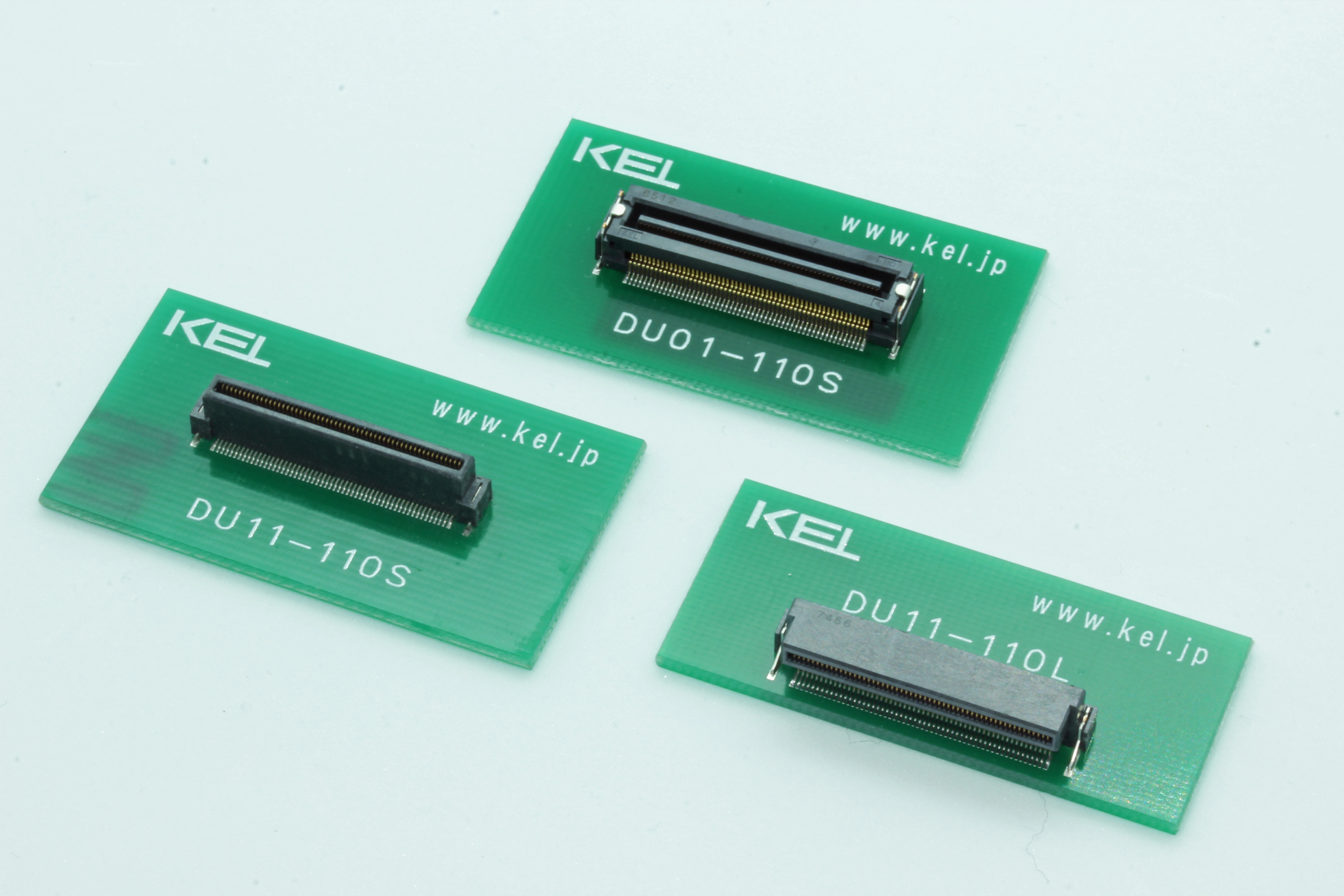

0.4mmピッチ2ピースフローティングコネクタ

DUシリーズは、主に電子応用機器、民生機器、放送機器等の小型機器に使用されることを狙って開発した0.4mmピッチフローティングコネクタです。フローティングコネクタとして業界最小のコンタクトピッチ0.4㎜の製品化を実現しています。当社0.5mmピッチフローティングコネクタDYシリーズとの大きさを比較すると基板占有面積はプラグで約48%、レセプタクルで約31%の省スペース化が図られています。
0.4㎜ピッチながらXY方向に±0.4㎜の可動することが可能であり、機器の組み立て公差のズレを吸収することができます。
実装方式はスタック、垂直接続の2種を用意。極数は80極、110極、120極、200極を用意しています。
また嵌合部をBOX形状にしてコンタクトの露出を減少、接続部への異物侵入を防止します。プラグ側の接触部はDY同様、円弧形状をしており、異物を噛み込み難い構造としています。レセプタクルの底面の端子露出を無くし、異物侵入防止とコンタクト底部のパターン配線を可能としています。
DUシリーズの有効嵌合長は1.2㎜で、嵌合時の信頼性を確保しています。接触方式はコンタクトカンチレバータイプ。極数はDYシリーズの最高140極に対し200極まで展開可能。200極では長手方向で40.36㎜の小型化を実現し、幅方向は7.5㎜。スタック高は7㎜~。
防塵対策として、レセプタクル側はカプトンテープにより自動実装対応とし、嵌合口を封止しています。

主な特長と仕様

製品特長

・フローティング量はXY方向に±0.4mmを確保しています。

・有効嵌合長1.2mmの高信頼設計です。

・接続方式は垂直接続タイプを用意しています。※スタック接続タイプは開発中です。(スタック高:7mm~)

・DYシリーズ(当社0.5mmピッチ品)と比較し、基板専有面積プラグ:48%、レセプタクル:約31%省スペース化。

・コンタクトをインシュレータのボックス形状により保護する事で、高い接触信頼性を有します。

・レセプタクル底面をインシュレータ囲み、コネクタ下部のパターン配線を可能としています

・防塵テープ有無の選択が可能。

・自動実装に対応しており、吸着面を確保しています。(DU1□)
 ※DU0□側は防塵テープ有品は吸着面を確保しています。

製品仕様
インシュレータ材質 LCP(ガラス繊維入り)UL94V-0材、黒色
コンタクト材質 銅合金
コンタクト仕上げ ニッケルメッキ下地、金メッキ仕上
固定金具材質 銅合金
固定金具仕上 ニッケルメッキ下地、錫メッキ仕上
定格電流 1端子につき0.4A
(極数によりピン数限定)
接触抵抗 100mΩ以下
耐電圧 AC200V、1分間
絶縁抵抗 DC250V、1,000MΩ以上
使用温度範囲 -40℃~+85℃

資料ダウンロード

製品カタログ
嵌合一覧表
製品一覧表

製品一覧・技術資料


製品一覧:24件の製品があります。
品名 概要
DU00-080SB 0.4mmピッチ、フローティングコネクタ、レセプタクル、SMT型・ストレート、ボス無し、80極
DU00-080SB-T 0.4mmピッチ、フローティングコネクタ、レセプタクル、SMT型・ストレート、ボス無し、防塵テープ付、80極
DU00-110SB 0.4mmピッチ、フローティングコネクタ、レセプタクル、SMT型・ストレート、ボス無し、110極
DU00-110SB-T 0.4mmピッチ、フローティングコネクタ、レセプタクル、SMT型・ストレート、ボス無し、防塵テープ付、110極
DU00-120SB 0.4mmピッチ、フローティングコネクタ、レセプタクル、SMT型・ストレート、ボス無し、120極
DU00-120SB-T 0.4mmピッチ、フローティングコネクタ、レセプタクル、SMT型・ストレート、ボス無し、防塵テープ付、120極
DU00-200SB 0.4mmピッチ、フローティングコネクタ、レセプタクル、SMT型・ストレート、ボス無し、200極
DU00-200SB-T 0.4mmピッチ、フローティングコネクタ、レセプタクル、SMT型・ストレート、ボス無し、防塵テープ付、200極
DU01-080SB 0.4mmピッチ、フローティングコネクタ、レセプタクル、SMT型・ストレート、ボス有り、80極
DU01-080SB-T 0.4mmピッチ、フローティングコネクタ、レセプタクル、SMT型・ストレート、ボス有り、防塵テープ付、80極
製品一覧:24件の製品があります。
