DT-FSシリーズ

  • フローティングタイプ
  • top_rosh.gif

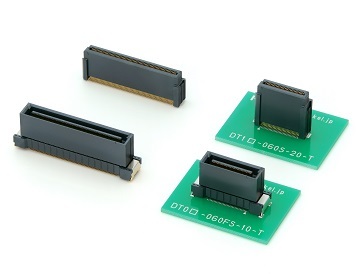

高速伝送対応 0.5mmピッチ フローティングコネクタ/ハイスタックタイプ(レセプタクル10mm底上げ品)
test

DTシリーズは0.5mmピッチのフローティングコネクタという機能的製品ながら、SATA規格相当の高速シリアル信号伝送に対応するコネクタです。

今回レセプタクル側のスタック高さを10mm底上げしたタイプと、プラグ側のスタック高さ15mmタイプを新たに発売します。(嵌合時のスタック高さ25mm)

今回発売する10mm底上げのレセプタクルと、既存のスタック高さ20mm用のプラグを組み合わせることで、最大でスタック高さ30mmまでのハイスタックが実現可能です。

今回発売する10mm底上げのレセプタクルを使用したスタック接続では、スタック高さ18mm~30mmまで対応が可能になりますが、既存の製品と合わせると、DTシリーズ全体で対応できるスタック高さは8mm~30mmの16種類。極数は製品タイプにより異なりますが、30極~240極の10種類となります。スタック接続の嵌合組み合わせは100種類近くとなり、幅広いニーズへの対応が可能です。

アプリケーション

特長

・8Gbps相当の高速シリアル伝送が可能です。

・フローティング量はXY方向に±1.0mmを確保しています。

・有効嵌合長は1.5mmの高信頼設計です。

・スタック高さは18mm~30mmまで対応しています。
 ※スタック高さによって対応する極数は異なります。

・極数は30極から140極の7種類を用意しています。

・DT標準タイプより基板占有面積の省スペース化を実現しています。

・接点形状は円弧形状とし、異物を噛みこみにくい形状としています。

仕様

材質・表面処理
インシュレータ材質 LCP(ガラス繊維入り)UL94V-0材、黒色
コンタクト材質 銅合金
コンタクト仕上 ニッケルメッキ下地、金メッキ仕上
固定金具材質 銅合金
固定金具仕上 ニッケルメッキ下地、金メッキ仕上(テール部)
防塵テープ材質 ポリイミド
性能
定格電流 1端子につき0.5A(DT0□-□□□FS-10-T嵌合時)
1端子につき0.4A(DT0□-□□□S-T嵌合時。但し、同時通電は140極以下とする)
接触抵抗 80mΩ以下
耐電圧 AC200V、1分間
絶縁抵抗 DC250V、100MΩ以上
使用温度範囲 -40℃~+105℃

資料ダウンロード

製品カタログ
嵌合一覧表
製品一覧表

製品一覧・技術資料


製品一覧:14件の製品があります。
品名 製品図 仕様書 3D-CAD
(IGS)
3D-CAD
(STEP)
概要
DT00-030FS-10-T pdf2 pdf2 pdf2 pdf2 高速伝送対応、0.5mmピッチ、フローティングコネクタ、レセプタクル(スタック高さ10mm底上げタイプ)、ボス無し、ストレート、30極
DT00-040FS-10-T pdf2 pdf2 pdf2 pdf2 高速伝送対応、0.5mmピッチ、フローティングコネクタ、レセプタクル(スタック高さ10mm底上げタイプ)、ボス無し、ストレート、40極
DT00-060FS-10-T pdf2 pdf2 pdf2 pdf2 高速伝送対応、0.5mmピッチ、フローティングコネクタ、レセプタクル(スタック高さ10mm底上げタイプ)、ボス無し、ストレート、60極
DT00-080FS-10-T pdf2 pdf2 pdf2 pdf2 高速伝送対応、0.5mmピッチ、フローティングコネクタ、レセプタクル(スタック高さ10mm底上げタイプ)、ボス無し、ストレート、80極
DT00-100FS-10-T pdf2 pdf2 pdf2 pdf2 高速伝送対応、0.5mmピッチ、フローティングコネクタ、レセプタクル(スタック高さ10mm底上げタイプ)、ボス無し、ストレート、100極
DT00-120FS-10-T pdf2 pdf2 pdf2 pdf2 高速伝送対応、0.5mmピッチ、フローティングコネクタ、レセプタクル(スタック高さ10mm底上げタイプ)、ボス無し、ストレート、120極
DT00-140FS-10-T pdf2 pdf2 pdf2 pdf2 高速伝送対応、0.5mmピッチ、フローティングコネクタ、レセプタクル(スタック高さ10mm底上げタイプ)、ボス無し、ストレート、140極
DT01-030FS-10-T pdf2 pdf2 pdf2 pdf2 高速伝送対応、0.5mmピッチ、フローティングコネクタ、レセプタクル(スタック高さ10mm底上げタイプ)、ボス有り、ストレート、30極
DT01-040FS-10-T pdf2 pdf2 pdf2 pdf2 高速伝送対応、0.5mmピッチ、フローティングコネクタ、レセプタクル(スタック高さ10mm底上げタイプ)、ボス有り、ストレート、40極
DT01-060FS-10-T pdf2 pdf2 pdf2 pdf2 高速伝送対応、0.5mmピッチ、フローティングコネクタ、レセプタクル(スタック高さ10mm底上げタイプ)、ボス有り、ストレート、60極
