DU系列

  • 浮動式連接器
  • top_rosh.gif

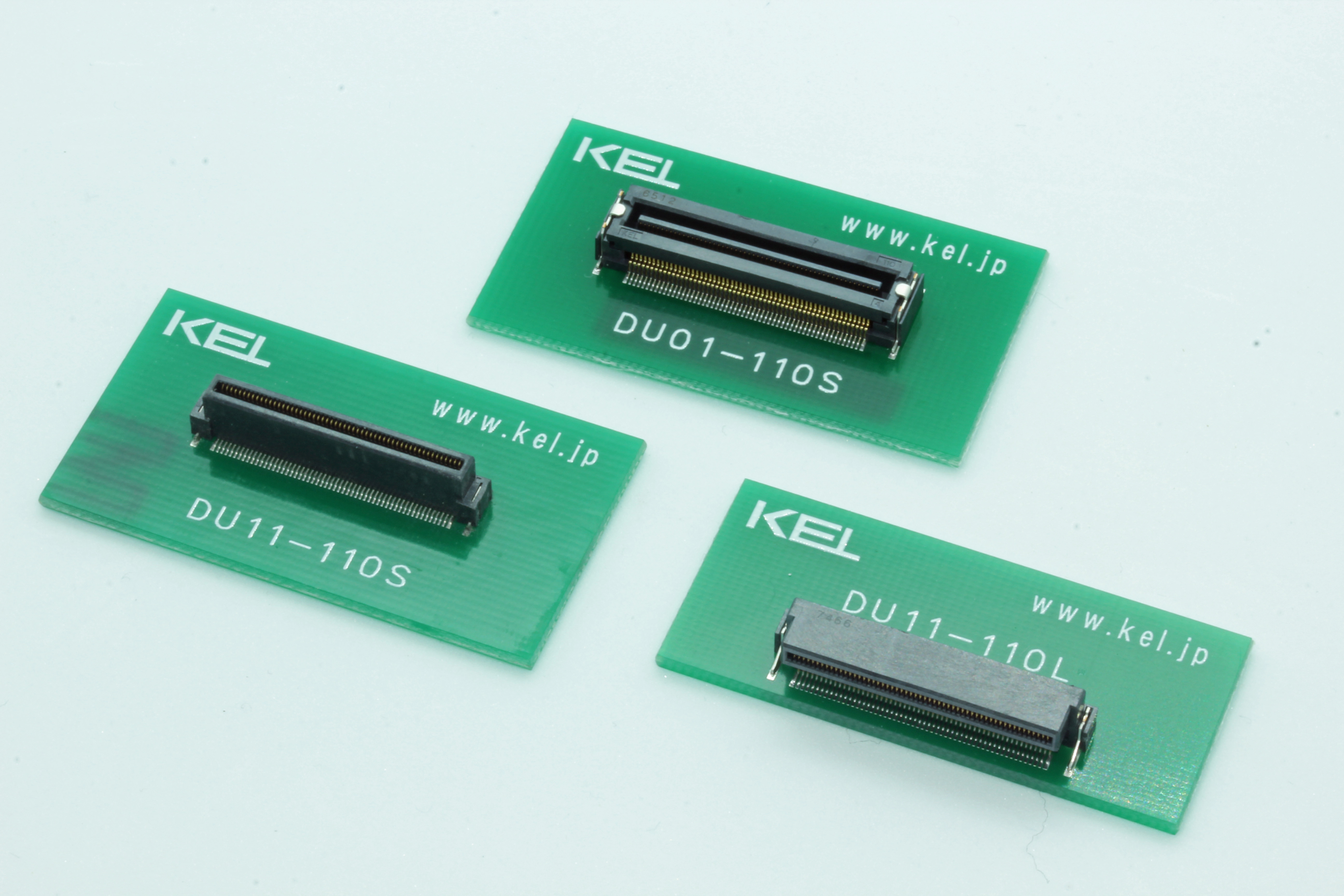

0.4mm間距2件式浮動式連接器

DU系列主要是針對電子應用設備、民生機器、播放器等小型機器使用而開發的0.4mm間距浮動式連接器。以接觸間距0.4㎜的浮動式連接器實現了業界最小型的產品化。與本公司0.5mm間距浮動式連接器DY系列相較之下,以基板占有面積來看,公端大小約可節省48%,而母端也可達到31%的省空間化。
而0.4㎜間距也讓XY軸方向有±0.4㎜的可動範圍,可吸收因機器安裝時產生的公差位移。安裝方式有堆疊與垂直連接2種方式,pin數提供80pin、110pin、120pin、200pin。另外,也因嵌合處呈BOX形狀的緣故,可減少端子的外露,以及防止連接器底部的異物入侵。公端的接觸部與DY同様是圓弧形狀,是難以與異物咬合的構造。使母端底部端子不會外露,便能防止異物入侵,端子底部也可進行佈線。
DU系列的有効嵌合長度為1.2㎜,可確保嵌合時的可靠度。接觸方式是端子懸臂式。pin數是DY系列最高的140pin,可擴大對應至200pin。即使在200pin也可以實現長邊方向40.36㎜的小型化,寬度方向則是7.5㎜。堆疊高度為7㎜~。
在防塵對策方面,母端的Kapton膠帶是由自動機將嵌合口貼附上去。

主要特點和規格

產品特點

・浮動量確保在XY軸方向±0.4mm。

・有效嵌合長度為1.2mm的高可靠性設計。

・連接方法提供了垂直連接型式。※堆疊連接式開發中。(堆疊高度:7mm~)

・與DY系列(本公司0.5mm間距產品)相較之下,可節省基板專有面積公端:48%,母端則:約節省31%的空間。

・將端子以箱型絕緣體方式保護,可達更高的接觸可靠性。

・母端底部雖有絕緣體包覆,仍可與連接器下方的佈線圖配線

・可選擇是否貼附防塵膠帶。

產品規格
絕緣體材質 LCP(含玻璃纖維)UL94V-0材質,黑色
端子材質 銅合金
端子鍍層 底層鍍鎳處理、表層鍍金處理
固定金具材質 銅合金
固定金具鍍層 底層 鍍鎳處理、表層鍍錫處理
額定電流 1個端子0.4A(依pin數限制pin數)
接觸阻抗 100mΩ以下
耐電壓 AC200V 1分鐘
絕緣阻抗 DC250V、1,000MΩ以上
使用溫度範圍 -40℃~+85℃

文件下載

產品目錄
嵌合一覧表
產品列表

產品一覽・技術資料


產品一覽:24個產品
產品名稱 產品概況
DU00-080SB 0.4mm間距2件式浮動式連接器, 插座, 堆疊連接, 沒有定位銷, 80 極
DU00-080SB-T 0.4mm間距2件式浮動式連接器, 插座, 堆疊連接, 沒有定位銷, 帶有防塵膠帶, 80 極
DU00-110SB 0.4mm間距2件式浮動式連接器, 插座, 堆疊連接, 沒有定位銷, 110 極
DU00-110SB-T 0.4mm間距2件式浮動式連接器, 插座, 堆疊連接, 沒有定位銷, 帶有防塵膠帶, 110 極
DU00-120SB 0.4mm間距2件式浮動式連接器, 插座, 堆疊連接, 沒有定位銷, 120 極
DU00-120SB-T 0.4mm間距2件式浮動式連接器, 插座, 堆疊連接, 沒有定位銷, 帶有防塵膠帶, 120 極
DU00-200SB 0.4mm間距2件式浮動式連接器, 插座, 堆疊連接, 沒有定位銷, 200 極
DU00-200SB-T 0.4mm間距2件式浮動式連接器, 插座, 堆疊連接, 沒有定位銷, 帶有防塵膠帶, 200 極
DU01-080SB 0.4mm間距2件式浮動式連接器, 插座, 堆疊連接, 帶定位銷, 80 極
DU01-080SB-T 0.4mm間距2件式浮動式連接器, 插座, 堆疊連接, 帶定位銷, 帶有防塵膠帶, 80 極
