DU系列

  • 浮动连接器
  • top_rosh.gif

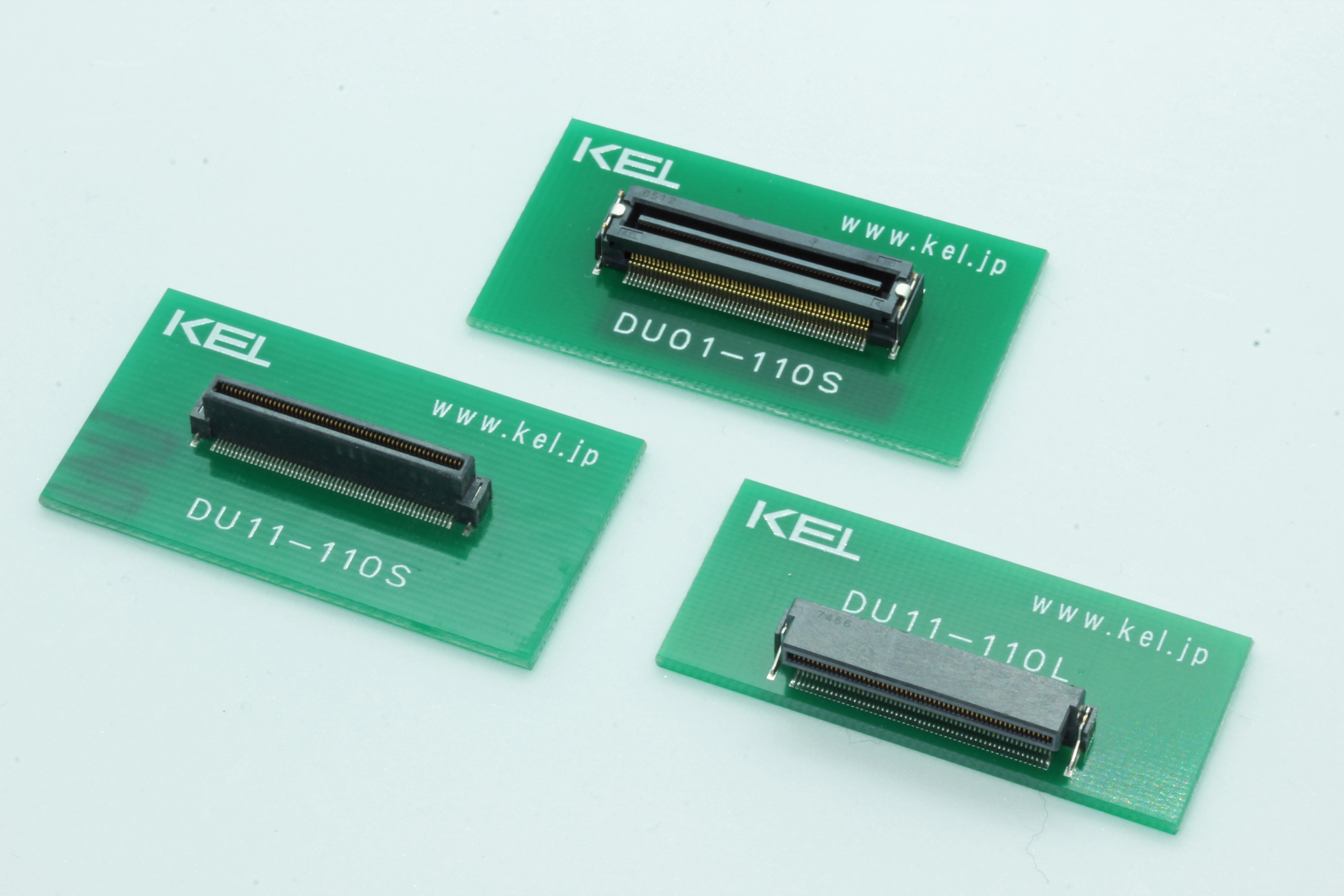

0.4mm间距2件式浮动连接器

DU系列主要为电子应用设备、民用设备、广播电视设备等小型设备使用而开发的0.4mm间距浮动式连接器。作为浮动式连接器实现了行业界最小的端子间距0.4mm间距的产品化。与本公司0.5mm间距浮动连接器DY系列的大小相比,插头占基板面积可减少约48%,插座占基板面积可减少约31%。
虽然只有0.4mm间距,但是在XY方向可实现±0.4mm浮动,可吸收设备的装配公差。实装方式有叠层和垂直连接两种组合方式。极数有80极、110极、120极和200极。
此外,嵌合部采用BOX形状以减少触点外露,防止异物进入连接部。插头端接触部的结构采用与DY同样的圆弧形,不易夹带异物。消除了插座底面的端子外露,在防止异物进入的同时,还可在端子底部进行电路布线。
DU系列的有效嵌合长度为1.2mm,确保了嵌合时的可靠性。接触方式为触点悬臂式。与DY系列的最高极数140极相比可扩展至200极。200极的长度方向只有40.36mm,宽度方向为7.5mm,叠层高度为7mm从防尘对策来考虑,插座端采用聚酰亚胺胶带自动贴装,并在嵌合口密封。

用途

产品特点

・确保XY方向的浮动量±0.4mm。

・有效嵌合长度1.2mm的高信赖性设计。

・连接方式为垂直连接式。※叠层连接式在开发中。(叠层高度:7mm~)

・与DY系列(本公司0.5mm间距品)相比,插头占基板面积约减少48%,插座占基板面积减少约31%。

・插座底面采用绝缘体包围,可在连接器下部进行电路布线。

・可自由选择有无防尘胶带。

・支持自动实装,确保吸附面。(DU1□)
※DU0□侧的有防尘胶带品可确保吸附面。

・触点采用绝缘盒形状加以保护,具有高接触可靠性。

产品规格

材料/表面处理
绝缘体材质 LCP(含玻璃纤维)UL94V-0材,黑色
端子材质 铜合金
端子表面 底面镀镍、表面镀金
固定件材质 铜合金
固定件表面 底面镀镍、表面镀锡
电气特性
额定电流 每个端子0.4A(针数受极数的限制)
接触电阻 100mΩ以下
耐电压 AC200V、1分钟
绝缘电阻 DC250V、1,000MΩ以上
使用温度范围 -40℃~+85℃

文件下载

产品目录
嵌合表
产品表

产品一览・技术资料


产品一览:16个产品
产品名称 产品概要
DU00-080SB-T 0.4mm间距2片式浮动连接器, 插座, 堆叠连接, 没有定位销, 带有防尘胶带, 80 极
DU00-110SB-T 0.4mm间距2片式浮动连接器, 插座, 堆叠连接, 没有定位销, 带有防尘胶带, 110 极
DU00-120SB-T 0.4mm间距2片式浮动连接器, 插座, 堆叠连接, 没有定位销, 带有防尘胶带, 120 极
DU00-200SB-T 0.4mm间距2片式浮动连接器, 插座, 堆叠连接, 没有定位销, 带有防尘胶带, 200 极
DU01-080SB-T 0.4mm间距2片式浮动连接器, 插座, 堆叠连接, 带定位销, 带有防尘胶带, 80 极
DU01-110SB-T 0.4mm间距2片式浮动连接器, 插座, 堆叠连接, 带定位销, 带有防尘胶带, 110 极
DU01-120SB-T 0.4mm间距2片式浮动连接器, 插座, 堆叠连接, 带定位销, 带有防尘胶带, 120 极
DU01-200SB-T 0.4mm间距2片式浮动连接器, 插座, 堆叠连接, 带定位销, 带有防尘胶带, 200 极
DU10-080LB 0.4mm间距2片式浮动连接器, 插头, 直角, 没有定位销, 80极
DU10-110LB 0.4mm间距2片式浮动连接器, 插头, 直角, 没有定位销, 110极
产品一览:16个产品
