DU시리즈

  • 플로팅 타입
  • top_rosh.gif

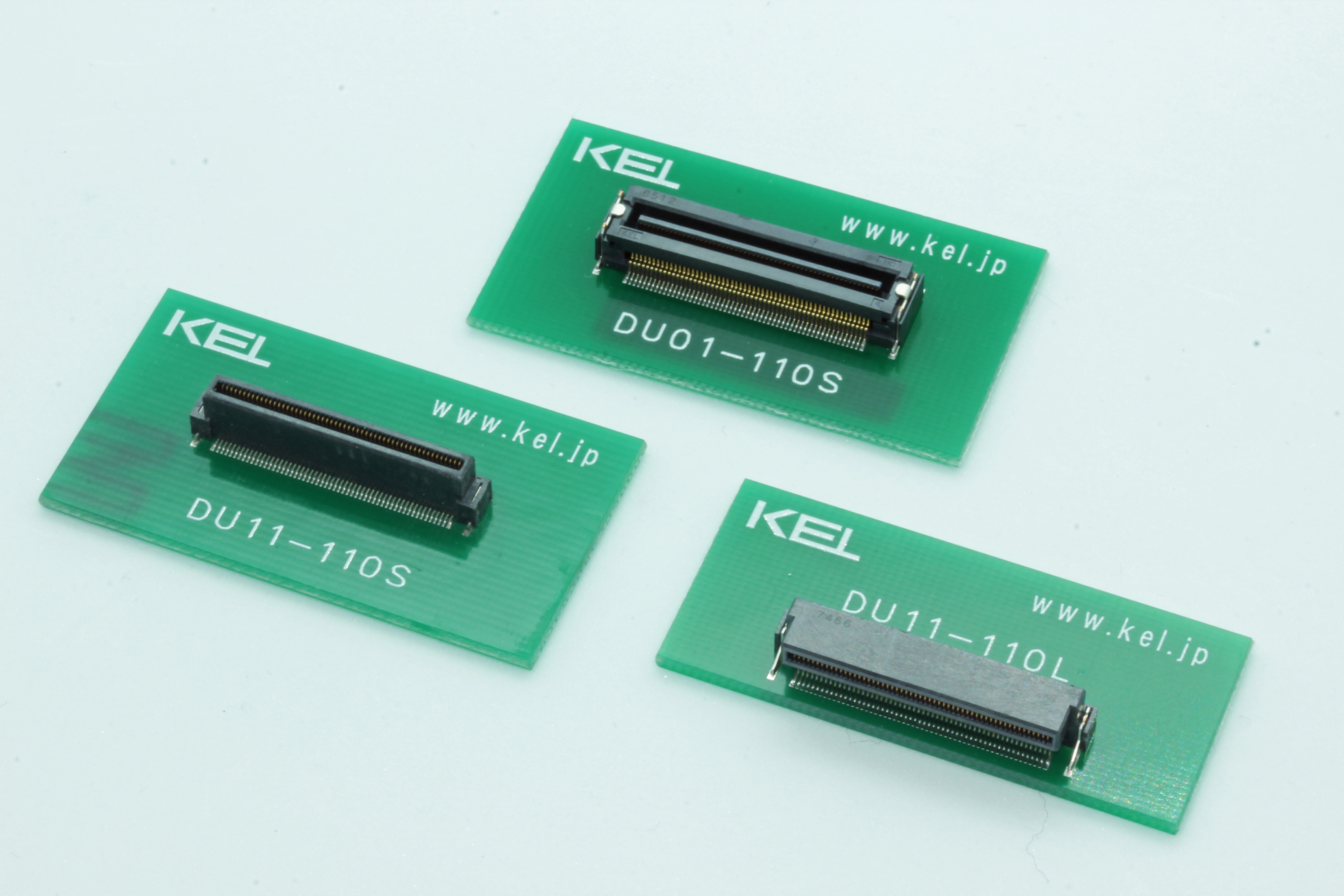

0.4mm 피치 2 피스 플로팅 커넥터

DU시리즈는 주로 전자응용기기, 가전기기, 방송기기 등의 소형기기를 타깃으로 개발한 0.4㎜ 피치 플로팅 커넥터입니다. 플로팅 커넥터로서 업계 최소형 콘택트 피치 0.4㎜의 제품화를 실현하고 있습니다. 당사의 0.5㎜ 피치 플로팅 커넥터 DY시리즈와 크기를 비교해 보면 기판 점유면적은 Plug가 약 48%, Receptacle이 약 31%로 콤팩트화를 구현하였습니다.
0.4㎜ 피치이면서 XY 방향으로 ±0.4㎜ 가동할 수 있어 기기 조립공차의 차이를 흡수할 수 있습니다.
실장 방식은 수평, 수직 접속의 2종류가 있으며 핀수는 80핀, 110핀, 120핀, 200핀이 준비되어 있습니다.
또한 결합부는 BOX형상으로 하여 Contact 노출을 줄여 접속부로 이물질이 들어가는 것을 방지하고 있습니다. 플러그 측의 접촉부는 DY시리즈 같이 원호 형상이므로 이물질이 쉽게 들러붙지 않는 구조입니다. Receptacle의 바닥면의 단자 노출을 없애 이물질 침입 방지와 contact 바닥면의 패턴 배선을 가능하게 하였습니다.
DU시리즈의 유효 결합길이는 1.2㎜로, 결합 시의 신뢰성을 확보하고 있습니다. 접촉 방식은 contact cantilever type. 핀수는 DY시리즈의 최고 140핀에 대해 200핀까지 전개 가능. 200핀에서는 길이 방향으로 40.36㎜의 소형화를 실현하여 폭 방향은 7.5㎜. 스택 높이는 7㎜~.
방진대책으로 Receptacle 측은 캡톤 테이프를 이용해 자동 실장 되도록 결합구를 막고 있습니다.

주요 특징 및 사양

제품특징

・플로팅량은 XY 방향으로 ±0.4㎜를 확보하고 있습니다.

・유효 결합길이가 1.2㎜인 고신뢰 설계입니다.

・접속 방식은 수직 접속 타입이 있습니다. ※스택 접속 타입은 개발 중입니다. (스택높이:7㎜~)

・DY시리즈(당사 0.5㎜ 피치 상품)과 비교하여 기판 전용면적 Plug:48%,Receptacle:약 31% 콤팩트화.

・콘택트를 인슐레이터의 박스 형상으로 보호함으로써 높은 접촉 신뢰성을 보유하고 있습니다.

・ Receptacle 바닥면을 인슐레이터로 둘러싸 커넥터 하부의 패턴 배선을 가능하게 하였습니다.

・먼지 방지용 방진 테이프의 유무를 선택할 수 있습니다.

・자동 실장 대응하고 있고 흡착면을 확보하고 있습니다. (DU1□)
 ※DU0□ 측의 방진 테이프 있는 상품은 흡착면을 확보하고 있습니다.

제품사양
인슐레이터 재질 LCP(유리섬유 함유) UL94V-0재, 흑색
Contact 재질 동합금
Contact 마무리 니켈 도금 기초, 금 도금 마무리
고정 쇠장식 재질 동합금
고정 쇠장식 마무리 니켈 도금 기초, 주석 도금 마무리
정격 전류 1단자에 대해 0.4A
접촉 저항 100mΩ 이하
내전압 AC200V, 1분간
절연 저항 DC250V, 1,000MΩ 이상
사용 온도 범위 -40℃~+85℃

자료다운로드할

카탈로그
결합목록
제품목록

제품 목록・기술 자료


제품 목록:24제품
품명 개요
DU00-080SB 0.4 mm피치 2 피스 플로팅커넥터, 리셉터클, 스트레이트, 보스 첨부 없음, 80 극
DU00-080SB-T 0.4 mm피치 2 피스 플로팅커넥터, 리셉터클, 스트레이트, 보스 첨부 없음, 방진 테이프 포함, 80 극
DU00-110SB 0.4 mm피치 2 피스 플로팅커넥터, 리셉터클, 스트레이트, 보스 첨부 없음, 110 극
DU00-110SB-T 0.4 mm피치 2 피스 플로팅커넥터, 리셉터클, 스트레이트, 보스 첨부 없음, 방진 테이프 포함, 110 극
DU00-120SB 0.4 mm피치 2 피스 플로팅커넥터, 리셉터클, 스트레이트, 보스 첨부 없음, 120 극
DU00-120SB-T 0.4 mm피치 2 피스 플로팅커넥터, 리셉터클, 스트레이트, 보스 첨부 없음, 방진 테이프 포함, 120 극
DU00-200SB 0.4 mm피치 2 피스 플로팅커넥터, 리셉터클, 스트레이트, 보스 첨부 없음, 200 극
DU00-200SB-T 0.4 mm피치 2 피스 플로팅커넥터, 리셉터클, 스트레이트, 보스 첨부 없음, 방진 테이프 포함, 200 극
DU01-080SB 0.4 mm피치 2 피스 플로팅커넥터, 리셉터클, 스트레이트, 보스 첨부 유, 80 극
DU01-080SB-T 0.4 mm피치 2 피스 플로팅커넥터, 리셉터클, 스트레이트, 보스 첨부 유, 방진 테이프 포함, 80 극
