極細同軸ケーブル用コネクタとは?

<極細同軸ケーブルとは?>

●髪の毛ほどの極めて細いケーブルにもかかわらず、一本一本が同軸構造となっているケーブルです。
 一般的に細線同軸ケーブルと呼ばれることもあります。
 Ex. AWG#46 外径 0.2mm ※髪の毛の細さ 約0.1mm程度
 同軸構造を持っているため伝送特性に優れています。また屈曲性・捻回性に優れています。

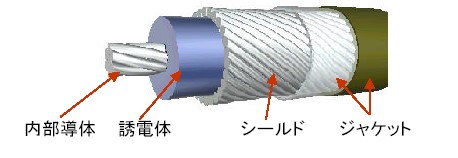

 極細同軸ケーブル 内部構造



<極細同軸ケーブルはなぜ必要か?>

●極細同軸ケーブルは、例えばカメラのイメージセンサといった、
 機器内の心臓部ともいえる部分の接続で使用されるケースがほとんどです。
 それは、機器の小型化や画像の高解像度の対応が必要な部分に、
 極細同軸ケーブルが持つ伝送特性に優れ、屈曲・捻回に強いという特長が合致するためです。
 狭い箇所を配線するときや、繰り返しひねる箇所に有効です。

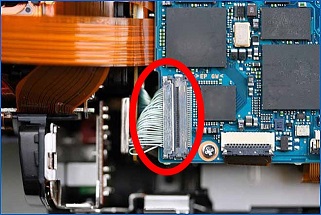

  DVC 内部採用箇所 本体基盤⇔イメージセンサ基板



<極細同軸ケーブル用コネクタはどこに使われているか?>

 ⇒小型な機器内部、また高速信号を流す箇所がある機器に向けての採用が多いです。

 デジタルカメラ        DVC            監視カメラ



 カーオーディオ        超音波診断装置       内視鏡
