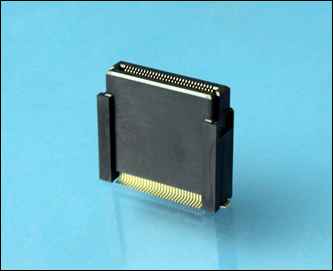

「DTシリーズ」ハイスタックタイプ新発売のお知らせ

高速伝送対応 0.5mmピッチフローティングコネクタ

DTシリーズは0.5mmピッチのフローティングコネクタという機能的製品ながら、SATA規格相当の高速シリアル信号伝送に対応するコネクタです。伝送特性はSATA Rev3.0の要求規格を全て満足しています。高速伝送対応ながらフローティングコネクタとしての機能も充実しており、フローティング量はXY方向に±0.5mmと、これまでと同等レベルの可動を実現しました。
コンタクトの有効嵌合長は、当社DYシリーズより長い1.5mmとしており、接点形状を円弧形状とする事で、異物を噛みこみにくい形状にするなど、接続信頼性を高めています。

DTシリーズは多くの製品バリエーションを取り揃えています。プラグ側・レセプタクル側ともに、ストレートタイプ・ライトアングルタイプに対応しているため、スタック/水平/垂直の三次元実装に対応しています。
これまでスタック接続時の嵌合高さは10mmタイプの製品だけでしたが、今回新たに17mmタイプ、20mmタイプの発売を開始する事で、より一層お客様の要求に幅広く対応をできるようにしました。(極数:30、40、60、80、100、140極)
嵌合高さ18mmタイプ、19mmタイプは開発中であり、今後も高さ、極数、製品タイプの幅を広げ、高速伝送対応のフローティングコネクタとして、お客様の要求に対応できるよう、一層の製品充実を図っていきます。



<特長>
・高速伝送に対応した0.5mmピッチフローティングコネクタです。
・伝送特性はSATA Rev3.0の要求規格を全て満足する、SATA規格相当の高速シリアル伝送に対応しています。
・フローティング量はXY方向に±0.5mmを確保しています。
・有効嵌合長1.5mmの高信頼設計です。
・接続方式はスタック(高さ10mm、17mm、20mm)、水平、垂直接続の三次元接続に対応しています。
・極数バリエーションは30、40、60、80、100、140、240極を用意しており、多極に対応しています。
 ※極数は製品タイプにより異なりますのでご注意ください。
・接点形状は円弧形状とし、異物を噛みこみにくい形状としています。

<製品仕様>
・インシュレータ材質  :LCP(ガラス繊維入り)UL94V-0材、黒色
・コンタクト材質  :銅合金
・コンタクト仕上  :ニッケルメッキ下地、金メッキ仕上
・固定金具材質   :銅合金
・固定金具仕上   :ニッケルメッキ下地、錫メッキ仕上
・定格電流   :1端子に付0.4A(極数によりピン数限定)
・接触抵抗   :80mΩ以下
・耐電圧   :AC200V、1分間
・絶縁抵抗   :DC250V、100MΩ以上
・使用温度範囲   :-40℃~+105℃

<DTシリーズ 製品バリエーション>


※DTシリーズのカタログPDFは、こちらのページからダウンロード可能です。
