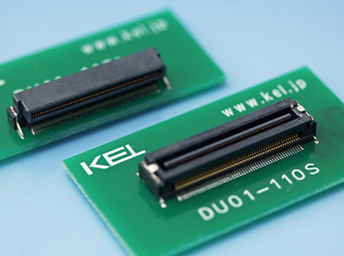

DUシリーズ新発売のご案内
0.4mmピッチプロ―ティングコネクタ
DUシリーズの主な特長としては、基板専有面積の縮小を可能にしており、DYシリーズ(当社0.5mmピッチフローティングコネクタ)110極と比較して、プラグ側：約48%、レセプタクル側：約31%の省スペース化を実現しています。
またコネクタの接触信頼性を高める設計をしています。コンタクトをインシュレータで囲ったボックス形状にすることで、コンタクトの露出を防御しています。端子接点部は円弧形状を採用し、異物を噛みこみにくい形状にしています。また有効嵌合長は小型ながら1.2mmを有しています。
プラグ側はライトアングルタイプがあり、垂直接続に対応しています。極数は80,110,120,200極を揃えております。
今後はスタックタイプなどのバリエーションを強化し、製品の充実を図っていきます。
＜製品仕様＞
・インシュレータ材質 ：LCP（ガラス繊維入り）UL94V-0材、黒色
・コンタクト材質 ：銅合金
・コンタクト仕上 ：ニッケルメッキ下地、金メッキ仕上
・固定金具材質 ：銅合金
・固定金具仕上 ：ニッケルメッキ下地、錫メッキ仕上
・定格電流 ：1端子につき0.4A ※同時通電は110極まで対応
・接触抵抗 ：100mΩ以下
・耐電圧 ：AC200V、1分間
・絶縁抵抗 ：DC250V、100MΩ以上
・使用温度範囲 ：－40℃～＋85℃
＜特長＞
・フローティング量はXY方向に±0.4mmを確保しています。
・有効嵌合長1.2mmの高信頼設計です。
・接続方式は垂直接続タイプを用意しています。
※スタック接続タイプは開発中です。(スタック高：7mm～)
・DYシリーズ(当社 0.5mmピッチ品)と比較し、基板専有面積の省スペース化を実現しています。
※プラグ側：約48% レセプタクル側：約31%の省スペース化を実現。
・嵌合部をボックス形状にすることで端子の露出を防いでいます。
・レセプタクル底面の端子露出をなくし、コネクタ直下部のパターン配線が可能になります。
・端子接点部は円弧形状とし、異物を噛みこみにくい形状としています。
・極数バリエーションは80、110、120、200極を用意しており、多極に対応しています。
・防塵テープ有無の選択が可能です。(DU0□)
＜製品オーダーコード＞
DU0□－□□□SB －□ ：レセプタクル側コネクタ
DU1□－□□□LB ：プラグ側コネクタ ライトアングルタイプ
※DUシリーズのカタログPDFはこちらのページからダウンロード可能です。
