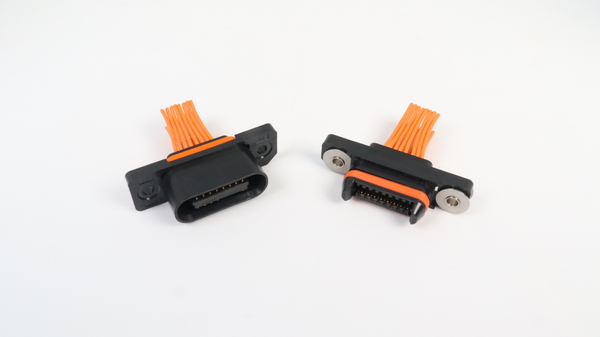

2.0mmピッチ IP67対応 防水ドロワーコネクタ「FWSAシリーズ」



ケル株式会社（本社：東京都多摩市、代表取締役社長：春日 明）は、屋外使用時の雨水や塵などによる影響が懸念される電子機器向けに、防水・防塵機能を備えた2.0mmピッチ IP67対応 防水ドロワーコネクタ「FWSAシリーズ」を販売開始いたしました。

・電子機器などの防水・防塵の性能標準を示す保護等級は「IP67」に対応しています。
・屋外使用に適したIP67対応の防水コネクタに、嵌合時の位置ズレが生じやすい環境でも安定した接続を実現するドロワー機構を採用した製品です。
・ケーブルシール及びシールリング内蔵タイプです。
・嵌合誤差XY方向に±1.5mm吸収する誘い込み機構を搭載しています。
・ケーブル側コネクタのネジ止め部分の可動により、最大XY方向±1.0mm吸収可能です。
・有効嵌合長2.0mmの高信頼設計です。
・挟み込み2点接触構造によりコンタクトの座屈を防ぎ、安定した接触力で信頼性を向上しています。

 - インシュレータ材質　 　：PBT(ガラス繊維入り)UL94V-0材、黒色

 - カバー材質　　　　 　　：PBT(ガラス繊維入り)UL94V-0材、黒色

 - ケーブルシール材質 　　：シリコーンゴム（二次加硫済み）色：オレンジ色

 - シールリング材質 　　　：シリコーンゴム（二次加硫済み）色：オレンジ色

 - ガスケット材質　 　　　：シリコーンゴム（二次加硫済み）色：オレンジ色

 - コンタクト材質　 　　　：銅合金

 - コンタクト仕上　　　　 ：ニッケルメッキ下地
　　　　　　　　　　　　　（接触部）金メッキ仕上
　　　　　　　　　　　　　（圧着部）錫メッキ仕上  - 定格電流　　　　：1端子につき2.5A MAX.
 - 保護等級　　　　：IP67
 - 接触抵抗　　　　：20mΩ以下

 - 耐電圧　　　　　：AC1,000V、1分間

 - 絶縁抵抗　　　　：DC500V、1,000MΩ以上

 - 挿抜耐久性　　　：50回

 - 使用温度範囲　　：-55℃～+105℃
