2.0mmピッチ防水・防塵ドロワーコネクタ「FWSAシリーズ」開発のお知らせ

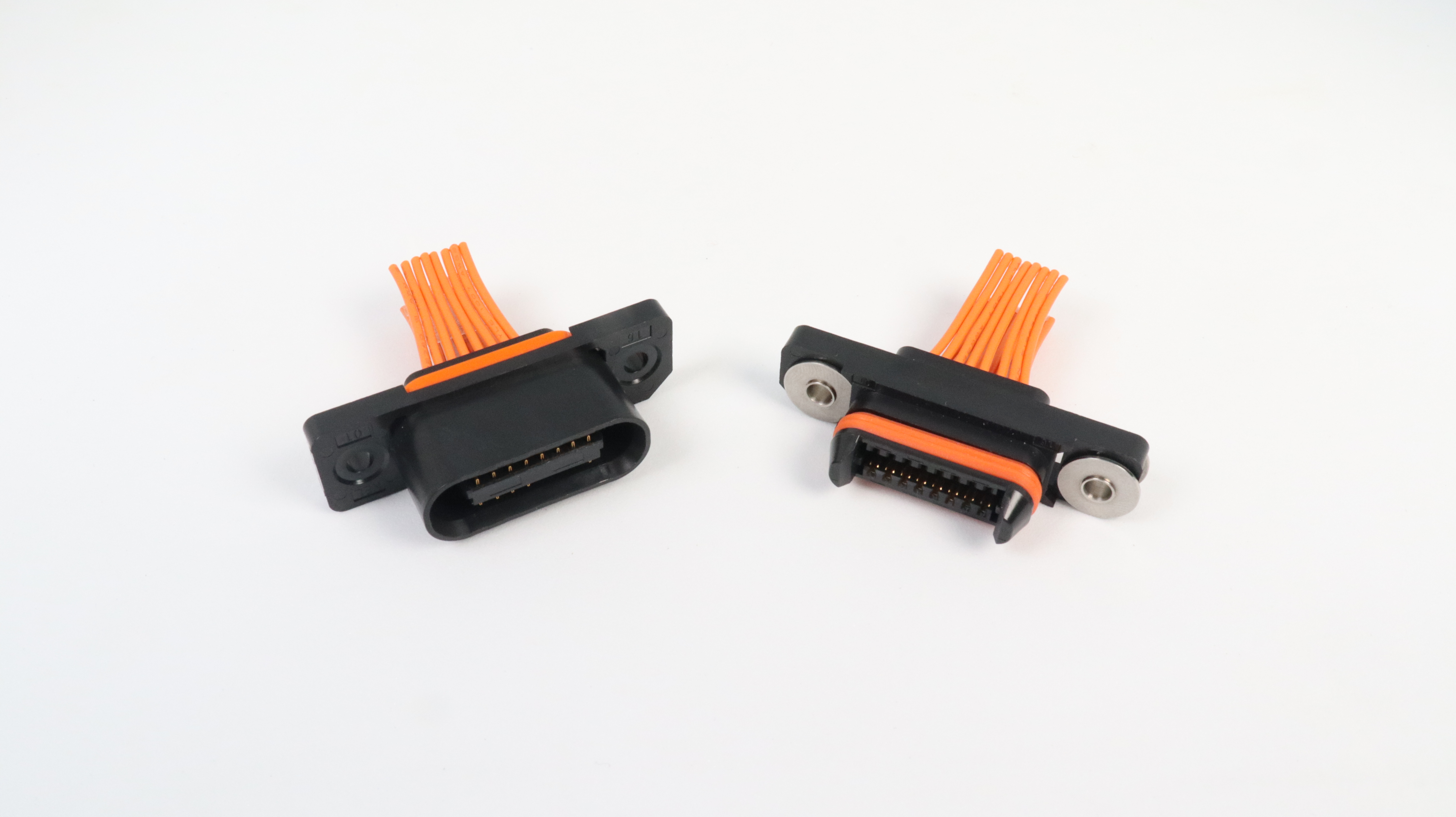

2.0mmピッチ防水・防塵ドロワーコネクタ「FWSAシリーズ」

ケル株式会社（本社：東京都多摩市、代表取締役社長：春日明）は、屋外使用時の雨水や塵などによる影響が懸念される電子機器向けに、2.0ｍｍピッチ防水・防塵ドロワーコネクタ「FWSAシリーズ」を開発しております。

・電子機器などの防水・防塵の性能標準を示す保護等級は「IP67」に対応しています。

・引き出しの奥やユニット取り付け部など、嵌合時に位置ズレが起こりやすい環境でも安定した接続を実現する、ドロワータイプのコネクタです。

・レセプタクル側コネクタのネジ止め部分の可動により、最大XY方向±1.0mm吸収が可能です。

・極数は2列・16極を予定しています。

・挟み込み2点接触構造によりコンタクトの座屈を防ぎ、高い接触信頼性を確保しています。

・嵌合誤差XY方向に±1.5mm吸収する誘い込み機構を搭載しています。

- インシュレータ材質：PBT(ガラス繊維入り)UL94V-0材色：黒

- コンタクト材質　　：銅合金

- コンタクト仕上　　：ニッケルメッキ下地
　　　　　　　　　　　（接触部）金メッキ仕上
　　　　　　　　　　　（圧着部）錫メッキ仕上
- 定格電流　　　　　：2.5A/1PIN
- 接触抵抗　　　　　：20mΩ以下

- 耐電圧　　　　　　：AC 1,000V、1分間

- 絶縁抵抗　　　　　：DC 500V、1,000MΩ以上

- 挿抜耐久性　　　　：50回

- 使用温度範囲　　　：-55℃～+105℃

- 適合ケーブル　　　：AWG26

- 保護等級　　　　　：IP67

・通信機器市場　　：屋外設置型ファンユニット、交通制御装置、監視・表示ユニットなど

・画像機器市場　　：屋外監視カメラユニットなど

・農業機器・IoT市場：農業用屋外センサー装置、データ収集ユニットなど

※開発中製品のため仕様や形状、シリーズ名については予告なく変更する可能性がございますのでご了承ください。

2025年10月よりご提供が可能です。ご希望の際はページ最下部の「製品情報お問合せ」、または当社担当営業までご連絡ください。

2026年4月販売開始予定
