1.5mmピッチ ドロワーコネクタ「FASシリーズ」
基板側ライトアングルタイプ販売開始のお知らせ

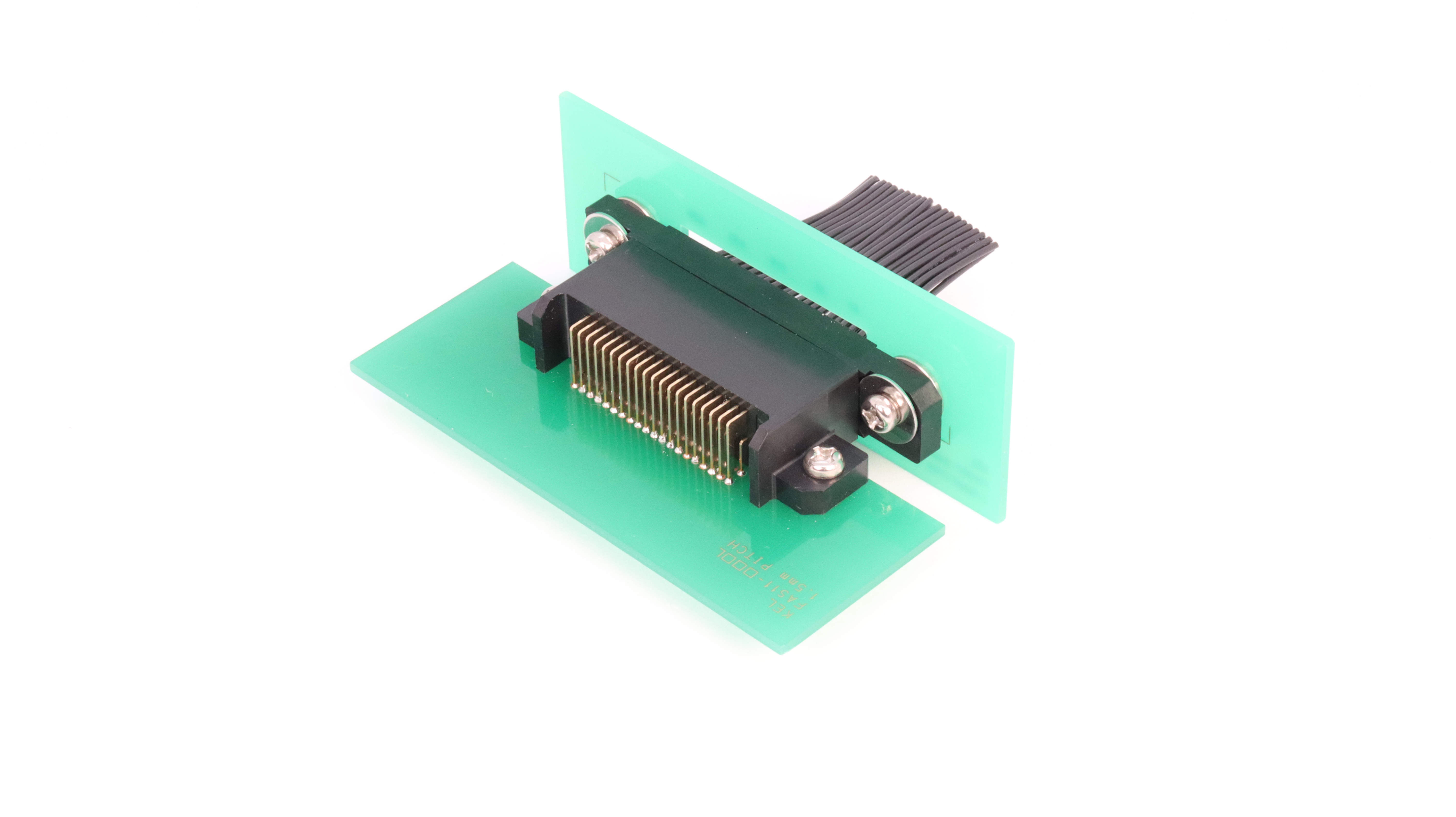

1.5ｍｍピッチ ドロワーコネクタ「FASシリーズ」基板側ライトアングルタイプ
写真左側：プラグ（基板側ライトアングルタイプ）
写真右側：レセプタクル（ケーブル側ドロワータイプ）
写真右側：レセプタクル（ケーブル側ドロワータイプ）
ケル株式会社（本社：東京都多摩市、代表取締役社長：春日 明）は、1.5mmピッチ ドロワーコネクタ「FASシリーズ」基板側ライトアングルタイプを販売いたします。
「FASシリーズ」は、 本体とユニットの接続に適したドロワーコネクタです。 基板対ケーブル、ケーブル対ケーブルと2種類の接続方式があります。 ピンの座屈の防止、嵌合調整の容易さ、嵌合時のストレス軽減など高接続信頼性が特長の製品です。
＜販売開始予定＞
- 2024年4月1日（月）
＜製品概要＞
- ケーブル側の「FAS01-□□□」と嵌合することが可能です。
- 嵌合誤差XY方向に±3mm吸収する誘い込み機構を搭載しています。
- ケーブル側コネクタのネジ止め部分の可動により、最大XY方向±1.4mm吸収が可能です。
- 信号用端子の極数は4極、16極、22極、26極、28極、30極、32極、40極の8種類です。
- 挟み込み2点接触構造によりコンタクトの座屈を防ぎ、高い接触信頼性を確保しています。
＜製品仕様＞
- インシュレータ材質：PBT（ガラス繊維入り）UL94V-0材、色:黒
- コンタクト材質 ：黄銅
- コンタクト仕上 ：ニッケルメッキ下地
（接触部）金メッキ仕上
（テール部）金メッキ仕上
（接触部）金メッキ仕上
（テール部）金メッキ仕上
- 定格電流 ：[AWG24]1端子につき2.5A MAX.(20極以下の場合は3.0A MAX.)
[AWG26,28]一端子につき2.0A MAX.（10極以下の場合は3.0A MAX.)
[AWG26,28]一端子につき2.0A MAX.（10極以下の場合は3.0A MAX.)
- 接触抵抗 ：30mΩ以下
- 耐電圧 ：AC 650V、1分間
- 絶縁抵抗 ：DC 500V、1,000MΩ以上
- 挿抜耐久性 ：2,000回（#597-□使用時）
5,000回（#597D-□使用時）
5,000回（#597D-□使用時）
- 使用温度範囲 ：-40℃～+85℃
- 適合ケーブル ：AWG#24/26/28（ケーブル被覆外形φ0.88～1.14mm)
＜アプリケーション＞
・遊技機器市場 ・工業機器市場
・電子応用機器市場 ・事務機器市場
