シングルエンド 0.5mmピッチ同軸多極コネクタ「MRAシリーズ」ライトアングルタイプ、非磁性タイプ開発のお知らせ
シングルエンド、RF通信向け 0.5mmピッチ同軸多極コネクタ
「MRAシリーズ」
ケル株式会社（本社：東京都多摩市、代表取締役社長：春日 明）は、シングルエンド、RF通信向け 0.5mmピッチ同軸多極コネクタ「MRAシリーズ」を開発しております。
基板側コネクタにライトアングルタイプと磁界に作用されない非磁性タイプをラインナップに加える予定をしております。
＜伝送特性＞

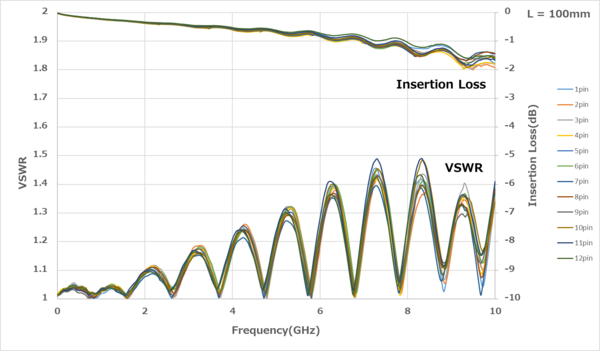

インサーションロス、VSWR
※上記データは、基板側ライトアングル、非磁性仕様、全信号ラインの実測値です。
6GHzまで良好なVSWRを達成しています。
アイソレーション等、他の計測データをご要望の際は、下記フォームよりお問い合わせいただきますようよろしくお願い致します。
＜製品概要＞

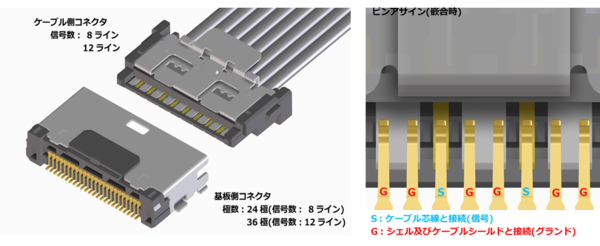

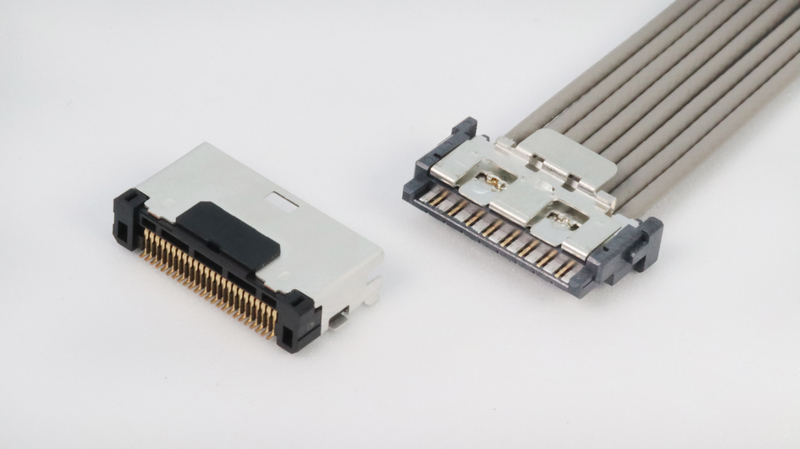

- 5G、Sub6、LTEなどのRF信号やシングルエンド伝送が可能な多極同軸コネクタです。
- 信号数は12ライン、8ラインを検討中です。
- ケーブル長は、100mm～5,000mmの対応が可能です。
- ケーブルには（株）TOTOKU社製の同軸ケーブル「RUOTA」を採用しています。*
*「RUOTA」は株式会社TOTOKUの登録商標です。第5594596号
- コネクタはクリック感のある堅牢なロック構造です。(特許出願中)
- コネクタの使用温度範囲は-40℃から+105℃に対応しています。
- 磁界に相互作用を及ぼさない非磁性仕様のコネクタもございます。
- EMC対策として基板側テール部の保護シールド品も構想中です。

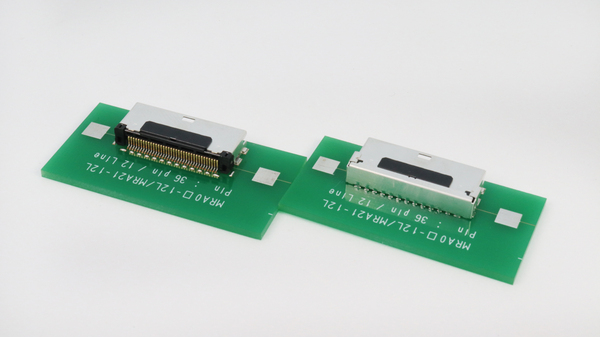

信号数が8ライン、基板側ライトアングルタイプのサンプルが提供可能です。
サンプルをご希望の際は、ページ最下部のリンクからお問い合わせいただくか、
当社営業担当までご相談ください。
当社営業担当までご相談ください。
＜製品仕様＞（非磁性タイプ）
- インシュレータ材質：LCP
- コンタクト材質 ：銅合金
- コンタクト仕上げ ：金メッキ仕上（非磁性）
- 金属シェル材質 ：銅合金
- 金属シェル仕上げ ：錫合金メッキ仕上（非磁性）
- 定格電流 ：1端子につき1.0A
- 接触抵抗 ：100mΩ以下
- 耐電圧 ：AC 200V、1分間
- 絶縁抵抗 ：DC 250V、100MΩ以上
- 挿抜耐久性 ：100回
- 使用温度範囲 ：-40℃～+105℃
- 適合ケーブル ：AWG#28 同軸ケーブル
＜アプリケーション＞
・5G／IoT周辺機器市場 ・通信機器、計測機器 ・医療機器市場 ・検査機器
※開発中製品のため仕様や形状、シリーズ名については予告なく変更する可能性がございますのでご了承ください。
