シングルエンド、RF通信向け 0.5mmピッチ同軸多極コネクタ「MRAシリーズ」開発のお知らせ

シングルエンド、RF通信向け 0.5mmピッチ同軸多極コネクタ
「MRAシリーズ」


ケル株式会社(本社:東京都多摩市、代表取締役社長:春日 明)は、シングルエンド、RF通信向け 0.5mmピッチ同軸多極コネクタ「MRAシリーズ」を開発しております。

RF・高周波通信やシングルエンド伝送に適した多極の同軸コネクタ。インピーダンス50Ωを想定した同軸ハーネスを目指しています。

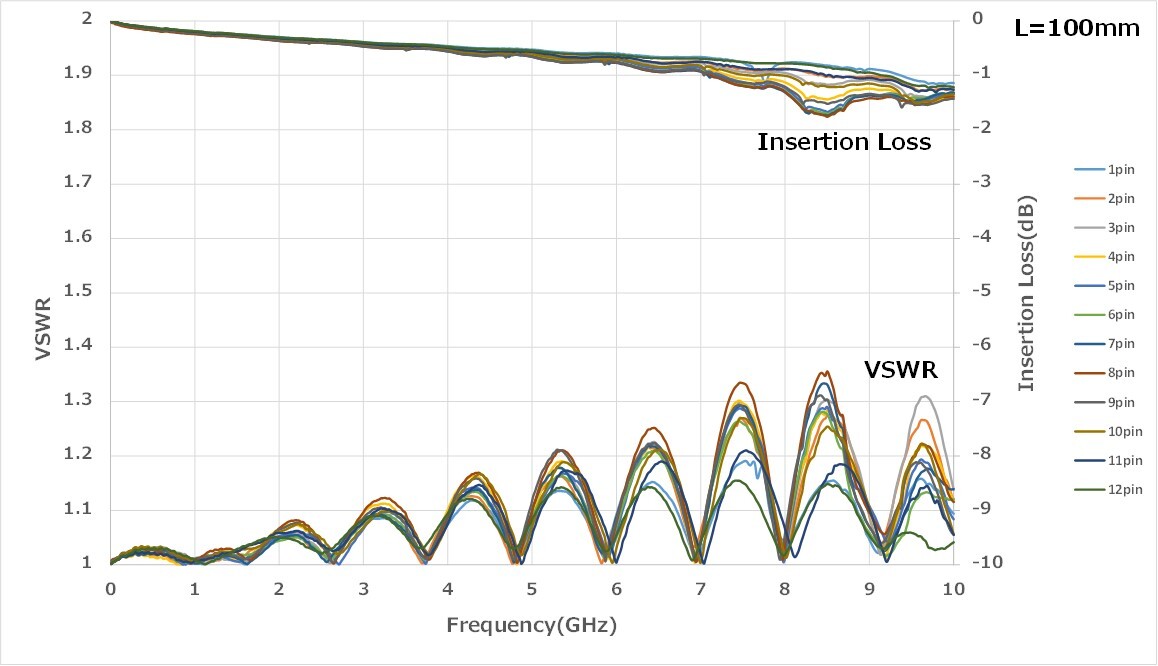

<伝送特性>


インサーションロス、VSWR

※上記データは全信号ラインの実測値で、6GHzまで良好なVSWRを達成しています。
※アイソレーション等、他の計測データをご要望の際は、下記フォームよりお問い合わせいただきますようよろしくお願い致します。


<製品概要>

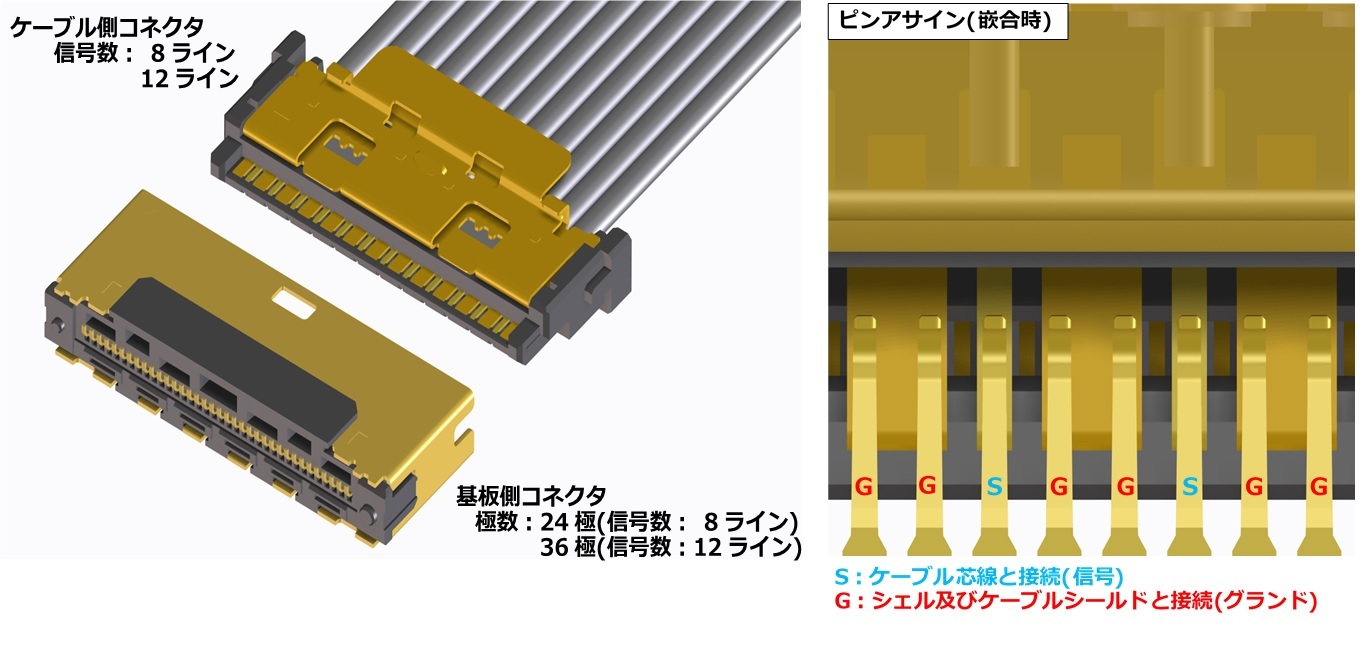

 - 5G、Sub6、LTEなどのRF信号やシングルエンド伝送が可能な多極同軸コネクタです。
 - 信号数は12ライン、8ラインを検討中です。
 - ケーブル長は、100mm~5,000mmの対応が可能です。
 - ケーブルには東京特殊電線(株)製の同軸ケーブル「RUOTA」を採用しています。*
*「RUOTA」は東京特殊電線株式会社の登録商標です。第5594596号
 - コネクタはクリック感のある堅牢なロック構造です。(特許出願中)
 - 基板側コネクタはストレートタイプとライトアングルタイプを開発予定です。
 - コネクタの使用温度範囲は-40℃から+105℃に対応しています。
 - ご要望に応じて非磁性仕様のコネクタも提供可能です。

信号数が12ライン、基板側ストレートタイプのサンプルが提供可能です。
サンプルをご希望の際は、ページ最下部のリンクからお問い合わせいただくか、
当社営業担当までご相談ください。


<製品仕様>

 - インシュレータ材質:LCP
 - コンタクト材質  :銅合金
 - コンタクト仕上げ :ニッケルメッキ下地、金メッキ仕上
 - 金属シェル仕上げ :ニッケルメッキ下地、金メッキ仕上
 - 定格電流     :1端子につき1.0A
 - 接触抵抗     :100mΩ以下
 - 耐電圧      :AC 200V、1分間
 - 絶縁抵抗     :DC 250V、100MΩ以上
 - 挿抜耐久性    :100回
 - 使用温度範囲   :-40℃~+105℃
 - 適合ケーブル   :AWG#28

<アプリケーション>

・5G/IoT周辺機器市場 ・医療機器市場


※開発中製品のため仕様や形状、シリーズ名については予告なく変更する可能性がございますのでご了承ください。
