1.5mmピッチ ドロワーコネクタ 「FASシリーズ」
基板側コネクタライトアングルタイプ開発のお知らせ

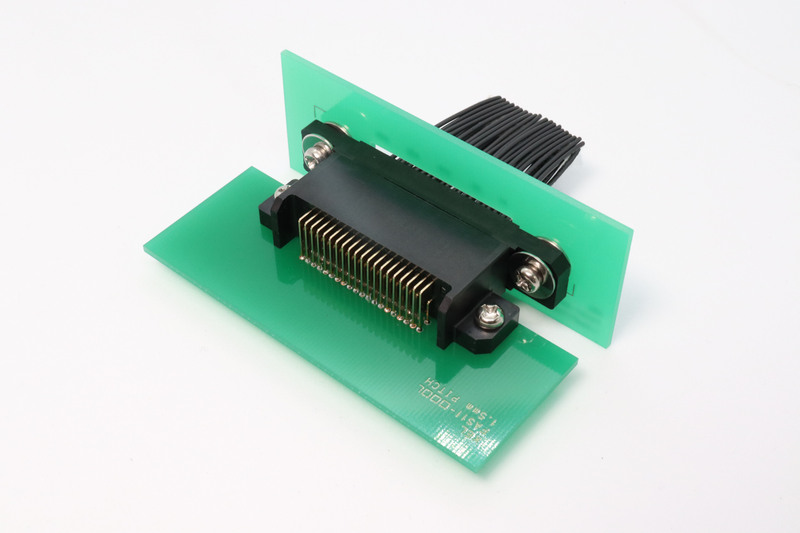

FASシリーズ 基板側コネクタライトアングルタイプ
ケル株式会社(本社:東京都多摩市、代表取締役社長:土居悦郎)は、1.5mmピッチドロワーコネクタ「FASシリーズ」基板側コネクタのライトアングルタイプを開発しております。
「FASシリーズ」は、 本体とユニットの接続に適したドロワーコネクタです。 基板対ケーブル、ケーブル対ケーブルと2種類の接続方式があります。 ピンの座屈の防止、嵌合調整の容易さ、嵌合時のストレス軽減など高接続信頼性が特長の製品です。
「FASシリーズ」基板側コネクタにライトアングルタイプを追加を検討しており、水平方向にケーブルを引き出す設計に対応できます。
極数は4、16、22、32、40極の5種類を想定しています。
形状サンプルの提供が可能です。(40極)
サンプルをご希望の際は、ページ最下部のリンクからお問い合わせいただくか、当社営業担当までご相談ください。
<特長>
- 接続方式は基板対ケーブルです。
- ケーブル側コネクタのネジ止め部分の可動により、最大XY方向±1.4mm吸収可能です。
- 嵌合誤差をXY軸方向に±3mm吸収する誘い込み構造を搭載しています。
- 有効嵌合長は3.4mmの高信頼設計です。
- コンタクトの座屈を防ぎ、接触力を安定させる挟み込み2点接触構造です。
<製品仕様>
- インシュレータ材質:PBT(ガラス繊維入り)UL94V-0材、色:黒
- コンタクト材質 :銅合金
- コンタクト仕上 :ニッケルメッキ下地、金メッキ仕上
- 定格電流 :1端子につき2.5A(AWG#24)
:1端子につき2.0A(AWG#26、AWG#28)
- 接触抵抗 :30mΩ以下
- 耐電圧 :AC650V、1分間
- 絶縁抵抗 :DC500V、1000MΩ以上
- 挿抜耐久性 :2,000回(#597-□)
:5,000回(#597D-□)
:5,000回(#597D-□)
- 使用温度範囲 :-40℃~+85℃
<アプリケーション>
-遊技機器(パチンコ、パチスロ、台間玉貸し機)
-工業機器(紙幣搬送ユニット、電車用電流測定器、保護リレー等)
※開発中製品のため仕様や形状、シリーズ名については予告なく変更する可能性がございますのでご了承ください。
