FBC系列

  • 压接连接器
  • top_rosh.gif
2mm间距离散电缆用连接器 压接式

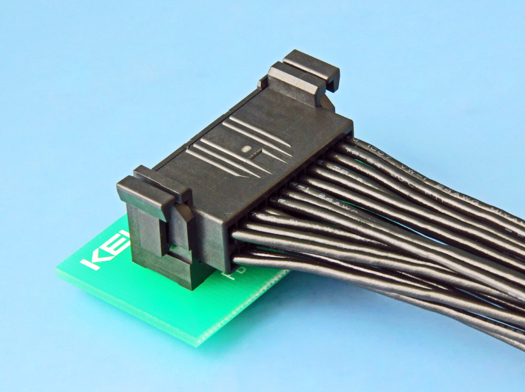

“FBC系列”是2mm间距压接式离散电缆用连接器。

FBC系列特点是扣式连接与电缆横向引出式。通过采用连接与电缆横向引出式,可减少电缆引出时的受力,还可以减少设备的空间浪费。此外,在拔除连接器时电缆不受力,因此具有电缆不会脱落的优点。
装配锁采用独创的E-锁定机构,连接器拆装方便,且锁定机构可防止脱落。注重可作业性和操作性,连接器拆装时,只要将电缆端连接器对准基板端连接器,手指按下连接器的中心即可完成装配,只要拉动锁的两端即可拔除。在操作方便的同时,通过装配锁定机构来防止装配脱落,因此可保持接触稳定。
接触概念采用在GF系列电池连接器和抽屉式连接器中采用的触点插入2点接触。以稳定的接触力来提高可靠性。确保额定电流3A,电缆支持AWG22~26离散电缆,电缆接线为压接式。还能使用通常的压接工具进行电缆连接等操作,满足作业员对操作性和使用方便性的要求。

用途

产品特点

・扣式连接与电缆横向引出式。

・带有E-锁定机构,锁定形状便于操作。

・采用E-锁定机构,防脱落,保持接触稳定。

・触点采用插入2点接触结构,以稳定的接触力提高可靠性。

・极数有26、36和40极。

・适合电线为AWG#22,24,26。

产品规格

材料/表面处理
绝缘体材质 66尼龙(含玻璃纤维)UL94V-0材
端子材质 [FBC02]铜合金 [FBC11]黄铜
端子表面 [FBC02]底面镀镍、
(接触部)表面镀金
(压接部)表面镀锡
[FBC11]底面镀镍、表面镀金
电气特性
额定电流 每个端子3A
接触电阻 40mΩ以下
耐电压 AC650V、1分钟
绝缘电阻 DC500V、1000MΩ以上
使用温度范围 -40℃~+85℃
适合电缆 AWG#22/24/26(电缆护套外径:φ1.0~1.6mm)离散电缆

文件下载

产品目录
嵌合表
产品表

产品一览・技术资料


产品一览:7个产品
产品名称 产品概要
#587 2mm间距, 电缆压接连接器, FBC01-□□□-1压接触点, AWG#22/24/26兼容
FBC02-026-1 2mm间距, 电缆压接连接器, AWG#22/24/26, 插头(基板侧连接器), 10极
FBC02-036-1 2mm间距, 电缆压接连接器, AWG#22/24/26, 插头(基板侧连接器), 36极
FBC02-040-1 2mm间距, 电缆压接连接器, AWG#22/24/26, 插头(基板侧连接器), 40极
FBC11-026-1-B 2mm间距, 电缆压接连接器, AWG#22/24/26, 插座(电缆侧连接器), 26极
FBC11-036-1-B 2mm间距, 电缆压接连接器, AWG#22/24/26, 插座(电缆侧连接器), 36极
FBC11-040-1-B 2mm间距, 电缆压接连接器, AWG#22/24/26, 插座(电缆侧连接器), 40极
