FGシリーズ

50A対応ドロワーコネクタ

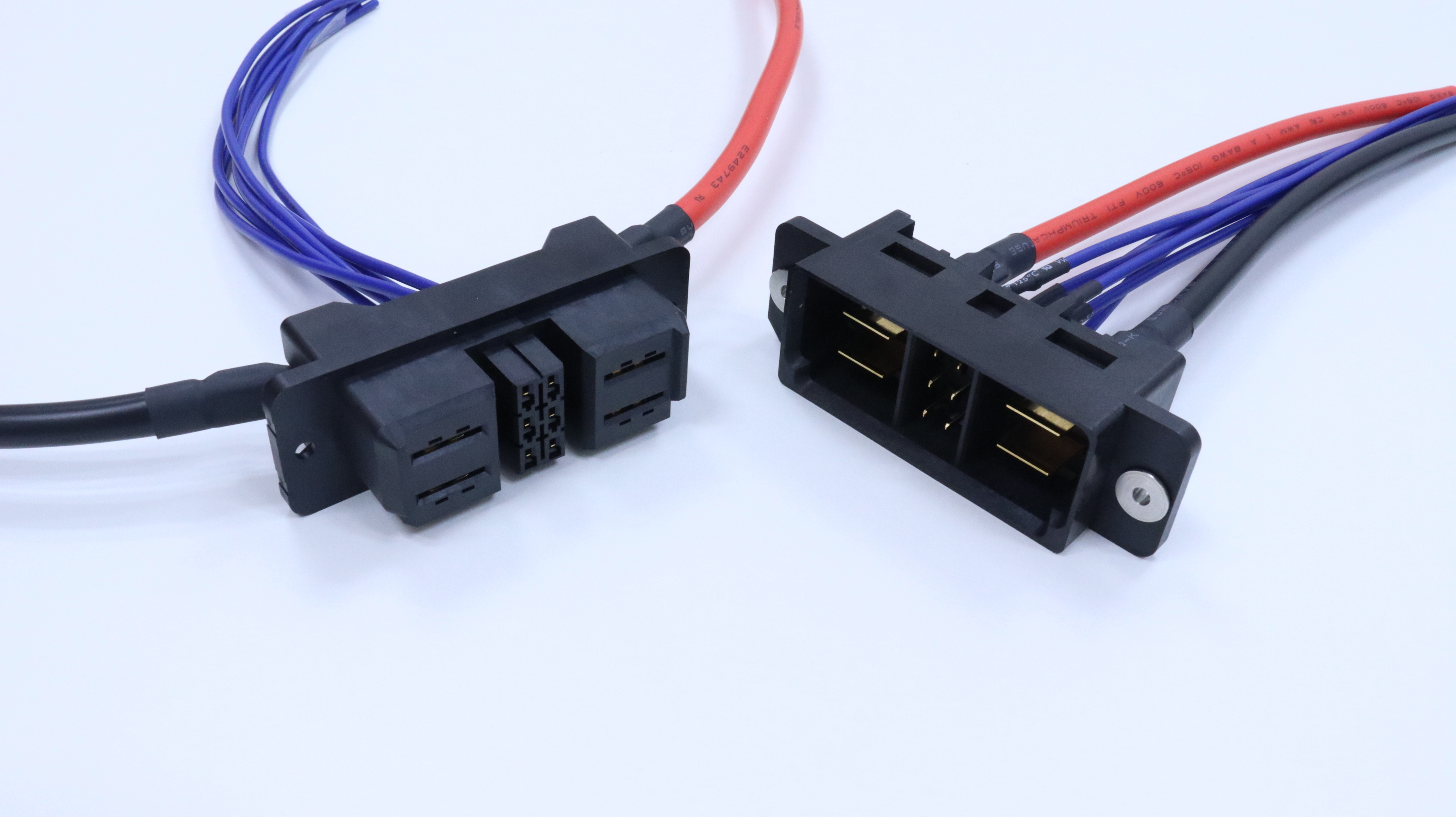

「FGシリーズ」は50A対応ドロワーコネクタです。
※当社にてハーネス完成品として提供するため、コネクタ単体での販売はございません。使用するケーブルやハーネス使用については当社営業担当までお問い合わせください。

・電源用端子は1端子につき最大50Aの対応が可能です。

・電源端子2極、信号端子6極を混在する事で省スペース化を実現できます。

・多点挟み込み接触構造により、コンタクトの座屈を防ぎ、安定した接触力で信頼性を向上させています。
（電源端子：8点接触／信号端子：2点接触）

・嵌合誤差をX方向に±3.5mm、Y方向に±2.8mm吸収する誘い込み機構を搭載しています。

・プラグ側コネクタのネジ止め部分の可動により、最大XY方向±0.7mm吸収が可能です。

・有効嵌合長が電源端子3.0mm、信号端子2.4mmの高信頼設計で、時差接触に対応しています。

材質・表面処理
インシュレータ材質	【FG01】PBT(ガラス繊維入り)UL94V-0材、黒色【FG11】PA9T(ガラス繊維入り)UL94V-0材、黒色
信号コンタクト/電源コンタクト材質	【FG01】銅合金【FG11】黄銅
信号コンタクト仕上	【FG01】ニッケルメッキ下地（接触部）金メッキ仕上（圧着部）ニッケルメッキ仕上【FG11】ニッケルメッキ下地（接触部）金メッキ仕上（テール部）錫メッキ仕上
電源コンタクト仕上	【FG01】ニッケルメッキ下地（接触部）金メッキ仕上（半田付け部）金メッキ仕上【FG11】ニッケルメッキ下地（接触部）金メッキ仕上（半田付け部）錫メッキ仕上
ワッシャー/リベット材質	ステンレス

性能
定格電流	信号コンタクト：1端子につき3A（AWG#18/20）電源コンタクト：1端子につき50A（AWG#6）　　　　　　　 1端子につき40A（AWG#8）
接触抵抗	信号コンタクト：10mΩ以下電源コンタクト：3mΩ以下
耐電圧	信号コンタクト：AC1,000V、1分間電源コンタクト：AC2,000V、1分間
絶縁抵抗	DC500V、1,000MΩ以上
使用温度範囲	-55℃～+105℃
挿抜耐久性	500回
適合ケーブル	信号コンタクト：AWG#18/20（ケーブル被覆外径Φ1.8～2.8mm）　　　　　　　　ディスクリートケーブル電源コンタクト：AWG#6/8

製品カタログ

製品一覧:2件の製品があります。

品名	3D-CAD (IGS)	3D-CAD (STEP)	概要
FG01-06			50A対応ドロワーコネクタ、レセプタクル（ケーブル側コネクタ）、信号コンタクト6極 AWG#18/20（ケーブル被覆外径Φ1.8～2.8mm）、電源コンタクト2極 AWG#6/8
FG11-06			50A対応ドロワーコネクタ、プラグ（ケーブル中継用コネクタ）、信号コンタクト6極 AWG#18/20（ケーブル被覆外径Φ1.8～2.8mm）、電源コンタクト2極 AWG#6/8
