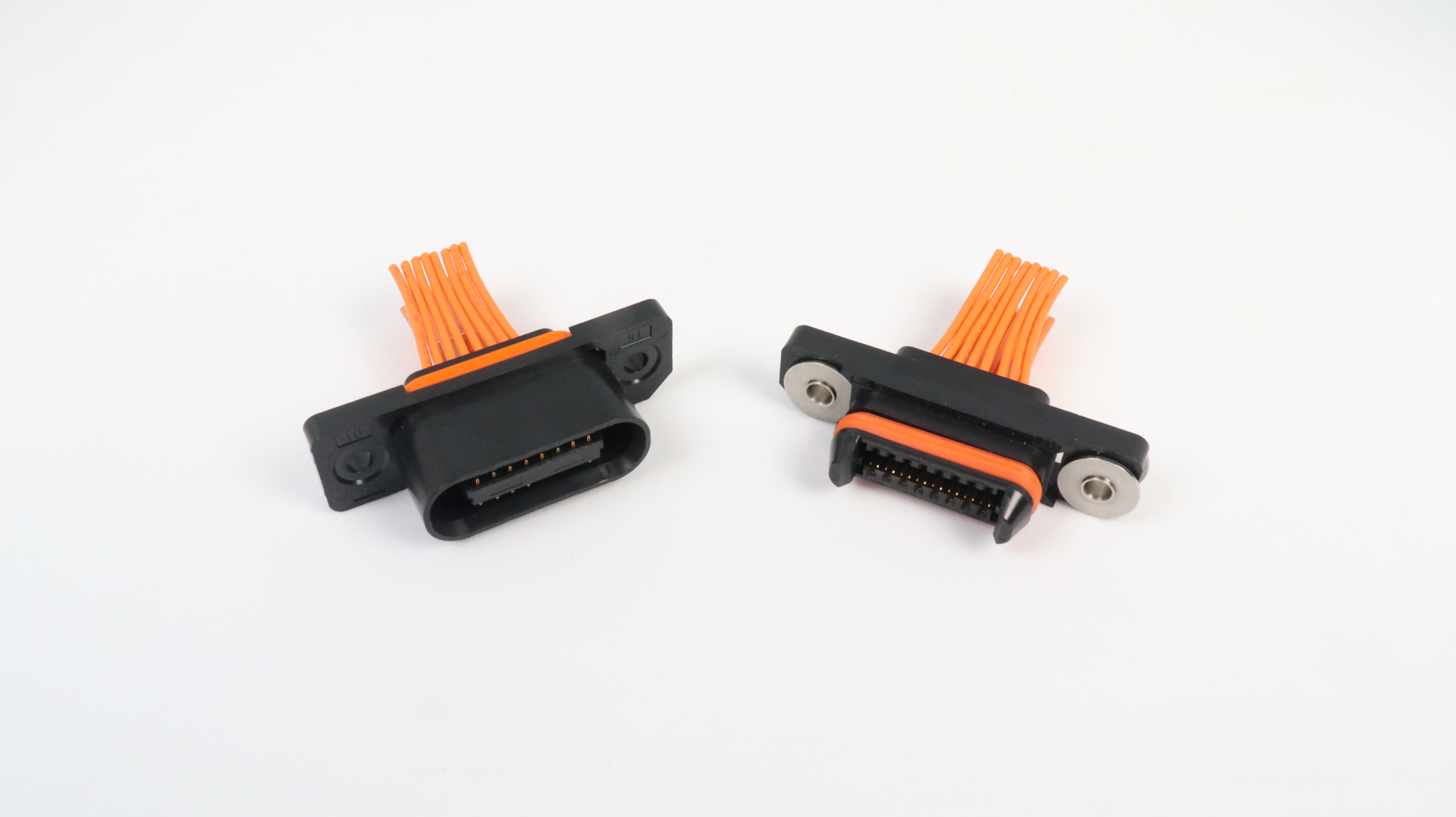

FWSAシリーズ
- 圧着ケーブルタイプ
2.0mmピッチ IP67対応 防水ドロワーコネクタ
「FWSAシリーズ」は2.0mmピッチ IP67対応 防水ドロワーコネクタです。
アプリケーション
特長
-
・電子機器などの防水・防塵の性能標準を示す保護等級は「IP67」に対応しています。
・屋外使用に適したIP67対応の防水コネクタに、嵌合時の位置ズレが生じやすい環境でも安定した接続を実現するドロワー機構を採用した製品です。
・ケーブルシール及びシールリング内蔵タイプです。
・嵌合誤差XY方向に±1.5mm吸収する誘い込み機構を搭載しています。
・ケーブル側コネクタのネジ止め部分の可動により、最大XY方向±1.0mm吸収可能です。
・有効嵌合長2.0mmの高信頼設計です。
・挟み込み2点接触構造によりコンタクトの座屈を防ぎ、安定した接触力で信頼性を向上しています。
仕様
-
材質・表面処理 インシュレータ材質 PBT(ガラス繊維入り)UL94V-0材、黒色 カバー材質 PBT(ガラス繊維入り)UL94V-0材、黒色 ケーブルシール材質 シリコーンゴム（二次加硫済み）色：オレンジ色 シールリング材質 シリコーンゴム（二次加硫済み）色：オレンジ色 ガスケット材質 シリコーンゴム（二次加硫済み）色：オレンジ色 -
性能 コンタクト材質 銅合金 コンタクト仕上 ニッケルメッキ下地
（接触部）金メッキ仕上
（圧着部）錫メッキ仕上ワッシャー/リベット材質 ステンレス 定格電流 1端子につき2.5A MAX. 保護等級 IP67 接触抵抗 20mΩ以下 耐電圧 AC1,000V、1分間 絶縁抵抗 DC500V、1,000MΩ以上 使用温度範囲 -55℃～+105℃ 挿抜耐久性 50回 適合ケーブル AWG#26(0.12sp)(ケーブル被覆外径Φ1.3～1.55mm)
ディスクリートケーブル
資料ダウンロード
| 製品カタログ |
|
|---|
製品一覧・技術資料
製品一覧:5件の製品があります。
| 品名 | 製品図 | 仕様書 | 3D-CAD (IGS) |
3D-CAD (STEP) |
概要 |
|---|---|---|---|---|---|
| #657 |
|
|
- | - | 2.0mmピッチ, IP67対応防水ドロワーコネクタ, FWSA01-□□-□用圧着コンタクト, AWG#26(ケーブル被覆外径Φ1.3～1.55mm)適合 |
| #658 |
|
|
- | - | 2.0mmピッチ, IP67対応防水ドロワーコネクタ, FWSA12-□□-□用圧着コンタクト, AWG#26(ケーブル被覆外径Φ1.3～1.55mm)適合 |
| CH-30 | - | - | - | - | FWSA用圧着ハンドツール、AWG#26(ケーブル被覆外径Φ1.3～1.55mm)適合 |
| FWSA01-16-1 |
|
|
 |
|
2.0mmピッチ, IP67対応防水ドロワーコネクタ, ケーブル圧着用(AWG#26), レセプタクル(ケーブル側コネクタ), 16極 |
| FWSA12-16-1 |
|
|
|
|
2.0mmピッチ, IP67対応防水ドロワーコネクタ, ケーブル圧着用(AWG#26), プラグ(ケーブル中継用コネクタ), 16極 |
製品一覧:5件の製品があります。
