FASシリーズ

  • 圧着ケーブルタイプ
  • top_rosh.gif
1.5mmピッチドロワーコネクタ

「FASシリーズ」は、1.5mmピッチのドロワーコネクタです。
FAシリーズ同様ドロワーコネクタの要求事項である、ピンの座屈の防止、嵌合調整の容易さ、嵌合時のストレス軽減、高接続信頼性を満たす製品です。

嵌合した後のストレス軽減のために充分なフローティング機構(XY方向に最大±1.4mm)を設けています。また、それを活かすために誘い込み量をXY方向に±3mmと大きくとっています。さらに誘い込み時にはコンタクトが接触せず、コネクタ同士が真っ直ぐになってからコンタクトが接触する構造にしたことでピン座屈防止を実現しました。
接触コンセプトは、当社のバッテリーコネクタ、GFシリーズで実績のある、コンタクト挟み込み2点接触を採用しました。
有効嵌合長を3.4mmにすることで高信頼接続を実現しました。

ケーブルはAWG#24~28のディスクリートケーブルに対応してるケーブル圧着タイプです。極数は最小4~最大40極とバリエーションが豊富で、幅広いニーズに対応出来る製品です。
挿抜耐久性は標準品が2,000回となり、多挿抜タイプも用意していますのでご相談ください。(FAS01/FAS12嵌合時:7,000回。FAS01/FAS11嵌合時:5,000回。)
FASシリーズはFAシリーズと比較して2.5mmピッチから1.5mmピッチへと小型化されており、基板占有面積で30%以上の省スペース化を実現していることが大きな特長の1つです。

他にも活線挿抜対応品や、ケーブルとの接続を一般的な圧着冶具で接続できるようにするなど、作業性や使い勝手においても作業者の要求に応えられる体制を整えています。

アプリケーション

特長

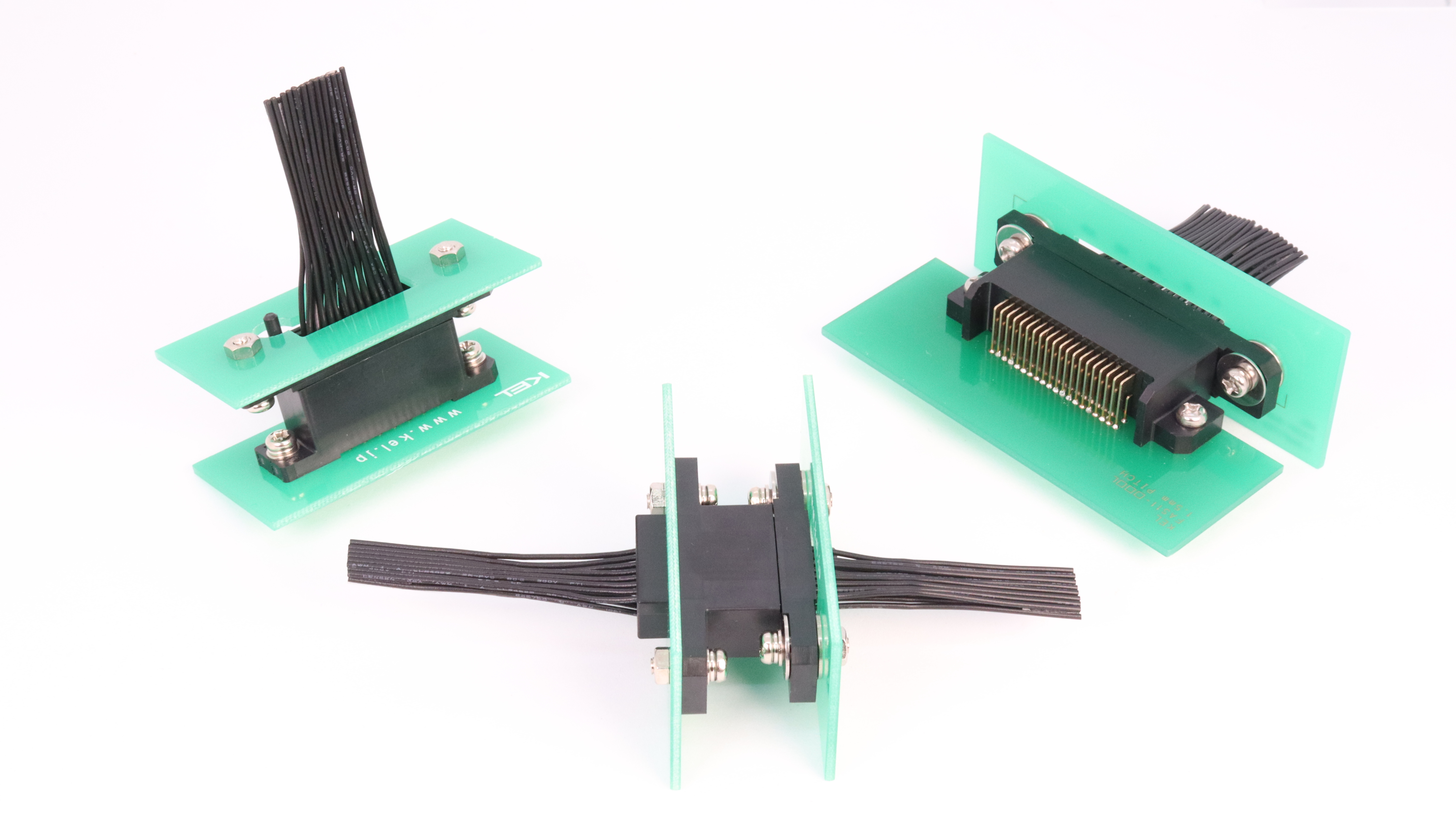

・ケーブル側コネクタ(FAS01)、基板側コネクタはストレートタイプ、ライトアングルタイプ(FAS11)、ケーブル中継用コネクタ(FAS12)を用意しています。

・FAシリーズと比較し30%以上の小型化を実現。

・嵌合誤差をXY方向に±3mm吸収できる誘い込み機構を搭載。

・ケーブル側コネクタのネジ止め部分の可動により、嵌合後の可動をXY方向に最大±1.4mm吸収可能。

・有効嵌合長は3.4mmの高信頼設計。

・圧着コンタクトは挟み込み2点接触構造により、コンタクトの座屈を防ぎ、安定した接触力で信頼性を向上。

・ケーブル側コネクタ(FAS01)、基板側コネクタ(FAS11)、ケーブル中継用コネクタ(FAS12)を用意しており、幅広い使用方法が可能。

・活線挿抜(時差接触)対応品を用意しています。ケーブル中継用コネクタ(FAS12)は3段時差接触を実現。

・多挿抜が可能なタイプも選択可能(5,000 - 7,000回)

・極数:4、6、8、10、12、14、16、18、20、22、24、26、28、30、32、34、36、38、40

 仕様の詳細はカタログを参照ください。

仕様

材質・表面処理
インシュレータ材質 PBT(ガラス繊維入り)UL94V-0材、黒色
コンタクト材質 [FAS01/FAS12]銅合金 [FAS11]黄銅
コンタクト仕上げ [FAS01/FAS12]ニッケルメッキ下地、
(接触部)金メッキ仕上
(圧着部)錫メッキ仕上
[FAS11]ニッケルメッキ下地
(接触部) 金メッキ仕上
(テール部)金メッキ仕上
ワッシャー/リベット材質 ステンレス
性能
定格電流 [FAS01-□□□/FAS11-□□□嵌合時]
AWG#24:1端子につき3.0A MAX.
AWG#26:1端子につき2.5A MAX. (20ピン以下なら3A可能)
AWG#28:1端子につき2.5A MAX. (10ピン以下なら3A可能)

[FAS01-□□□/FAS11-□□□L嵌合時]
AWG#24:1端子につき2.5A MAX. (20ピン以下なら3A可能)
AWG#26:1端子につき2.0A MAX. (10ピン以下なら3A可能)
AWG#28:1端子につき2.0A MAX. (10ピン以下なら3A可能)

[FAS01-□□□/FAS12-□□□嵌合時]
AWG#24:1端子につき2.5A MAX. (20ピン以下なら3A可能)
AWG#26:1端子につき2.0A MAX. (10ピン以下なら3A可能)
AWG#28:1端子につき1.5A MAX. (8ピン以下なら3A可能)
接触抵抗 30mΩ以下
耐電圧 AC650V、1分間
絶縁抵抗 DC500V、1000MΩ以上
使用温度範囲 -40℃~+85℃
挿抜耐久性 [FAS01/FAS11]
 (#597-□)2,000回 (#597D-□)5,000回
[FAS01/FAS12]
 (#597-□)2,000回 (#597D-□)7,000回
適合ケーブル AWG#24/26/28(ケーブル被覆外径:φ0.88~1.14mm)
ディスクリートケーブル

資料ダウンロード

製品カタログ

製品一覧・技術資料


製品一覧:69件の製品があります。
品名 製品図 仕様書 概要
#597 pdf2 pdf2 1.5mmピッチ、ケーブル圧着用ドロワーコネクタ、FAS01-□□□用圧着コンタクト、AWG#26, 28 (ケーブル被覆外径φ0.88~1.00mm)適合
#597-1 pdf2 pdf2 1.5mmピッチ、ケーブル圧着用ドロワーコネクタ、FAS01-□□□用圧着コンタクト、AWG#24 (ケーブル被覆外径φ1.08~1.11mm)適合
#597D pdf2 pdf2 1.5mmピッチ、ケーブル圧着用ドロワーコネクタ、FAS01-□□□用圧着コンタクト、AWG#26, 28 (ケーブル被覆外径φ0.88~1.00mm)適合、厚メッキ品
#597D-1 pdf2 pdf2 1.5mmピッチ、ケーブル圧着用ドロワーコネクタ、FAS01-□□□用圧着コンタクト、AWG#24 (ケーブル被覆外径φ1.08~1.11mm)適合、厚メッキ品
#615 pdf2 pdf2 1.5mmピッチ、ケーブル圧着用ドロワーコネクタ、FAS12-□□□用圧着コンタクト、AWG#26~28 (ケーブル被覆外径φ0.88~1.00mm)適合、標準ピン
#615-1 pdf2 pdf2 1.5mmピッチ、ケーブル圧着用ドロワーコネクタ、FAS12-□□□用圧着コンタクト、AWG#24 (ケーブル被覆外径φ1.08~1.11mm)適合、標準ピン
#615-2 pdf2 pdf2 1.5mmピッチ、ケーブル圧着用ドロワーコネクタ、FAS12-□□□用圧着コンタクト、AWG#26~28 (ケーブル被覆外径φ0.88~1.00mm)適合、短ピン
#615-3 pdf2 pdf2 1.5mmピッチ、ケーブル圧着用ドロワーコネクタ、FAS12-□□□用圧着コンタクト、AWG#24 (ケーブル被覆外径φ1.08~1.11mm)適合、短ピン
#615-4 pdf2 pdf2 1.5mmピッチ、ケーブル圧着用ドロワーコネクタ、FAS12-□□□用圧着コンタクト、AWG#26~28 (ケーブル被覆外径φ0.88~1.00mm)適合、長ピン
#615-5 pdf2 pdf2 1.5mmピッチ、ケーブル圧着用ドロワーコネクタ、FAS12-□□□用圧着コンタクト、AWG#24 (ケーブル被覆外径φ1.08~1.11mm)適合、長ピン
