大電流バッテリー用コネクタ「FGシリーズ」開発のお知らせ

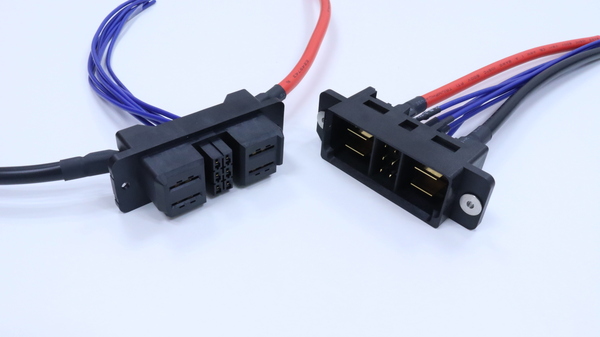

大電流バッテリー用コネクタ「FGシリーズ」　写真左側：レセプタクル、右側：プラグ

ケル株式会社（本社：東京都多摩市、代表取締役社長：春日明）は、大電流を伴う設備のバッテリーと本体の接続向けに、大電流バッテリー用コネクタ「FGシリーズ」を開発しております。

・信号用端子は2点接触、電源用端子は8点接触により高い接触信頼性を確保しています。

・電源用端子は1端子につき40A～50Aの対応を予定しています。

・極数は電源用端子が2極、信号用端子が6極を予定しています。

・X方向に±3.5mm、Y方向に±2.8mmの誘い込み機構を搭載しています。

・プラグ側コネクタのネジ止め部分の可動により、最大XY方向±0.7mm吸収が可能です。

【プラグ側コネクタ】

- インシュレータ材質：9Tナイロンガラス繊維入り UL94V-0材黒色

- コンタクト材質　　：銅合金

- コンタクト仕上　　：ニッケルメッキ下地
　　　　　　　　　　　電源コンタクト（接触部）金メッキ仕上、（はんだ付部）錫メッキ仕上
　　　　　　　　　　　信号コンタクト（接触部）金メッキ仕上、（テール部）錫メッキ仕上

- リベット/ワッシャー材質：ステンレス

【レセプタクル側コネクタ】

- インシュレータ材質：PBT ガラス繊維入り UL94V-0材黒色

- コンタクト材質　　：銅合金

- コンタクト仕上　　：ニッケルメッキ下地
　　　　　　　　　　　電源コンタクト（接触部）金メッキ仕上、（はんだ付部）金メッキ仕上
　　　　　　　　　　　信号コンタクト（接触部）金メッキ仕上、（圧着部）ニッケルメッキ

【性能】

- 定格電流　　　　　：電源コンタクト 50A/1PIN（AWG#6）
　　　　　　　　　　　　　　　　　　40A/1PIN（AWG#8）
　　　　　　　　　　　信号コンタクト 3.0A/1PIN（AWG#18/20）

- 接触抵抗　　　　　：電源コンタクト 3mΩ以下
　　　　　　　　　　　信号コンタクト 10mΩ以下

- 耐電圧　　　　　　：電源コンタクト AC 2,000V、1分間
　　　　　　　　　　　信号コンタクト AC 1,000V、1分間

- 絶縁抵抗　　　　　：DC 500V、1,000MΩ以上

- 挿抜耐久性　　　　：500回

- 使用温度範囲　　　：-55℃～+105℃

- 適合ケーブル　　　：電源コンタクト AWG#6/8
　　　　　　　　　　　信号コンタクト AWG#18/20

・工業機器市場　　：UPS、照明機器、農機、建機、ドローンなど

※開発中製品のため仕様や形状、シリーズ名については予告なく変更する可能性がございますのでご了承ください。

2026年5月よりご提供が可能です。ご希望の際はページ最下部の「製品情報お問合せ」、または当社担当営業までご連絡ください。

2026年6月販売開始予定
