2.1mmピッチ分岐・中継対応圧着ケーブル用コネクタ「FKシリーズ」販売開始のお知らせ

2.1mmピッチ分岐・中継対応圧着ケーブル用コネクタ「FKシリーズ」

写真左側：5極 / 写真右側：7極

ケル株式会社（本社：東京都多摩市、代表取締役社長：春日明）は、2.1mmピッチ分岐・中継対応圧着ケーブル用コネクタ「FKシリーズ」を販売いたします。

＜販売開始ラインアップ＞

「FK01-□□-□」：ケーブル側コネクタ（レセプタクル）
「FK11-□□」　：分岐・中継用コネクタ(プラグ）
「#696」　　　：FK01用圧着コンタクト

＜製品概要＞

- マニピュレーターやマウンターなど、センサーを多く使用するアプリケーションに最適な2.1mmピッチ分岐・中継対応圧着ケーブル用コネクタです。

※詳しくは＜アプリケーション＞をご覧ください。

- 複数のセンサーを多く搭載する産業機器の内部で、省配線化が可能です。図1

- 電流分岐が可能な構造になっており、省配線化によるコストダウン・装置の小型化に貢献します。
- 分岐・中継コネクタを使用することで、部分的な取り外しができメンテナンスも容易になります。

- 挿入時の誤嵌合を防止するため、各ハウジングにキーイング形状を採用しています。図2

- 嵌合時にロック箇所の凹凸が出ない平面構造で、他配線への接触や引っかかりを回避します。図3

- パネルマウント(適合厚さ：0.8mm～1.5mm)による取付や結束バンド固定も対応が可能です。（結束バンド用の推奨幅：2.5mm）

- コネクタの極数は5極、7極です。
　※その他の極数、サンプルをご要望の際はページ最下部の「製品情報お問合せ」、または当社担当営業までご連絡ください。

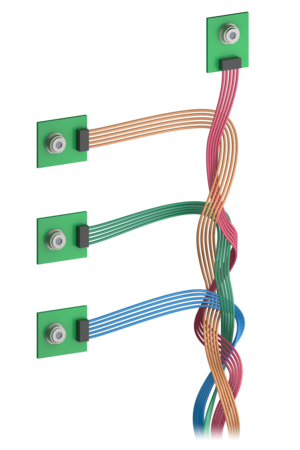

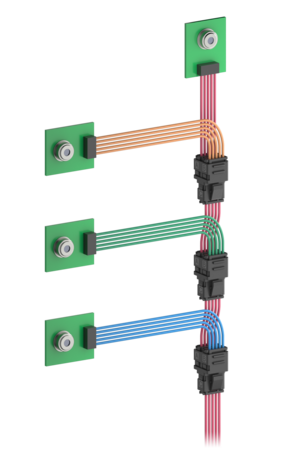

導入前　　　　　　　　　　　　　　　　　　　導入後

パラレル方式（カスケード方式）　　　　　　　シリアル方式（マルチドロップ方式）

図1 省配線によるメンテナンス性の向上

図2 誤嵌合を防止するキーイング形状

図3 他配線への接触を回避する平面形状のロック構造

※本製品は黒を基調としており、実際の色と異なります。

＜製品仕様＞

- インシュレータ材質：PBT （ガラス繊維入り） UL94V-0材、色：黒

- コンタクト材質　　：銅合金

- コンタクト仕上　　：ニッケルメッキ下地
　　　　　　　　　　（接触部）金メッキ仕上
　　　　　　　　　　（圧着部）ニッケルメッキ
- 一般定格電流　　：[AWG#22]5極:5.5A/ピン　7極:5.0A/ピン
　　　　　　　　　　　[AWG#24]5極:4.5A/ピン　7極:4.0A/ピン
　　　　　　　　　　　[AWG#26]5極:4.0A/ピン　7極:3.5A/ピン
　　　　　　　　　　　[AWG#28]5極:3.0A/ピン　7極:2.5A/ピン
- 一般定格電圧　　：AC/DC 250V
- UL規格　　　　　：UL1977 *UL cUL File No. E509060
- UL定格電流　　　：[AWG#22]5.0A/ピン
　　　　　　　　　　　[AWG#24]4.0A/ピン
　　　　　　　　　　　[AWG#26]3.5A/ピン
　　　　　　　　　　　[AWG#28]2.5A/ピン
- UL定格電圧　　：AC/DC 30V
- 接触抵抗　　　　　：20mΩ以下

- 耐電圧　　　　　　：AC 1,000V、5分間
- 絶縁抵抗　　　　　：DC 500V、1,000MΩ以上

- 使用温度範囲　　　：-55℃～+105℃

- 挿抜耐久性　　　　：50回

- 適合ケーブル　　　：AWG#22/24/26/28（ケーブル被覆外径Φ0.8～1.7mm）

＜アプリケーション＞

・工業機器市場（マニピュレーター、マウンター、サーボモーター使用の各種製造装置等）
・医療機器市場（医療用ロボット等）
