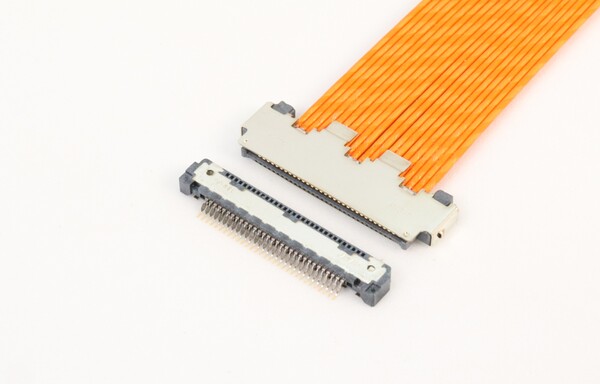

ケル株式会社（本社：東京都多摩市、代表取締役社長：春日 明）は、0.55ｍｍピッチ高性能同軸ハーネス／非磁性タイプ「TSL-NM2シリーズ」を販売いたします。

「TSL-NM2シリーズ」は、最大32Gbps高速差動伝送が可能な「TSLシリーズ」に低背、非磁性の特長を取り入れた製品です。

2025年4月1日（火）

 -最大32Gbps高速差動伝送に対応しています。

 - コネクタの材料・形状・寸法調整によるインピーダンスコントロールに加え、グランドの落とし方や伝送経路をなだらかにして共振対策を行い、減衰量を改善しています。

 - 接触信頼性にかかわる有効嵌合長は0.5mmで設定し、インサートの潜り込み量の削減や、伝送特性にかかわるスタブ長の設計を最適化し、減衰量を改善しています。

 - 多点グランド機構や、金属シェルカバーでコネクタ全体を囲い込む構造により、ノイズ対策を強化しています。

 - 株式会社TOTOKUの高性能同軸ケーブル「RUOTA(ルオータ)」*と組み合わせることにより、低損失・低スキューを実現しています。
*「RUOTA」は株式会社TOTOKUの登録商標です。第5594596号

 - ハーネス品として当社が品質保証します。RUOTA AWG#32, 1,000mmまでであればペア内 スキュー10psを保証します。

 - 基板側コンタクトにニッケルメッキバリアを設置し、半田の浮き上がりを防止しています。　

 - 接続方式は水平接続で嵌合高さは2.17 mmと低背化を実現しています。

 - 磁場・磁界の影響を受けない非磁性化を実現しています。

 - クリック感のあるロック機構を採用しています。

 - コネクタの極数は31極です。

 ※専用の抜去治具をご用意しています。ご要求の際は当社営業担当までご相談ください。

 - インシュレータ材質：LCP（ガラス繊維入り）UL94V-0材、色:黒

 - コンタクト材質　　：銅合金

 - コンタクト仕上　　：ニッケルメッキ下地
　　　　　　　　　    （接触部）金メッキ仕上
　　　　　　　　　    （テール部）金メッキ仕上

 - 定格電流　　　　　：AWG#30:1端子につき1.0A（RUOTA使用時）
 　　　　　　　　　　  AWG#32:1端子につき0.9A（RUOTA使用時）
　　　　　　　　　　   AWG#36:1端子につき0.6A（平河ケーブル使用時）

 - 接触抵抗　　　　　：100mΩ以下

 - 耐電圧　　　　　　：AC200V、1分間

 - 絶縁抵抗　　　　　：DC250V、100MΩ以上

 - 使用温度範囲　　　：-40℃～+85℃

 - 挿抜耐久性　　　　：100回

 - 適合ケーブル　　　：AWG#30/32 同軸ケーブル
　　　　　　　　      　AWG#36 極細同軸ケーブル
