2.1mmピッチ 分岐中継圧着ケーブル用コネクタ「FKシリーズ」販売開始予定のお知らせ
2.1mmピッチ 分岐中継圧着ケーブル用コネクタ「FKシリーズ」

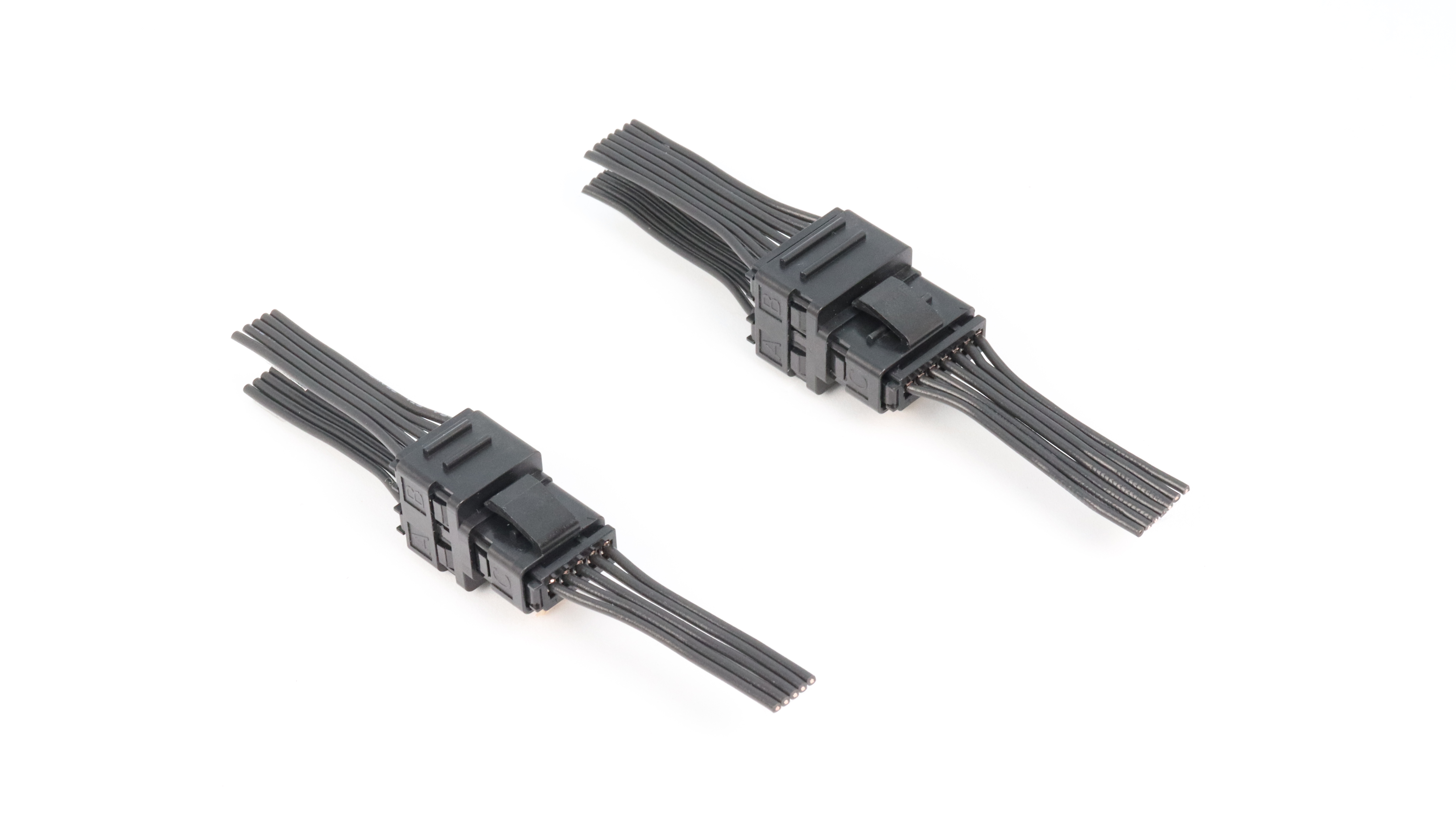

写真左側：5極 写真右側：7極ケル株式会社（本社：東京都多摩市、代表取締役社長：春日 明）は、2.1mmピッチ 分岐中継圧着ケーブル用コネクタ「FKシリーズ」の販売を2025年4月に開始いたします。
＜販売開始予定ラインアップ＞
【2025年4月】
「FK01-□□-□」：ケーブル側コネクタ（レセプタクル）
「#696」 ：FK01用圧着コンタクト
「FK11-□□」 ：分岐中継側コネクタ(プラグ）
「FK01-□□-□」：ケーブル側コネクタ（レセプタクル）
「#696」 ：FK01用圧着コンタクト
「FK11-□□」 ：分岐中継側コネクタ(プラグ）
＜製品概要＞
- マニピュレーターをはじめロボット、マウンター等のアプリケーションに最適な2.1mmピッチ分岐中継圧着ケーブル用コネクタです。
※詳しくは＜アプリケーション＞をご覧ください。
- 複数のセンサーを多く搭載する産業機器の内部で、省配線化が可能です。
- 電流分岐が可能な構造になっており、省配線化によりコストダウン・装置小型化に貢献します。
部分的な取り外しができるためメンテナンスも容易です。
部分的な取り外しができるためメンテナンスも容易です。
- 挿入時の誤嵌合を防止するため、各ハウジングに別形状を施す技術（キーイング形状）を採用しています。図1
- 嵌合時にロック箇所の凹凸が出ない平面構造で、他配線への接触や引っかかりを回避します。 図2
- パネルマウント(適合厚さ：0.8mm～1.5mm)による取付や結束バンド固定も対応が可能です。（結束バンド用の推奨幅：2.5mm）
- 適合ケーブルはAWG#22～28を予定しております。
- 使用温度は-55℃から+105℃に対応しています。
- 極数は5極、7極を準備しています。
※その他の極数、サンプルをご希望の際はページ最下部の「製品情報お問合せ」、または当社担当営業までご連絡ください。
※その他の極数、サンプルをご希望の際はページ最下部の「製品情報お問合せ」、または当社担当営業までご連絡ください。
図1 誤嵌合を防止するキーイング形状
図2 他配線への接触を回避する平面形状のロック構造
※本製品は黒を基調としており、実際の色と異なります。
＜製品仕様＞
- インシュレータ材質：PBT ガラス繊維入り UL94-V0材 色：黒
- コンタクト材質 ：銅合金
- コンタクト仕上 ：ニッケルメッキ下地
（接触部）金メッキ仕上
- 定格電流 ：3.0A（AWG28番線使用時）
3.5A（AWG26番線使用時）
4.5A（AWG24番線使用時）
5.0A（AWG22番線使用時）
- 接触抵抗 ：20mΩ以下
（接触部）金メッキ仕上
- 定格電流 ：3.0A（AWG28番線使用時）
3.5A（AWG26番線使用時）
4.5A（AWG24番線使用時）
5.0A（AWG22番線使用時）
- 接触抵抗 ：20mΩ以下
- 耐電圧 ：AC 1,000V、5分間
- 絶縁抵抗 ：DC 500V、1,000MΩ以上
- 絶縁抵抗 ：DC 500V、1,000MΩ以上
- 挿抜耐久性 ：50回
- 使用温度範囲 ：-55℃～+105℃
＜アプリケーション＞
・工業機器市場（マニピュレーター、ロボット、マウンター、サーボモーター使用各種製造装置等）・医療機器市場（医療用ロボット等）
※開発中製品のため仕様や形状、シリーズ名については予告なく変更する可能性がございますのでご了承ください。
