0.4mmピッチフルシールド設計極細同軸ケーブル用コネクタ「ASLS EMシリーズ」開発のお知らせ

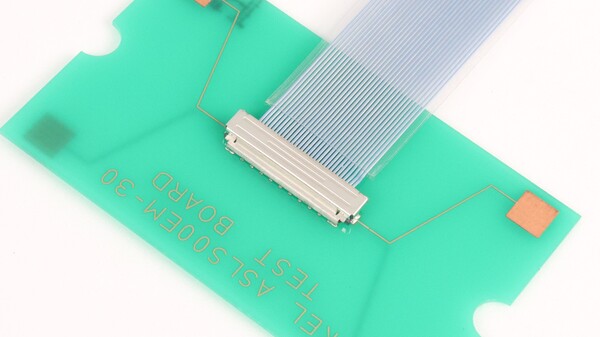

　　　　　　　　　　　　　　　　　　　　写真：30極

ケル株式会社（本社：東京都多摩市、代表取締役社長：春日明）は、0.4mmピッチフルシールド設計極細同軸ケーブル用コネクタ「ASLS EMシリーズ」を開発しております。

- 業務用カメラなどのカメラ機器や、小型化が求められるアプリケーションに最適で挿抜耐久性100回に対応可能な0.4㎜ピッチフルシールド設計極細同軸ケーブル用コネクタです。

※詳しくは＜アプリケーション＞をご覧ください。

- 嵌合部分から実装部分まで端子をすべてシールドで覆うことで、電磁妨害波に対するイミュニティ性能を向上させており、高速信号路の信号品質向上に貢献します。

- シールドシェルは嵌合時に基板への多点グランディングとコネクタの信号伝送部を覆うフルシールド設計により、イントラシステムEMC問題や筐体内輻射への対策品としてご提案します。

- コンタクトとシールドシェルにロック機構が搭載されており、嵌合の良好なクリック感を持たせ、ケーブル引っ張りによる意図しない脱落を防止します。

- U字状のガイドが嵌合の位置合わせを容易にし、作業性向上に貢献します。また、誤嵌合などによるコネクタの破損を防ぎます。

- コネクタは磁場・磁界の影響を受けない非磁性となっており、強い磁界を発生させる機器や荷電粒子を扱う機器への使用に適しています。

- ケーブルを2点で圧着することでケーブルの保持力向上と使用温度範囲105℃を実現しました。

※当シリーズはハーネス製品として提供するため、ケーブル側コネクタ単体での販売は予定しておりません。

※近傍・遠方磁界に関するレポートをご用意しております。ご希望の際はページ最下部の「製品情報お問合せ」、または当社担当営業までご連絡ください。

- インシュレータ材質：LCP(ガラス繊維入り)UL94V-0材、色：黒

- コンタクト材質　　：銅合金

- コンタクト仕上　　：ニッケルメッキ下地
　　　　　　　　　　　接触部・テール部：金メッキ仕上

- 金属シェル材質　　：銅合金

- 金属シェル仕上　　：銅メッキ下地、錫銀銅メッキ

- 吸着テープ材質　　：ポリイミド

- 圧接カバー材質　　：LCP(ガラス繊維入り)UL94V-0材、色：黒

- 定格電流　　　　　：1端子につき0.25A
- 接触抵抗　　　　　：100mΩ以下

- 耐電圧　　　　　　：AC200V、1分間
- 絶縁抵抗　　　　　：DC250V、100MΩ以上

- 挿抜耐久性　　　　：100回

- 使用温度範囲　　　：-40℃～+105℃

- 適合ケーブル　　　：AWG#42

・画像機器市場(業務用カメラ,ドローン及びドローン用カメラ、FPD等)
・車載機器市場(車載カメラ、車載モニター)
・通信機器市場(ICT機器用通信モジュール等)

※開発中製品のため仕様や形状、シリーズ名については予告なく変更する可能性がございますのでご了承ください。
