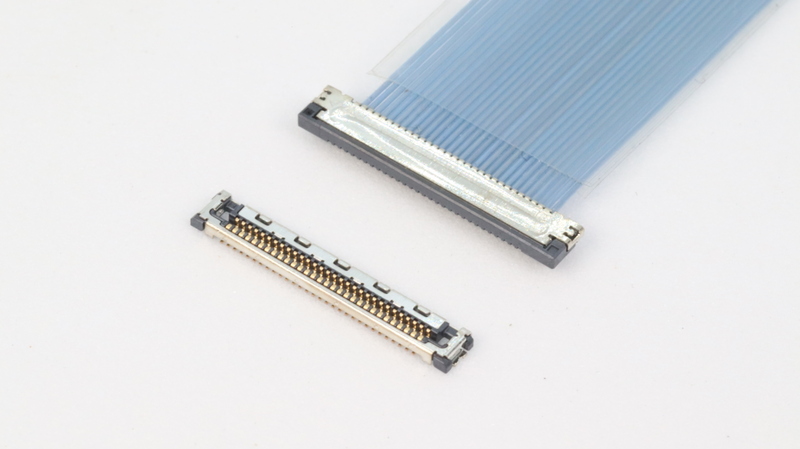

0.4mmピッチ極細同軸ケーブル用コネクタ「ASLSシリーズ」販売開始のお知らせ

ケル株式会社（本社：東京都多摩市、代表取締役社長：春日明）は、0.4mmピッチ極細同軸ケーブル用コネクタ「ASLSシリーズ」を販売いたします。

- 基板占有面積44㎟の業界最小クラスサイズです。

- 磁場・磁界の影響を受けない非磁性化を実現しています。

- 使用温度105℃まで対応可能です。

- コンタクトとシェルに抜け止めロック構造を設けることで、良好なクリック感、確実な嵌合、ケーブル煽り強度の強化を実現しています。

- W圧着構造によりケーブル保持力を強化しています。

- コンタクトは接触信頼性のある２点接点構造を採用しています。

- グランド多点接点により耐ノイズ性の強化（EMC）を実現しています。

- 嵌合口にガイド構造を設けることで、嵌合の作業性に優れ、嵌合位置のズレによる誤嵌合や破損を防止しています。

- コネクタの極数は30極です。
※40、50、60極を準備予定です。ご要求の際は当社営業担当までご相談ください。

- 接続形態はスタック接続、スタック高さは1.65mmの低背タイプです。

※当シリーズはハーネス製品として提供するため、プラグ側のコネクタ（ASLS20-30）単体での販売はございません。

- インシュレータ材質：LCP（ガラス繊維入り）UL94V-0材、色：黒

- コンタクト材質　　：銅合金

- コンタクト仕上　　：ニッケルメッキ下地
　　　　　　　　　　（接触部）金メッキ仕上
　　　　　　　　　　（テール部）金メッキ仕上

- 金属シェル材質　　：銅合金

- 金属シェル仕上　　：銅メッキ下地、錫銀銅メッキ

- 吸着テープ材質　：［ASLS00］ポリイミド

- 圧接カバー材質　：［ASLS20］LCP（ガラス繊維入り）UL94V-0材、色：黒

- 定格電流　　　　　：1端子につき0.25A

- 接触抵抗　　　　　：100mΩ以下

- 耐電圧　　　　　　：AC 200V、1分間

- 絶縁抵抗　　　　　：DC 250V、100MΩ以上

- 挿抜耐久性　　　　：100回

- 使用温度範囲　　　：-40℃～+105℃

- 適合ケーブル　　　：AWG#42

・画像機器市場　・医療機器市場　　　・車載機器市場
・工業機器市場　・電子応用機器市場　・事務機器市場
