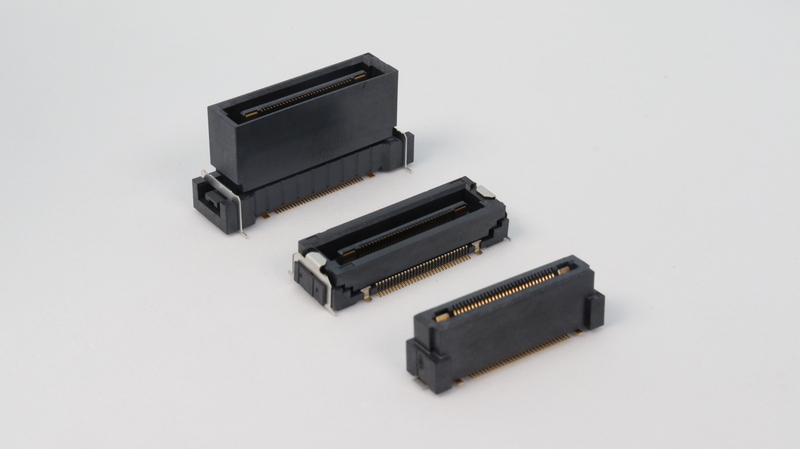

フローティングコネクタ「DTシリーズ」電源端子付きタイプ バリエーション追加のお知らせ
ケル株式会社（本社：東京都多摩市、代表取締役社長：春日 明）は、フローティングコネクタ「DTシリーズ」電源端子付きタイプのバリエーションを追加をいたします。
＜販売開始予定ラインアップ＞
【2023年10月】「DT0□E-□□□FS-10-T」
※極数：30、40、60、80、100、120、140極
※極数：30、40、60、80、100、120、140極
【2023年11月】「DT0□E-□□□S-T」
※極数：30、40、80、100、120、140極（DT0□E-060S-Tは販売中）
※極数：30、40、80、100、120、140極（DT0□E-060S-Tは販売中）
【2023年11月】「DT1□E-□□□S-□□-T」
※極数：30、40、60、80、100、120、140極（DT1□E-060S-10-Tは販売中）
※極数：30、40、60、80、100、120、140極（DT1□E-060S-10-Tは販売中）
＜製品概要＞
- フローティング量はXY方向±0.7mm／±1.2mmの可動が可能です。
*コネクタの組み合わせによりフローティング量が異なります。
*販売中である「DT0XE-060S-T」「DT1XE-060S-10-T」の組み合わせにおいても、フローティング量は±0.7mmとなります。
*コネクタの組み合わせによりフローティング量が異なります。
*販売中である「DT0XE-060S-T」「DT1XE-060S-10-T」の組み合わせにおいても、フローティング量は±0.7mmとなります。
- 電源用端子を4極設けています。(1端子につき6.0A )
- 信号用端子の極数は30、40、60、80、100、120、140極です。
- 信号用端子の伝送特性はSATA Rev3.0の要求規格を全て満足しています。
- 接続形態はスタック接続です。
- スタック高さは8、10、15、18、20、25、30mmです。
- 使用温度は-40℃から+105℃に対応しています。
- 誘い込み量はXY方向±0.9mmあります。
＜製品仕様＞
- インシュレータ材質：LCP（ガラス繊維入り）UL94V-0材、色：黒
- コンタクト材質 ：銅合金
- コンタクト仕上 ：ニッケルメッキ下地、金メッキ仕上
- 電源端子材質 ：銅合金
- 電源端子仕上 ：ニッケルメッキ下地、金メッキ仕上
- 固定金具材質 ：銅合金
- 固定金具仕上 ：ニッケルメッキ下地、錫メッキ仕上
- 防塵/吸着用テープ ：ポリイミド
- 定格電流 ：1端子につき0.4A (信号用端子)
1端子につき6.0A (電源用端子)
1端子につき6.0A (電源用端子)
- 接触抵抗 ：80mΩ以下
- 耐電圧 ：AC 200V、1分間
- 絶縁抵抗 ：DC 250V、100MΩ以上
- 挿抜耐久性 ：100回
- 使用温度範囲 ：-40℃～+105℃
＜アプリケーション＞
・電力機器市場 ・車載機器市場 ・医療機器市場
・工業機器市場 ・電子応用機器市場 ・遊技機器市場 ・事務機器市場
・工業機器市場 ・電子応用機器市場 ・遊技機器市場 ・事務機器市場
