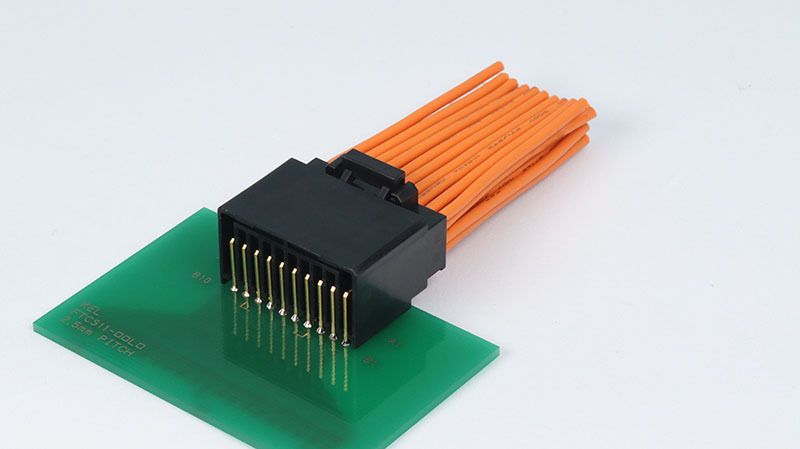

ケル株式会社（本社：東京都多摩市、代表取締役社長：春日 明）は、2.5mmピッチ 圧着ケーブル用コネクタ「FTCSシリーズ」を販売開始しました。

「FTCSシリーズ」は、1つ端子にケーブル2本圧着が特長の「FTCシリーズ」をもとに小型化した製品です。

また、「FTCシリーズ」同様にUL1977取得をしました。

 - 専用の端子に2本のケーブルを圧着することが可能です。ケーブル1本圧着用の端子も用意いたします。

 - コネクタはクリック感のある堅牢なロック構造です。

 - 接続形態は基板対ケーブル接続タイプ、パネルマウント中継タイプの2種類です。

 - 基板側のコネクタはストレートタイプとライトアングルタイプを用意しています。

 - 極数は6、12、16、20極を用意しています。
　　　　　ストレートタイプ　　　　：6、12、20極
　　　　　ライトアングルタイプ　　：6、12、16、20極
　　　　　パネルマウント中継タイプ：6、12、20極

 - 使用温度範囲は-55℃から+105℃に対応しています。

＜製品仕様＞

 - インシュレータ材質：PBT

 - コンタクト材質　　：銅合金

 - コンタクト接触部仕上げ　　：ニッケルメッキ下地、金メッキ仕上

 - コンタクトテール部仕上げ　：ニッケルメッキ下地、金メッキ仕上
 - コンタクト圧着部仕上げ　　：ニッケルメッキ

 - 定格電流　　　　　：1端子につき3.0A MAX.(12極、AWG22番線使用時)

 - 接触抵抗　　　　　：10mΩ以下

 - 耐電圧　　　　　　：AC 1,500V、1分間

 - 絶縁抵抗　　　　　：DC 500V、1000MΩ以上

 - 挿抜耐久性　　　　：500回(接触部の金めっきが0.38μm以上の場合

 - 使用温度範囲　　　：-55℃～+105℃

 - 適合ケーブル 　　  ：AWG#20/22/24/26/28（0.08～0.3sq）　(ケーブル2本圧着)
　　　　　　　　　　　 AWG#18/20/22/24/26/28（0.08～0.75sq）(ケーブル1本圧着)

・電力機器市場　　・工業機器市場
・電子応用機器市場 ・遊技機器市場 ・事務機器市場

※開発中製品のため仕様や形状、シリーズ名については予告なく変更する可能性がございますのでご了承ください。
