フローティングコネクタ「DTシリーズ」電源端子付きライトアングルタイプ開発のお知らせ

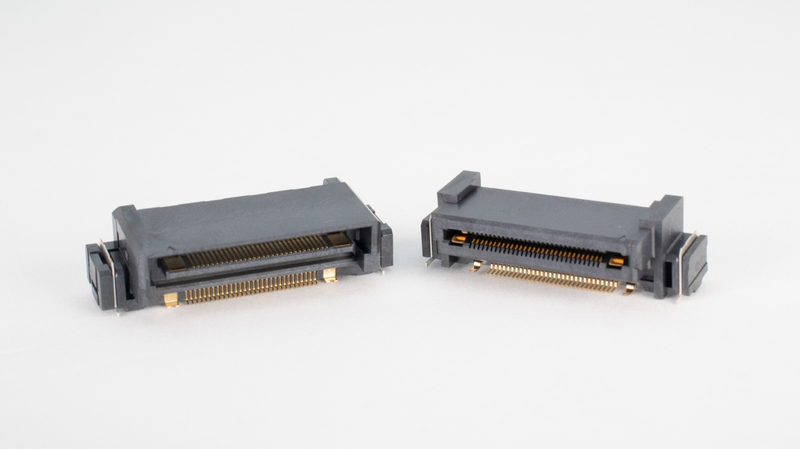

フローティングコネクタ「DTシリーズ」
電源端子付きライトアングルタイプ

ケル株式会社（本社：東京都多摩市、代表取締役社長：春日明）は、フローティングコネクタ「DTシリーズ」電源端子付きライトアングルタイプを開発しております。

＜製品概要＞

- フローティング量はXY方向±0.5mmの可動が可能です。

- 電源用端子を4極設けています。(1端子につき6.0A )

- 信号用端子の極数は30極から140極の展開を想定しています。

- 信号用端子の伝送特性はSATA Rev3.0の要求規格を全て満足しています。

- 使用温度は-40℃から+105℃に対応しています。

- 接続形態は水平接続です。

- 販売中のストレートタイプと嵌合することで垂直接続が可能となります。

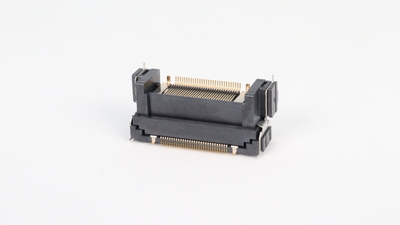

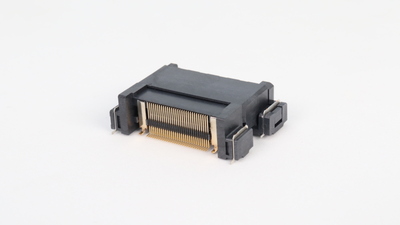

水平接続	垂直接続

「DTシリーズ」電源端子付き(ストレートタイプ)の詳細はこちら

サンプルをご希望の際は、ページ最下部のリンクからお問い合わせいただくか、
当社営業担当までご相談ください。

＜製品仕様＞

- インシュレータ材質：LCP（ガラス繊維入り）UL94V-0材、色：黒

- コンタクト材質　　：銅合金

- コンタクト仕上　　：ニッケルメッキ下地、金メッキ仕上

- 電源端子材質　　　：銅合金

- 電源端子仕上　　　：ニッケルメッキ下地、金メッキ仕上

- 固定金具材質　　　：銅合金

- 固定金具仕上　　　：ニッケルメッキ下地、錫メッキ仕上

- 定格電流　　　　　：1端子につき0.4A (信号用端子)
　　　　　　　　　　　 1端子につき6.0A (電源用端子)

- 接触抵抗　　　　　：80mΩ以下(信号用端子)

- 耐電圧　　　　　　：AC 200V、1分間

- 絶縁抵抗　　　　　：DC 250V、100MΩ以上

- 挿抜耐久性　　　　：100回

- 使用温度範囲　　　：-40℃～+105℃

＜アプリケーション＞

・車両機器市場　　・電力機器市場　・工業機器市場
・電子応用機器市場・遊技機器市場　・事務機器市場

※開発中製品のため仕様や形状、シリーズ名については予告なく変更する可能性がございますのでご了承ください。
