0.75mmピッチ圧着コネクタ「FJCシリーズ」開発のお知らせ

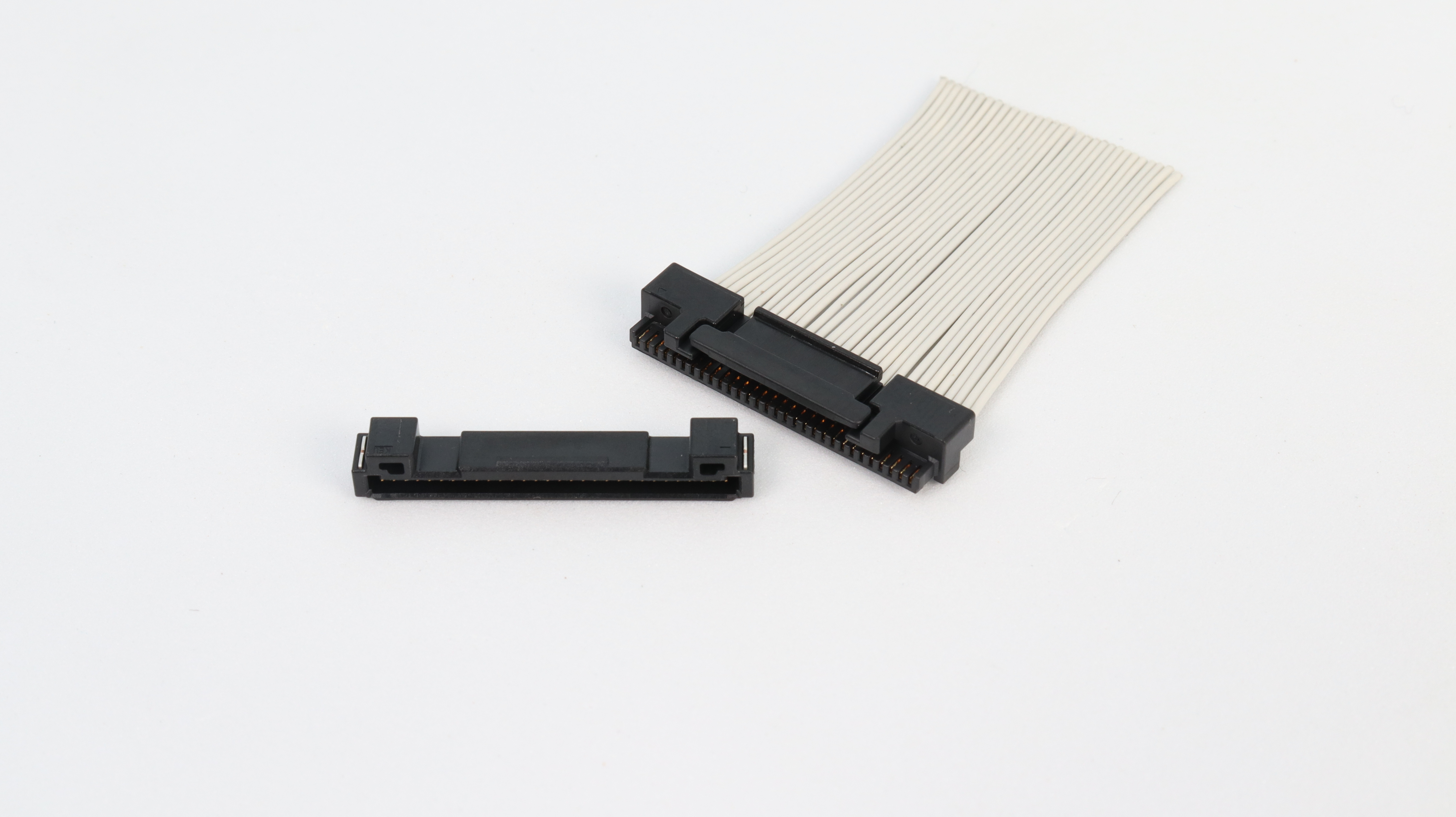

0.75mmピッチ圧着コネクタ「FJCシリーズ」


ケル株式会社(本社:東京都多摩市、代表取締役社長:春日 明)は、0.75mmピッチ圧着コネクタ「FJCシリーズ」を開発しております。

<製品概要>

 - 0.75mmピッチの圧着コネクタです。
 - コネクタ本体の中央にロック機構を搭載しています。
 - 挿入時に指で押し込みをできる部分を設けており、作業性を考慮した形状です。
 - 極数は30極を準備しています。
 - 基板側コネクタはライトアングルタイプです。
 - 嵌合状態で高さ4.18mmの低背設計です。
 - 適合ケーブルはAWG#28~30 (適合被覆外径はΦ0.5~0.6mm)
 - 使用温度は-40℃から+85℃に対応しています。
 - サンプルは、極数が30極のサンプル提供可能です。
サンプルをご希望の際は、ページ最下部のリンクからお問い合わせいただくか、
当社営業担当までご相談ください。


<製品仕様>

 - インシュレータ材質:PBT、9Tナイロン
 - コンタクト材質  :銅合金
 - コンタクト仕上  :ニッケルメッキ下地、金メッキ仕上
 - 固定金具材質   :銅合金
 - 固定金具仕上   :ニッケルメッキ下地、錫メッキ仕上
 - 定格電流     :1端子につき1.0A
 - 接触抵抗     :40mΩ以下
 - 耐電圧      :AC 200V、1分間
 - 絶縁抵抗     :DC 250V、100MΩ以上
 - 挿抜耐久性    :30回
 - 使用温度範囲   :-40℃~+85℃

<アプリケーション>

・遊技機器市場 ・画像機器市場  ・工業機器市場
・事務機器市場 ・医療機器市場

※開発中製品のため仕様や形状、シリーズ名については予告なく変更する可能性がございますのでご了承ください。
