2.5mmピッチ 圧着ケーブル用コネクタ「FTCSシリーズ」開発のお知らせ

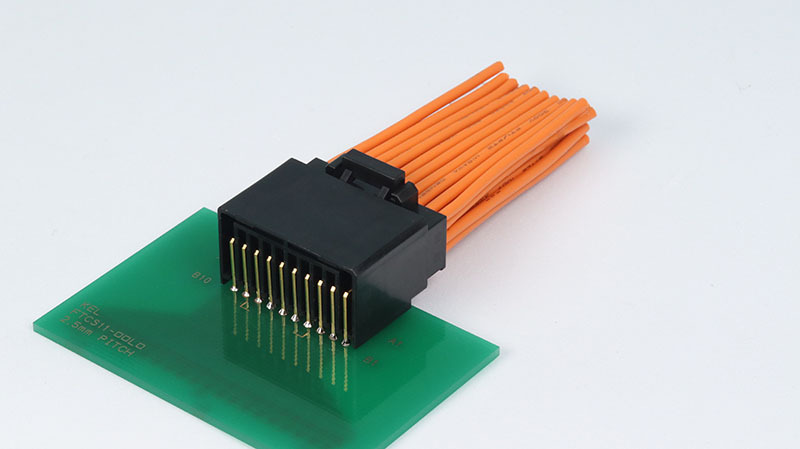

2.5mmピッチ 圧着ケーブル用コネクタ「FTCSシリーズ」


ケル株式会社(本社:東京都多摩市、代表取締役社長:春日 明)は、2.5mmピッチ 圧着ケーブル用コネクタ「FTCSシリーズ」を開発しております。

「FTCSシリーズ」は、1つ端子にケーブル2本圧着が特長の「FTCシリーズ」をもとに小型化した製品です。
「FTCシリーズ」同様にUL1977取得を予定して計画を進めています。

<製品概要>

 - 専用の端子に2本のケーブルを圧着することが可能です。ケーブル1本圧着用の端子も用意いたします。
 - 極数は6、12、20極を予定しています。
 - コネクタはクリック感のある堅牢なロック構造です。
 - 接続形態は基板対ケーブル接続タイプ、パネルマウント中継タイプの2種類です。
 - 基板側のコネクタはストレートタイプとライトアングルタイプを用意しています。
 - 使用温度範囲は-55℃から+105℃に対応しています。

基板側コネクタのライトアングルタイプ、ロック構造付きのケーブル側コネクタは6極、12極と20極のサンプルが提供可能です。
サンプルをご希望の際は、ページ最下部のリンクからお問い合わせいただくか、
当社営業担当までご相談ください。


<製品仕様>

 - インシュレータ材質:PBT
 - コンタクト材質  :銅合金
 - コンタクト接触部仕上げ  :ニッケルメッキ下地、金メッキ仕上
 - コンタクトテール部仕上げ :ニッケルメッキ下地、金メッキ仕上
 - コンタクト圧着部仕上げ  :ニッケルメッキ
 - 定格電流     :1端子につき3.0A MAX.(12極、AWG22番線使用時)
           1端子につき5.5A MAX.(20極、AWG18番線使用時)
           1端子につき6.5A MAX.(12極、AWG18番線使用時)
           1端子につき9.5A MAX.(3極、AWG18番線使用時)
            ※通電する極数により変わります。
 - 接触抵抗     :10mΩ以下
 - 耐電圧      :AC 1,500V、1分間
 - 絶縁抵抗     :DC 500V、1000MΩ以上
 - 挿抜耐久性    :500回
 - 使用温度範囲   :-55℃~+105℃
 - 適合ケーブル     :AWG#22/24/26/28(0.08~0.3sq) (ケーブル2本圧着)
            AWG#18/20/22/24/26/28(0.08~0.75sq)(ケーブル1本圧着)

<アプリケーション>

・電力機器市場  ・工業機器市場
・電子応用機器市場 ・遊技機器市場 ・事務機器市場

※開発中製品のため仕様や形状、シリーズ名については予告なく変更する可能性がございますのでご了承ください。
