フローティングコネクタ「DTシリーズ」シェル付きライトアングルタイプ開発のお知らせ

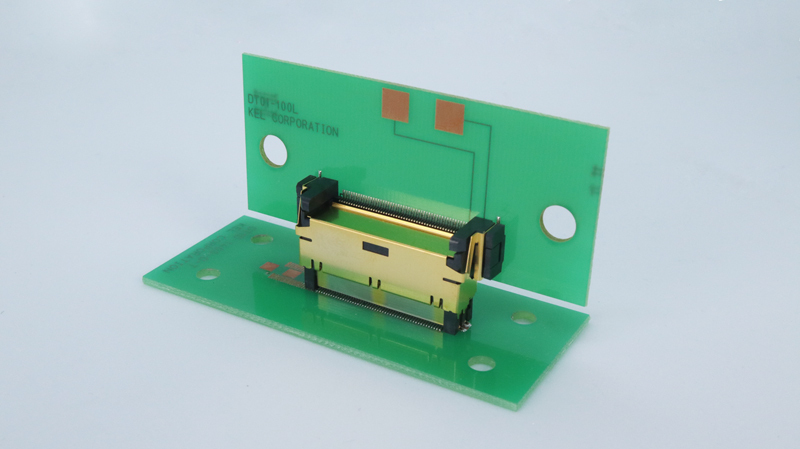

フローティングコネクタ「DTシリーズ」
シェル付きライトアングルタイプ
ケル株式会社（本社：東京都多摩市、代表取締役社長：春日 明）は、フローティングコネクタ「DTシリーズ」シェル付きライトアングルタイプを開発しております。
＜製品概要＞
- コネクタを金属製のシェルで囲むことで、ESD対策やEMC対策を施しています。
- 伝送特性はSATA Rev3.0の要求規格を全て満足しています。
SATA規格相当の高速シリアル伝送に対応します。（差動インピーダンス：100Ω±15%）
- フローティング量はXY方向±0.5mmの可動が可能です。
- 極数は100極を準備しています。
- 接続形態は垂直接続です。
- 使用温度は-40℃から+105℃に対応しています。
- サンプルは、極数が100極のサンプル提供可能です。
サンプルをご希望の際は、ページ最下部のリンクからお問い合わせいただくか、
当社営業担当までご相談ください。
当社営業担当までご相談ください。
＜製品仕様＞
- インシュレータ材質：LCP（ガラス繊維入り）UL94V-0材、色：黒
- コンタクト材質 ：銅合金
- コンタクト接触部仕上げ ：ニッケルメッキ下地、金メッキ仕上
- コンタクトテール部仕上げ ：ニッケルメッキ下地、金メッキ仕上
- シェル ：銅合金
- シェル接触部仕上げ：ニッケルメッキ下地、金メッキ仕上
- シェルテール部仕上げ：ニッケルメッキ下地、金メッキ仕上
- 定格電流 ：1端子につき0.4A (信号用端子)
- 接触抵抗 ：80mΩ以下
- 耐電圧 ：AC 200V、1分間
- 絶縁抵抗 ：DC 250V、100MΩ以上
- 挿抜耐久性 ：100回
- 使用温度範囲 ：-40℃～+105℃
＜アプリケーション＞
・電力機器市場 ・車両機器市場 ・工業機器市場
・電子応用機器市場 ・遊技機器市場 ・事務機器市場
※開発中製品のため仕様や形状、シリーズ名については予告なく変更する可能性がございますのでご了承ください。
・電子応用機器市場 ・遊技機器市場 ・事務機器市場
※開発中製品のため仕様や形状、シリーズ名については予告なく変更する可能性がございますのでご了承ください。
