2.0mmピッチ IP67対応防水コネクタ「FWSシリーズ」バリエーション追加のお知らせ

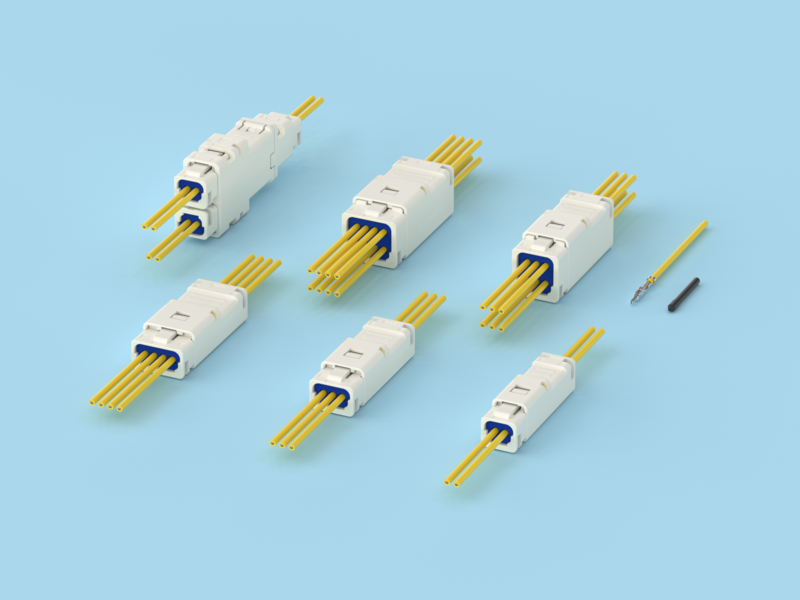

2.0mmピッチ IP67対応 防水コネクタ「FWSシリーズ」


この度、2.0mmピッチIP67対応防水コネクタ「FWSシリーズ」のバリエーション追加をいたします


<追加内容>

今回、「FWSシリーズ」に「FWSB01-02-1」を追加いたします。(以下、「FWSB」)
「FWSB」は2極の分岐タイプです。2.0mmピッチの小型防水コネクタに分岐タイプが加わり、
省スペースで分岐配線が可能になります。
また、圧着端子「#668」と、それに適用するハウジング「FWSP□A-□□-□□」を追加致します。
「#668」は「#652」の特長であった4点接触の構想はそのままに、端子の強度を向上した製品です。

今後、「FWSシリーズ」は「#668」「FWSP□A-□□-□□」を標準品といたしますので、
採用を検討される場合は、本製品でのご検討をお願いいたします。


<「FWSシリーズ」製品概要>

「FWSシリーズ」はロック機構とコンタクト4点接触により接続信頼性が高い構造をしています。
コンタクト形状が雌雄同形のため部品の種類を削減することができます。
加えて、圧着に使用するハンドツールもプラグ・レセプタクル共通で使用することができます。
極数は2、3、4、6、8極と豊富なバリエーションを取り揃えており、ケーブルはAWG#22/24/26/28、被覆外径( Φ1.0~1.7mm )に適合しています。
さまざまなシチュエーションに応じたニーズに対応が可能です。
「FWSシリーズ」はセンサー市場を中心に、車載/家電/事務機/植物工場/住宅設備など、幅広いアプリケーションへの展開を見込んでいます。


<特長>

・2.0mmピッチの防水コネクタとして業界最小クラスの小型・低背を実現しています。
・雌雄同型端子による4点接触で常に安定した接触を実現しています。
・圧着端子は雌雄同型のため、圧着アプリケータの共用化が可能です。
・ケーブルシール及びシールリング内蔵タイプです。
・クリック感があり、堅牢なロック形状を採用しています。
・ハウジング色はナチュラル(白)、赤、黒の3色を用意しています。
・ケーブルシール色はケーブル被覆外径に合わせて青色、オレンジ色の2色を用意しています。
・ケーブル挿入穴を塞ぐダミーピンを用意しています。
・FWSP1A(プラグ側)をFWSB01(レセプタクル側/分岐・中継タイプ)に嵌合させることで省配線が可能です。


<仕様>

・ハウジング材質   :PBT(ガラス繊維入り)UL94V-0材
           (FWSP)色:ナチュラル(白)、赤、黒
           (FWSB)色:ナチュラル(白)
・ケーブルシール材質 :シリコーンゴム 色:青色、オレンジ色
・シールリング材質  :シリコーンゴム
・圧着端子材質    :銅合金
・圧着端子仕上    :(FWSP)銅メッキ下地、リフロー錫メッキ
            (FWSB)ニッケルメッキ下地、錫メッキ
・定格電流      :1端子につき3A MAX.
・保護等級      :IP67
・接触抵抗      :(FWSP)10mΩ以下 (FWSB)20mΩ以下
・耐電圧       :AC 1,000V、1分間 ・絶縁抵抗 :DC500V、1,000MΩ以上
・挿抜耐久性     :50回
・使用温度範囲    :-55℃~+105℃
・適合ケーブル    :AWG#22/24/26/28 (0.08~0.3sq)
           (ケーブル被覆外径Φ1.0~1.7mm) ディスクリートケーブル


<アプリケーション>

・電力機器市場  ・車両機器市場 ・工業機器市場
・電子応用機器市場 ・遊技機器市場 ・事務機器市場
