TSLシリーズ

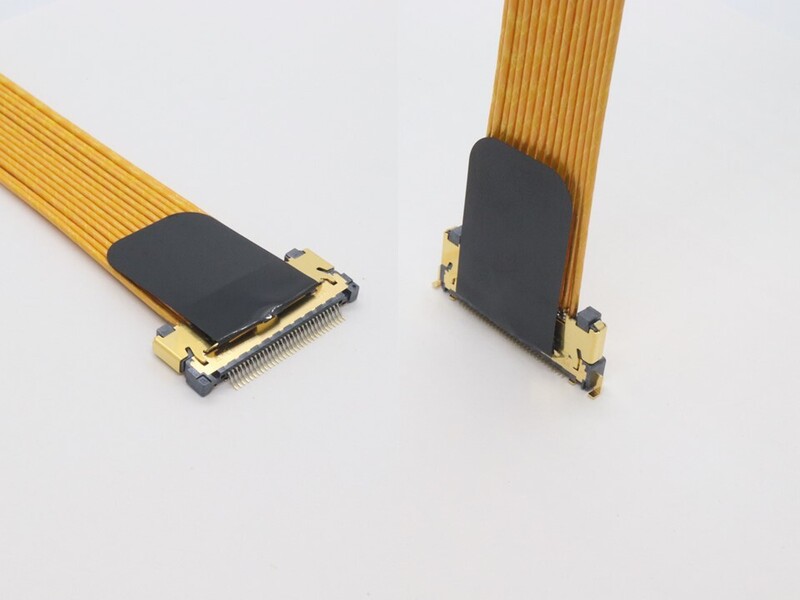

0.55mmピッチ 高性能同軸ハーネス「TSLシリーズ」のケーブル結線及び線材のバリエーション展開をいたします。


「TSL シリーズ」は高速伝送に特化した0.55mmピッチの同軸ハーネスです。

今回、ケーブル結線のバリエーションに「15本結線/ AWG#30」を追加しました。

従来のラインナップである「31本結線（フル） / AWG#36」と差動伝送に特化した「20本結線 / AWG#32」の2種類に「15本結線/ AWG#30」が加わることで、「TSLシリーズ」は伝送に対する要望の解決に貢献します。

発売開始時期　　2021年12月13日(月)

納入開始予定　　2022年1月末以降

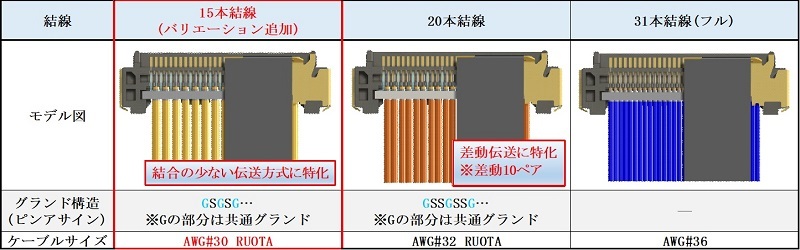

ケーブルバリエーションの詳細については、以下一覧表を参照ください。

<特長>

 -3種類の結線が可能。

 -最大32Gbpsの高速差動伝送に対応。(RUOTA AWG#32, ケーブル長1,000mm)

 -シングルエンドなど結合の少ない伝送方式にも対応。

 -コネクタの材料・形状・寸法調整によるインピーダンスコントロールに加え、 グランドの落とし方や伝送経路をなだらかにして共振対策を行い、減衰量を改善。

 -接触信頼性にかかわる有効嵌合長は0.5mmで設定し、インサートの潜り込み量の削減や、伝送特性にかかわるスタブ長の設計を最適化し、減衰量を改善。

 -多点グランド機構や金属シェルカバーでコネクタ全体を囲い込む構造により、ノイズ対策を強化。

 -東京特殊電線株式会社の高性能同軸ケーブル「RUOTA（ルオータ）」との組み合わせにより、 低損失・低スキューを実現。*「RUOTA」は東京特殊電線株式会社の登録商標です。第5594596号

 -クリック感のある良好なロック構造を採用。

 -コネクタにプルテープを用意し、テープを引くだけでコネクタのロック解除ができ、簡単で確実な抜去が可能。

 -接続方式は水平接続、垂直接続に対応。


<製品仕様>

 - インシュレータ材質：LCP（ガラス繊維入り）UL94V-0材、黒

 - コンタクト材質　　：銅合金

 - コンタクト仕上　　：ニッケルメッキ下地、金メッキ仕上

 - シェル材質　　　　：[TSL00] 銅合金　[TSL21] ステンレス

 - シェル仕上　　　　：ニッケルメッキ下地、金メッキ仕上

 - グラウンドバー材質：銅合金

 - グラウンドバー仕上：ニッケルメッキ下地、錫メッキ仕上

 - 定格電流　　　　　：1端子につき0.8A（AWG#32 RUOTA使用時）

 - 接触抵抗　　　　　：100mΩ以下

 - 耐電圧　　　　　　：AC200V、1分間

 - 絶縁抵抗　　　　　：DC250V、100MΩ以上

 - 使用温度範囲　　　：-40℃～+85℃

 - 挿抜耐久性　　　　：100回

 - 適合ケーブル　　　：AWG#30 / 32 / 36 同軸ケーブル
