【高速伝送・低背】56Gbps(NRZ)フローティングコネクタ開発のお知らせ

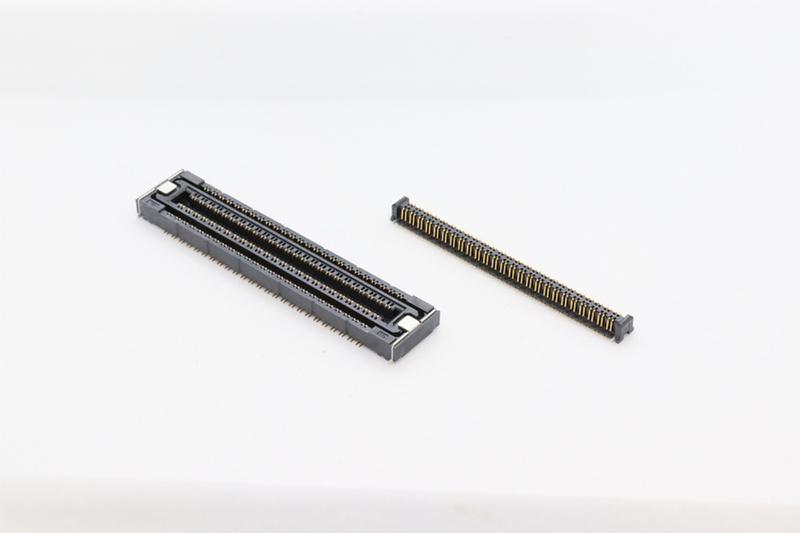

HFシリーズ
ケル株式会社（本社：東京都多摩市、代表取締役社長：土居悦郎）は、56Gbps(NRZ)高速伝送に対応したスタック高さ3mmフローティングコネクタ「HFシリーズ」を開発しております。
主な特長として、GGSS配列により56Gbps(NRZ)の高速伝送を実現。
フローティング量はXY方向±0.4mmの可動が可能です。
使用温度は+105℃に対応しています。
極数は40極から140極、スタック高さ3mmから5mmまでの展開を想定しており、現状は100極、スタック3mmの形状サンプルの提供が可能です。
サンプルをご希望の際は、ページ最下部のリンクからお問い合わせいただくか、当社営業担当までご相談ください。

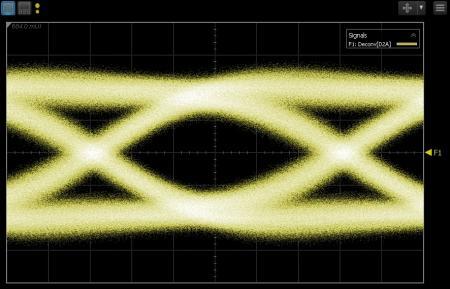

56Gbps(NRZ) アイ ダイアグラム

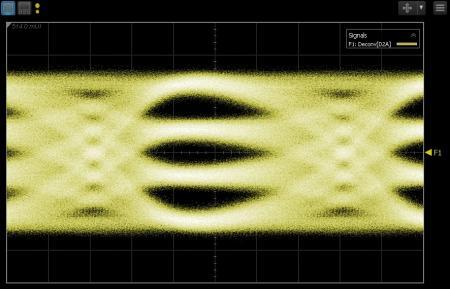

64Gbps(PAM4) アイ ダイアグラム
<特長>
- 56Gbps(NRZ, Sdd21：-3dB@28GHz)の高速差動伝送が可能
- 使用温度は最大+105℃まで対応
- フローティング量はXY方向±0.4mmの可動を実現
- 極数は40極から140極までを展開予定
- スタック高さは3mmから5mmまで展開予定
<製品仕様>
- インシュレータ材質：LCP（ガラス繊維入り）UL94V-0材、色：黒
- コンタクト材質 ：銅合金
- コンタクト仕上 ：ニッケルメッキ下地、金メッキ仕上
- 固定金具材質 ：銅合金
- 固定金具仕上 ：ニッケルメッキ下地、錫メッキ仕上
- 定格電流 ：1端子につき0.5A
- 接触抵抗 ：100mΩ以下
- 耐電圧 ：AC200V、1分間
- 絶縁抵抗 ：DC250V、100MΩ以上
- 挿抜耐久性 ：100回
- 使用温度範囲 ：-40℃～+105℃
<アプリケーション>
- 5G／IoT周辺機器
- 画像機器
※開発中製品のため仕様や形状、シリーズ名については予告なく変更する可能性がございますのでご了承ください。
