5.08mmピッチ 圧着ケーブル用コネクタ「FTCシリーズ」バリエーション展開のお知らせ



この度、5.08mmピッチ ケーブル2本圧着可能のコネクタ「FTCシリーズ」のバリエーション展開をいたします。

①基板側コネクタ・ストレートタイプ(FTC11-□□S□)を販売いたします。
②基板側コネクタ・ライトアングルタイプ(FTC11)、ケーブル中継タイプ(FTC12)、ロック付きタイプ(FTC02)に10極のバリエーションを追加しました。

③基板側コネクタおよび圧着コンタクトに、金メッキ厚0.1μm品のバリエーションを追加しました。
バリエーション一覧は以下の表を参照ください。

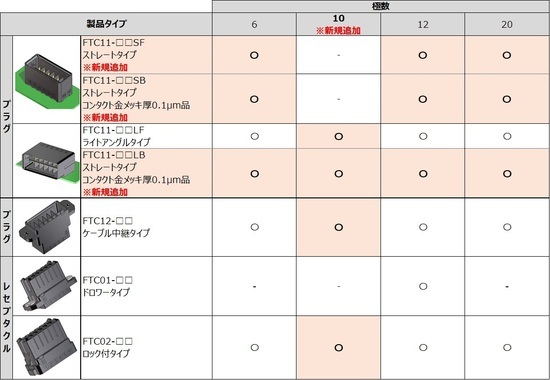

<FTCシリーズ バリエーション一覧表>


<発売製品>
 ・FTC11-□□S□ :プラグ(基板側・ストレートタイプ)
 ・FTC11-□□□B :プラグ(基板側・ストレートタイプ・ライトアングルタイプ)
           コンタクト金メッキ厚0.1μm品
 ・FTC02-10、FTC11- 10L□、FTC12-10: 10極品追加
 ・#625B-□□-□  :FTC0□用圧着コンタクト 金メッキ厚0.1μm品
 ・#641B-□□-□  :FTC1□用圧着コンタクト 金メッキ厚0.1μm品


<主なターゲット市場>
 ・電力機器市場   ・車両機器市場 ・工業機器市場
 ・電子応用機器市場 ・遊技機器市場 ・事務機器市場

<特長>

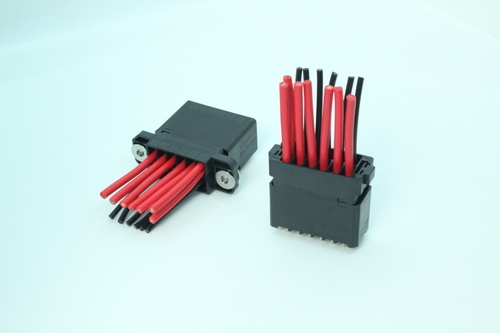

 ・1つのコンタクトにケーブル2本を圧着可能なコネクタです。
 ・適合ケーブルはAWG#14/16/18/20です。
 ・ケーブルを圧着したコンタクトはハウジングの任意の箇所に装着可能です。
 ・ケーブルを2本圧着させる事で、省スペース化を実現し、コネクタ間の電源渡しが可能です。
 ・嵌合誤差XY方向に±3mm吸収する誘い込み形状を搭載しています。
 ・ケーブル側コネクタのネジ止め部分の可動により、嵌合後の可動をXY方向に±0.7mm吸収可能です。(FTC01)
 ・有効嵌合長3mmの高信頼設計です。
 ・挟み込み2点接触構造によりコンタクトの座屈を防ぎ、安定した接触力で信頼性を向上させています。

<仕様>
 ・インシュレータ材質    :PBT(ガラス繊維入り)UL94V-0材、黒色
 ・コンタクト材質      :銅合金
 ・コンタクト仕上      :ニッケルメッキ下地
                接触部/金メッキ
                FTC11-□□□B :0.1μm以上(薄メッキ品)
                                         FTC11-□□□F :0.38μm以上(厚メッキ品)
                                         テール部/金メッキ
 ・取付金具材質      :銅合金
 ・取付金具仕上      :ニッケルメッキ下地、金メッキ
 ・定格電流        :1端子につき5.5A~20A
                    ※使用するケーブルや端子の組み合わせにより定格電流が異なります。
 ・定格電圧        :600V AC・DC
 ・接触抵抗        :10mΩ以下
 ・耐電圧         :AC2,200V、1分間
 ・絶縁抵抗        :DC500V、1,000MΩ以上
 ・挿抜耐久性       :FTC11-□□□B 100回 FTC11-□□□F 500回
 ・使用温度範囲        :-55℃~+105℃
