8Gbpsに対応した±1.0mm高フローティングタイプを追加！
0.5mmピッチ フローティングコネクタ「DTシリーズ」
ハイスタックタイプ 新規バリエーション発売開始のお知らせ
１．製品概要当社ではDTシリーズを含むフローティングコネクタを戦略製品として位置付けており、積極的にバリエーション拡充を計画しています。

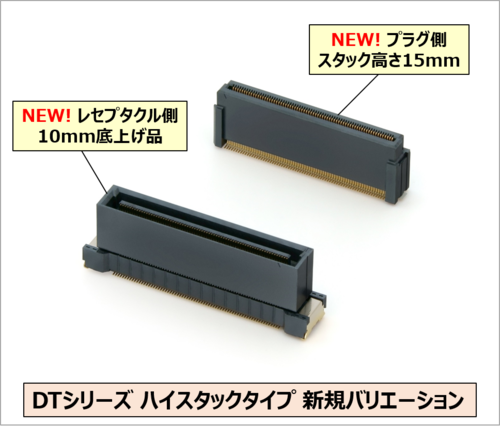

その一環として、今回レセプタクル側のスタック高さを10mm底上げしたタイプと、プラグ側のスタック高さ15mmタイプを新たに発売します。（嵌合時のスタック高さ25mm）
今回発売する10mm底上げのレセプタクルと、既存のスタック高さ20mm用のプラグを組み合わせることで、最大でスタック高さ30mmまでのハイスタックが実現可能です。
今回発売する10mm底上げのレセプタクルを使用したスタック接続では、スタック高さ18mm～30mmまで対応が可能になりますが、既存の製品と合わせると、DTシリーズ全体で対応できるスタック高さは8mm～30mmの16種類。極数は製品タイプにより異なりますが、30極～240極の10種類となります。スタック接続の嵌合組み合わせは100種類近くとなり、幅広いニーズへの対応が可能です。
スタック接続品のスタック高さ／極数のバリエーション詳細は、「３．DTシリーズ（スタック接続品）バリエーション一覧表」を参照ください。
今回発売するレセプタクル側10mm底上げ品の特長として、8Gbps相当の高速シリアル伝送に対応しており、ピュアな伝送を実現しています。（既存のDTシリーズは4Gbps相当） フローティング量においても、既存のDTシリーズがXY方向±0.5mmに対し、10mm底上げ品を使用した場合、2倍のXY方向±1.0mmに対応しており、これまで以上に嵌合時の誤差や、基板実装ズレ等の課題を解決することが可能です。
このようにスペックアップしながらも、基板専有面積は既存DTシリーズと比較して省スペース化を実現し、狭い基板の中でもお客様が求める基板設計に対応する事が可能です。
当社では今後もバリエーションの幅を広げ、高速伝送対応のフローティングコネクタとしてお客様の要求に対応できるよう一層の製品充実を図っていきます。
２．特長
●高速伝送に対応した0.5mmピッチフローティングコネクタ
●伝送特性は8Gbps相当の高速シリアル伝送に対応し
●XY方向に±1.0mmの高いフローティング量を確保
●有効嵌合長1.5mmの高信頼設計
●スタック高さは8mm～最大30mmの16種類に対応
●極数は30極から最大240極まで10種類を用意
（スタック高さ及び極数の詳細は次項のバリエーション一覧表を参照ください）

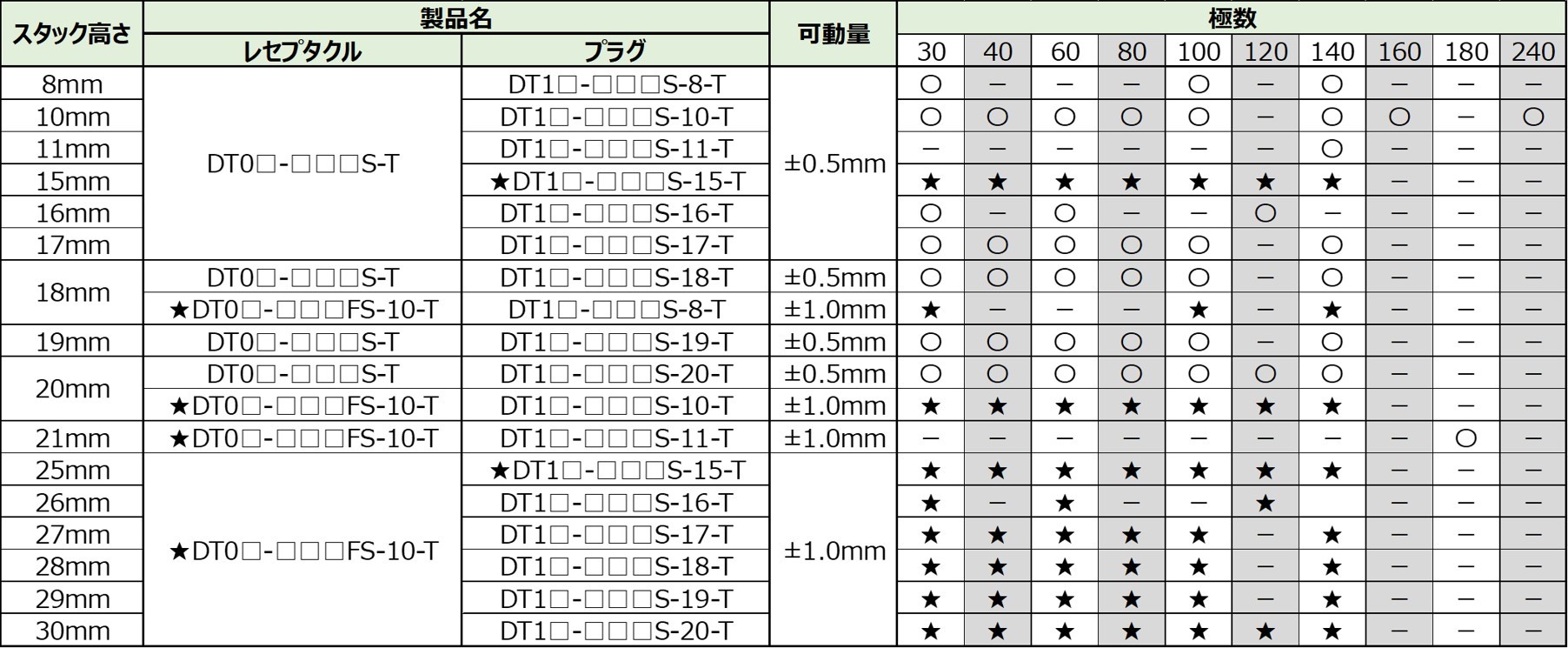

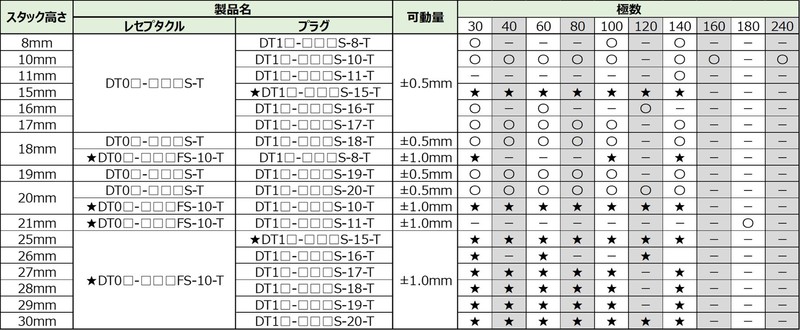

３．DTシリーズ バリエーション一覧表
★新規追加対応品
４．対象機器
車載機器市場、ＦＡ関連市場、遊技機器市場、医療機器市場、画像機器市場、通信機器市場、各種小型機器
５．製品仕様
■インシュレータ材質 ：LCP（ガラス繊維入り）UL94V-0材、黒色
■コンタクト材質 ：銅合金
■コンタクト仕上 ：ニッケルメッキ下地、金メッキ仕上
■固定金具材質 ：銅合金
■固定金具仕上 ：（レセプタクル側）ニッケルメッキ下地、金メッキ仕上
（プラグ側）ニッケルメッキ下地、錫メッキ仕上
■防塵テープ ：ポリイミド
■定格電流 ：1端子につき0.5A（DT0□-□□□FS-10-T嵌合時）
1端子につき0.4A（DT0□-□□□S-T嵌合時。但し、同時通電は140極以下とする）
■接触抵抗 ：80mΩ以下
■耐電圧 ：AC200V、1分間
■絶縁抵抗 ：DC250V、100MΩ以上
■使用温度範囲 ：－40℃～＋105℃
