業界最小クラスで高信頼4点接触、使い勝手にこだわった高信頼防水コネクタ(中継タイプ)の第2弾!
IP67対応 2.0mmピッチ 小型防水コネクタ「FWSシリーズ」開発のお知らせ

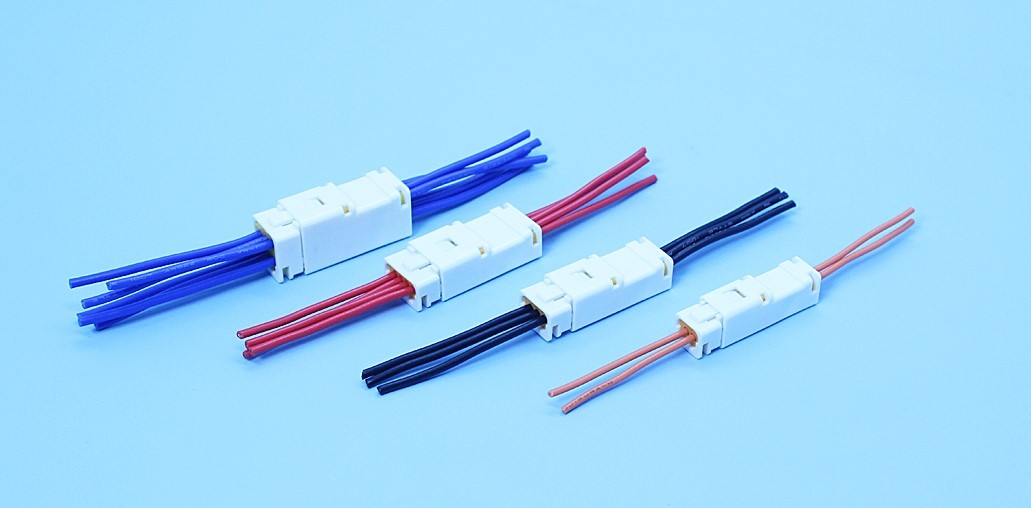

当社はこの度、2.0mmピッチの小型防水コネクタ「FWSシリーズ」(中継タイプ)を開発しました。「FWSシリーズ」は当社にとって「FWシリーズ」に続く防水コネクタの第2弾です。小型ながら電気機器内への異物の侵入に対する保護等級は「IP67」に対応し、耐塵形であると同時に、優れた防水性能を有しています。
同シリーズの最大の特長は、2.0mmピッチ防水コネクタにおいて、業界最小クラスの小型・低背化を実現しています。嵌合時高さ 8.2mm/長さ 28.45mm(1列品)で、狭いスペースでの接続/配線を容易にしています。
圧着端子は、当社が独自に開発した雌雄同型の圧着端子を採用しています。高信頼なバネによる4点接触により、高い接続信頼性を実現しました。ロック構造は確かなクリック感を持ち確実な嵌合を可能とし、半嵌合を防止する構造を採用しました。
同シリーズは既に販売している当社5.0㎜ピッチ防水コネクタ「FWシリーズ」同様、ユーザーの作業工数削減を考慮して開発されてます。圧着端子を雌雄同型にする事で、圧着アプリケータは雌雄共通で使用が可能です。またケーブルシール/シールリングをハウジングに装着済みの状態で納品することで、ユーザーは端子を圧着したケーブルを挿入するだけでハーネス品の組立が可能です。
極数は、1列タイプは2, 3, 4極、2列タイプは6, 8極を用意しています。ハウジングカラーは白を用意していますが、今後カラーバリエーションを増やして作業時の視認性を高めるべく順次開発、対応していきます。
量産開始は2021年2月を予定しています。既に一部サンプル出荷も開始しており、順次お客様のご要求に応える準備を始めています。またダミーピン、分岐・中継タイプ製品の開発を検討中であり、更なる商品の充実化を図ります。
今回、小型防水コネクタを開発したことにより、これまで対応出来なかった小型機器への対応、機器のスペースの有効活用、機器の軽量化、トータルコストダウンにも貢献できると考えています。
<主な特長>
・2.0mmピッチの防水コネクタとして、業界最小クラスの小型・低背を実現。
・小型・低背でありながら、IP67の優れた防水防塵性を確保
・高信頼なバネにのよる4点接触で安定した接触を実現。
・雌雄同型端子のため圧着ツール(アプリケータ、ハンドツール)の共用化が可能。
・有効嵌合長は1.0mmの高信頼設計。
・ケーブルシール及びシールリング内蔵タイプ。
・抜き治具は市販の精密ドライバーで容易にリペアが可能。
・半嵌合(ロックが掛かっていない状態)防止構造を採用。
・極数バリエーションが豊富(2,3,4,6,8極)
・使用温度範囲は-55~+105℃対応で、幅広い機器に使用可能
<主な仕様>
・インシュレータ材質 :PBT(ガラス繊維入り)UL94V-0材、色:白色
・圧着端子材質 :銅合金
・圧着端子仕上 :ニッケルメッキ下地、(接触部・圧着部)リフロー錫メッキ仕上
・ケーブルシール/シールリング材質 :シリコーンゴム、色:黄色
・定格電流 :1端子につき3A
・保護等級 :IP67
・接触抵抗 :10mΩ以下
・耐電圧 :AC1,000V、1分間
・絶縁抵抗 :DC500V、1,000MΩ以上
・挿抜耐久性 :50回
・使用温度範囲 :-55℃~+105℃
・適合電線 :AWG#22/24/26/28(0.08~0.3sq)
(ケーブル被覆外径φ1.3~1.7mm)
<ターゲット市場>
・センサー市場 ・医療機器市場 ・リテール市場(自販機、物販機、ショーケース等)
・ドローン市場 ・照明機器市場(LED照明等) ・アグリ市場(植物工場等)
・家電市場(洗濯機、冷蔵庫等) ・セキュリティ市場(屋外用照明/監視カメラ)
・車載機器市場(車、2輪、電動自転車等) ・住宅設備(給湯器、水回り等)
・その他設備機器市場
※仕様については変更になる可能性がございますのでご了承ください。
