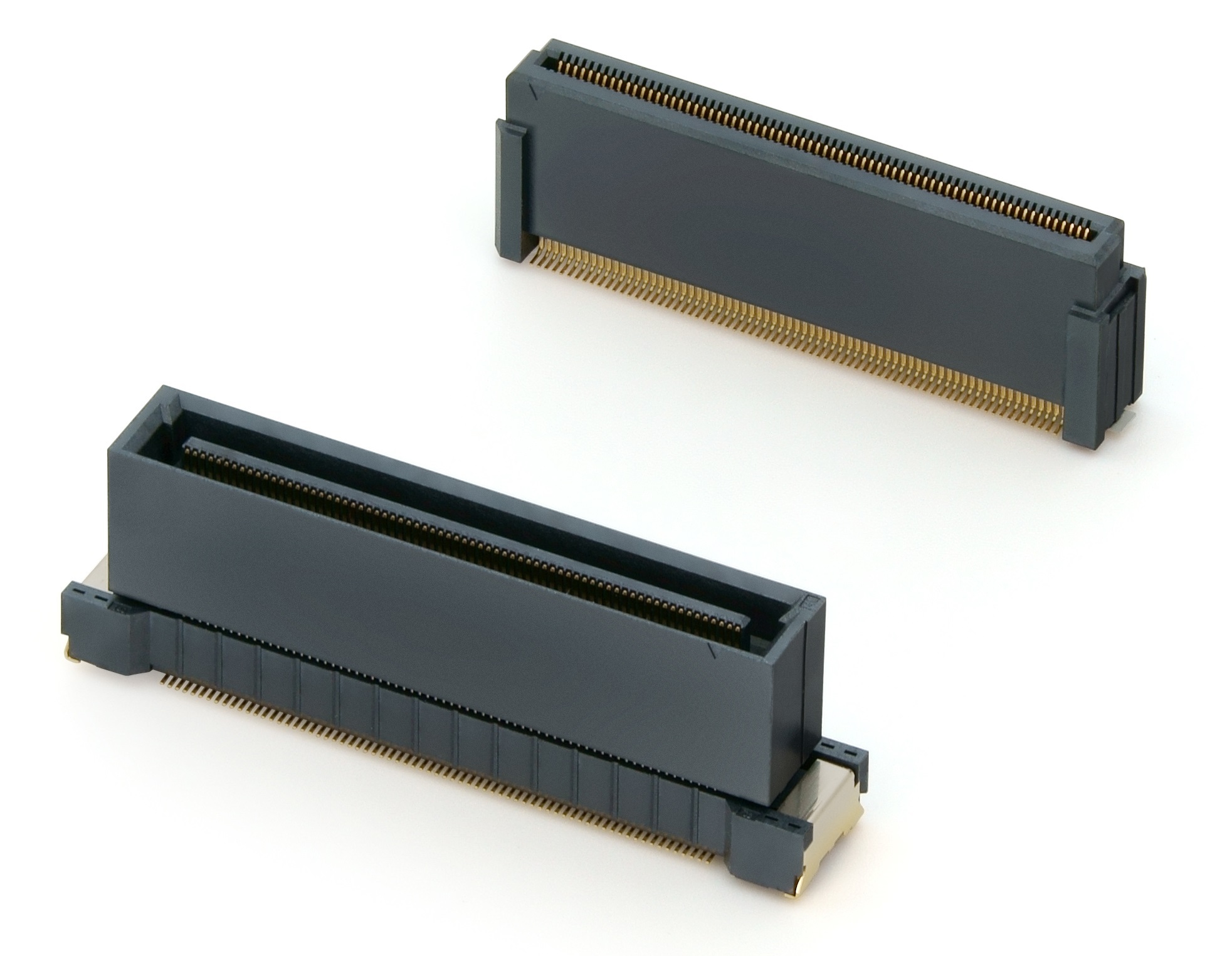

高速伝送対応フローティングコネクタ 「DTシリーズ」 スタック高さ25mmタイプ開発のお知らせ

この度、当社では高速伝送対応 0.5mmピッチフローティングコネクタ「DTシリーズ」のスタック高さ25mmタイプを追加開発しました。

「DTシリーズ」は同社が注力しているフローティングコネクタのバリエーションの1つで、2019年12月には同シリーズのスタック高さ30mmを開発しています。今回はスタック高さ25mmタイプを追加開発し、高機能ハイスタックタイプのバリエーション拡充を図ります。

今回は同シリーズのプラグ側コネクタ・スタック高さ15mm品を開発し、レセプタクル側のスタック高さを10mm底上げしたタイプと嵌合させることで、スタック高さ25mmを実現しています。

スタック高さ30mm品と同様、XY方向に±1.0mmの高いフローティング量を確保し、8Gbps相当の高速シリアル伝送が可能です。極数は30極から140極まで7種類を開発します。

さらに既存のDTシリーズのレセプタクル側と組み合わせることで、スタック高さ15mm品に対応が可能です。※15mmタイプはフローティング量±0.5mmに対応します。

<主な特徴>
・高速伝送に対応した0.5mmピッチフローティングコネクタ
・伝送特性は8Gbps相当の高速シリアル伝送に対応
・XY方向に±1.0mmの高いフローティング量を確保
・有効嵌合長1.5mmの高信頼設計
・スタック高さは25mmに対応
 既存のDTシリーズのレセプタクル側との組み合わせでスタック高さ15mmにも対応
・極数は30、40、60、80、100、120、140極の7種類


<主な仕様>
・インシュレータ材質 :LCP(ガラス繊維入り)UL94V-0材、黒色
・コンタクト材質   :銅合金
・コンタクト仕上   :ニッケルメッキ下地、金メッキ仕上
・固定金具材質    :銅合金
・固定金具仕上    :ニッケルメッキ下地、金メッキ仕上 (レセプタクル)
            ニッケルメッキ下地、錫メッキ仕上 (プラグ)
・防塵テープ材質   :ポリイミド
・定格電流      :1端子につき0.4A
・接触抵抗      :80mΩ以下
・耐電圧       :AC200V、1分間
・絶縁抵抗      :DC250V、100MΩ以上
・使用温度範囲    :-40℃~+105℃
※仕様については変更になる可能性がございますのでご了承ください。

「DTシリーズ」スタック高さ25mmタイプの詳細を知りたい方は、こちらからお問い合わせください。
