32Gbps 高速伝送対応 0.55mmピッチ高性能同軸ケーブル用コネクタ「TSLシリーズ」新発売のお知らせ
＜製品概要＞

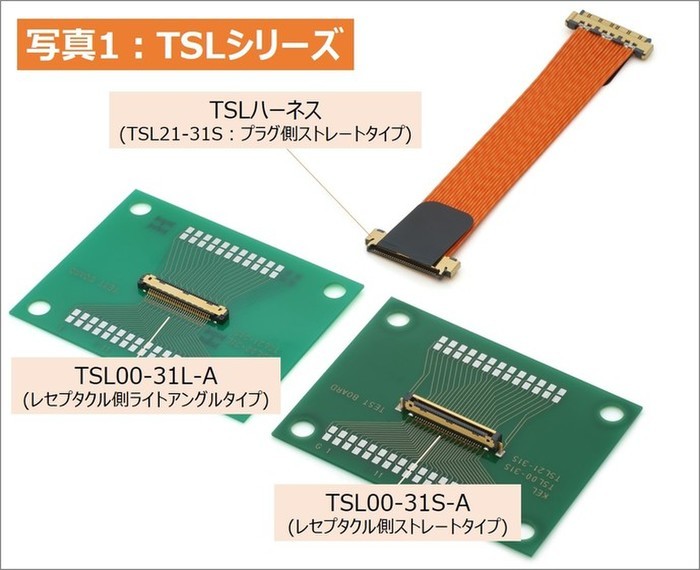

TSL シリーズは、ハーネス長1,000mm で32Gbps 差動高速伝送を可能にした次世代ハーネスです。（写真1参照）
0.55mm ピッチ、31 ピンで差動10 ペア（AWG#32 同軸20本結線）、1 本のハーネスで320Gbps の伝送が可能になります。
高速伝送を実現するために、コネクタの材料・形状・寸法調整によるインピーダンスコントロールに加え、グランドの落とし方や伝送経路をなだらかにすることで、共振対策を行っています。
また、接触信頼性にかかわる有効嵌合長は0.5mm で設定し、インサートの潜り込み量を削減しています。伝送特性にかかわるスタブ長の設計も最適化し、減衰量の改善をしています。
それ以外にも、従来の極線同軸ケーブル用コネクタで既に採用している多点グランド機構や、金属シェルカバーでコネクタ全体を囲い込む構造を継承し、ノイズ対策を強化しています。
当シリーズのもう一つの特長は、東京特殊電線株式会社（TOTOKU社）の高性能同軸ケーブル「RUOTA（ルオータ）」*と組み合わせることにより、低損失・低スキューを実現している点です。
*「RUOTA」は東京特殊電線株式会社の登録商標です。第5594596号
またハーネス製品として当社が品質保証をします。当社の指定工場にてハーネスアセンブリを行い、当社で全数検査をしたうえで納品しますので、安心してご使用いただけます。性能はRUOTA AWG#32, ケーブル長1,000mmまでであれば、ペア内スキュー10psを保証します。
さらに当シリーズは、クリック感のある良好なロック構造を有しています。コネクタにプルテープが付いており、テープを引くことでロック解除と同時に抜去が可能で、作業性の向上を図っています。
極数は31極を用意しています。基板側（レセプタクル）はライトアングルタイプ（TSL00-31L）とストレートタイプ（TSL00-31S）、ケーブル側（プラグ）コネクタはストレートタイプ（TSL21-31S）を揃え、接続方式は水平接続と垂直接続に対応しています。
※当シリーズはハーネス製品として提供するため、プラグ側コネクタ（TSL21-31S）単体での販売はございません。
※使用するケーブルやハーネス仕様の詳細は、当社営業担当までお問い合わせください。
＜対象市場＞
・5G／IoT周辺機器
・放送／画像機器市場（IP伝送装置、4K/8Kカメラ、ビデオサーバ）
・通信機器市場（固定・移動体通信装置、スペクトラムアナライザ、サーバ）
・医療機器市場（画像診断装置、メディカルカメラ）
・車載機器市場（車載カメラ、ADAS）
＜特長＞
●最大32Gbpsの高速差動伝送に対応。
●コネクタの材料・形状・寸法調整によるインピーダンスコントロールに加え、
グランドの落とし方や伝送経路をなだらかにして共振対策を行い、減衰量を改善。
●接触信頼性にかかわる有効嵌合長は0.5mmで設定し、インサートの潜り込み量の削減や、
伝送特性にかかわるスタブ長の設計を最適化し、減衰量を改善。
●多点グランド機構や金属シェルカバーでコネクタ全体を囲い込む構造により、ノイズ対策を強化。
●東京特殊電線株式会社の高性能同軸ケーブル「RUOTA（ルオータ）」との組み合わせにより、
低損失・低スキューを実現。*「RUOTA」は東京特殊電線株式会社の登録商標です。第5594596号
●クリック感のある良好なロック構造を採用。
●コネクタにプルテープを用意し、テープを引くだけでコネクタのロック解除ができ、簡単で確実な抜去が可能。
●接続方式は水平接続、垂直接続に対応。
<製品仕様>
■インシュレータ材質 ：LCP（ガラス繊維入り）UL94V-0材、黒
■コンタクト材質 ：銅合金
■コンタクト仕上 ：ニッケルメッキ下地／金メッキ仕上
■シェル材質 ：[TSL00] 銅合金 [TSL21] ステンレス
■シェル仕上 ：ニッケルメッキ下地／金メッキ仕上
■グラウンドバー材質 ：銅合金
■グラウンドバー仕上 ：ニッケルメッキ下地／錫メッキ仕上
■定格電流 ：1端子につき0.8A（RUOTA使用時）
■接触抵抗 ：100mΩ以下
■耐電圧 ：AC200V、1分間
■絶縁抵抗 ：DC250V、100MΩ以上
■使用温度範囲 ：－40℃～＋85℃
■挿抜耐久性 ：100回
■適合ケーブル ：AWG#32 / 36 同軸ケーブル
