フローティング量±1.0mmで従来の2倍！

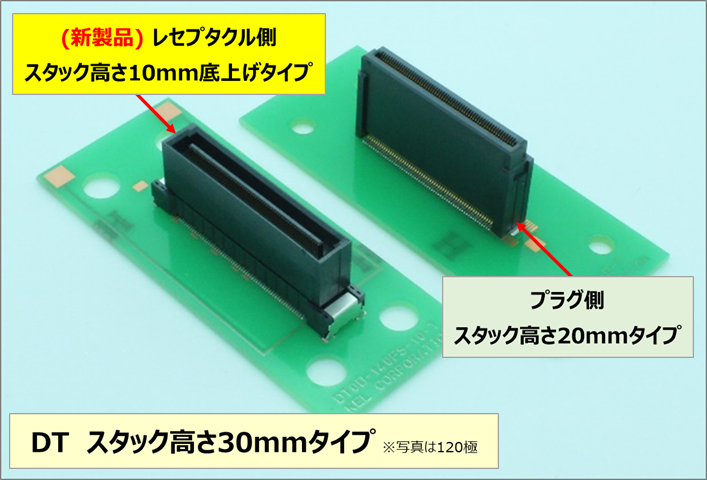

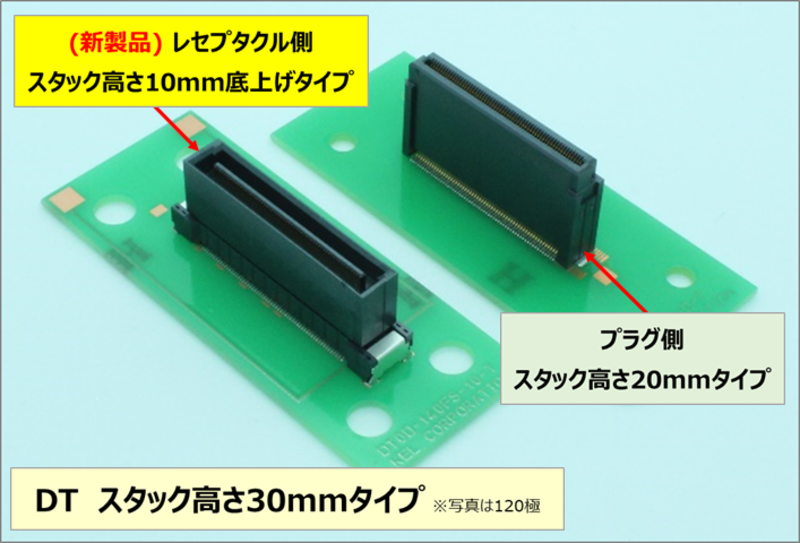

「DTシリーズ」スタック高さ30mmタイプ開発のお知らせ
この度、当社では高速伝送対応 0.5mmピッチフローティングコネクタ「DTシリーズ」のスタック高さ30mmタイプを開発しました。
スタック高さ10mm底上げタイプの特長として、フローティング量（可動量）は従来品のXY方向±0.5mmに対し、2倍の±1.0mmに増量しました。フローティング量は増えていながらも、基板専有面積は従来品と比較して－8%の省スペース化を実現しています。また高速伝送に対応しており、8Gbps相当の高速シリアル伝送が可能です。
スタック高さのバリエーションは、既存のプラグ側と嵌合することで18mmから30mmまで8種類のスタック高さに対応します。極数は30極から140極まで7種類を用意しています。
＜主な特徴＞
・高速伝送に対応した0.5mmピッチフローティングコネクタ。
・伝送特性は8Gbps相当の高速シリアル伝送に対応。
・フローティング量はXY方向に±1.0mmを確保。
・有効嵌合長1.5mmの高信頼設計。
・スタック高さは既存のプラグ側と嵌合可能で、
18、20、21、26、27、28、29、30mmの8種類のスタック高さに対応。
・極数は30、40、60、80、100、120、140極の7種類。
＜主な仕様＞
・インシュレータ材質 ：LCP（ガラス繊維入り）UL94V-0材、黒色
・コンタクト材質 ：銅合金
・コンタクト仕上 ：ニッケルメッキ下地、金メッキ仕上
・固定金具材質 ：銅合金
・固定金具仕上 ：ニッケルメッキ下地、錫メッキ仕上
・防塵テープ材質 ：ポリイミド
・定格電流 ：1端子につき0.5A
・接触抵抗 ：80ｍΩ以下
・耐電圧 ：AC200V、1分間
・絶縁抵抗 ：DC250V、100MΩ以上
・使用温度範囲 ：－40℃～＋105℃
「DTシリーズ」スタック高さ30mmタイプの詳細を知りたい方は、こちらからお問い合わせください。
※仕様については変更になる可能性がございますのでご了承ください。
