5.0mmピッチ IP67対応 防水コネクタ 「FWシリーズ」 分岐・中継タイプ 新発売のお知らせ
この度、ケルでは5.0mmピッチ IP67対応 防水コネクタ 「FWシリーズ」 分岐・中継タイプを発売します。
＜概要＞
「FWシリーズ」は当社初の防水コネクタ製品です。電気機器などの防塵・防水の性能標準を示す保護等級は「IP67」に対応し、耐塵形であると同時に、優れた防水性能を有しています。
同シリーズ一番の特長は、5.0mmピッチの防水コネクタとして業界最小クラスの嵌合時高さ・長さを実現している点です。今回発売する分岐・中継タイプは、ケーブルを中継し分岐させることで筐体内部での省配線が可能です。最小径φ32.6mm（4極の場合）のダクトに通すことができ、狭いスペースでの回路系統の確認が容易です。またコネクタの形状は、ステーや加工した板金にコネクタを取り付けることを想定し、結束バンドでの固定がしやすい形状です。
同シリーズは、小型ながら安定した接続を実現するため、当社が独自に開発した雌雄同型の圧着端子を採用しています。独立したバネによる3点接触により高い接続信頼性を有しています。また端子形状だけでなくコネクタのロック構造も確かなクリック感を有し、確実な嵌合を可能にします。堅牢性にも優れることで不意の抜去を防ぎ、安定した接続を保持します。
極数は2／3／4極、ハウジングの色は白、黒の2種類から選択できます。白と黒のカラーバリエーションは幅広い市場での使用を想定しており、プラグ側コネクタ（FWP11・白、赤、青、黒の4色展開）との組み合わせで作業時の視認性を高める役割を果たします。
<FWシリーズ B（分岐・中継）タイプ 使用のメリット>
＜特長＞
●5.0mmピッチの分岐・中継タイプの防水コネクタとして、業界最小クラスの小型化を実現。
●電気機器内への異物の挿入に対する保護等級は「IP67」に対応。
●雌雄同型端子による3点接触で常に安定した接触を実現。
●有効嵌合長は1.5mmの高信頼設計。

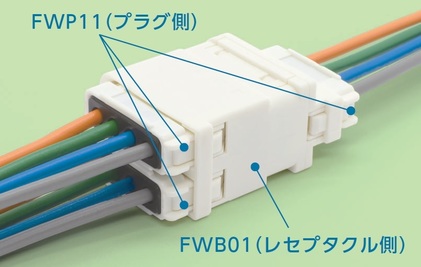

●FWP11（プラグ側）をFWB01（レセプタクル側／分岐・中継タイプ）に嵌合させることで省配線が可能。
●クリック感があり、堅牢なロック形状を採用。
●ハウジング色は白（ナチュラル）、黒（ブラック）の2色から選択が可能。
＜製品仕様＞
■インシュレータ材質 ：PBT（ガラス繊維入り）UL94V-0材 色：白、黒
■圧着端子材質 ：銅合金
■圧着端子仕上 ：ニッケルメッキ下地、（接触部／圧着部）錫メッキ仕上
■シールリング材質 ：シリコーンゴム
■定格電流 ：[AWG#16] 1端子につき10A MAX.
[AWG#18/20/22] 1端子につき7A MAX.
■保護等級 ：IP67
■接触抵抗 ：20mΩ以下
■耐電圧 ：AC1,700V、1分間
■絶縁抵抗 ：DC500V、1,000MΩ以上
■使用温度範囲 ：－55℃～＋105℃
＜対象機器＞
・アグリ市場 （植物工場、酪農、水田等）
・照明機器市場（LEDディスプレイ、街灯、トンネル内照明等）
・空調機器市場（業務用エアコン）
・厨房機器市場（業務用ショーケース、自動販売機、コーヒーサーバー等）
・衛生機器市場（洗面所、浴室、トイレ機器等）
・セキュリティ市場（監視カメラ）
・ドローン市場／その他設備機器市場
※FWシリーズのカタログはこちらからダウンロードできます。
