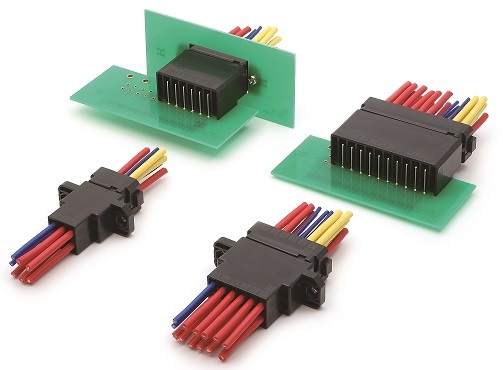

FTCシリーズ ケーブル中継タイプ 新発売の案内
5.08mmピッチ 圧着ケーブル用コネクタ ケーブル2本圧着可能タイプ
この度、5.08mm ケーブル2本圧着可能コネクタ「FTCシリーズ」のバリエーション展開をいたします。「FTCシリーズ」の従来のラインナップであるドロワータイプ（FTC01）、ロック付きタイプ（FTC02）に続き、今回はケーブル中継タイプ（FTC12／プラグ側）を発売します。
またケーブル中継タイプと合わせて、基板側コネクタ・ライトアングルタイプ（FTC11）、ケーブル側コネクタ・ロック付きタイプの6極と20極のバリエーションを追加しました。
バリエーション一覧は以下の表を参照ください。

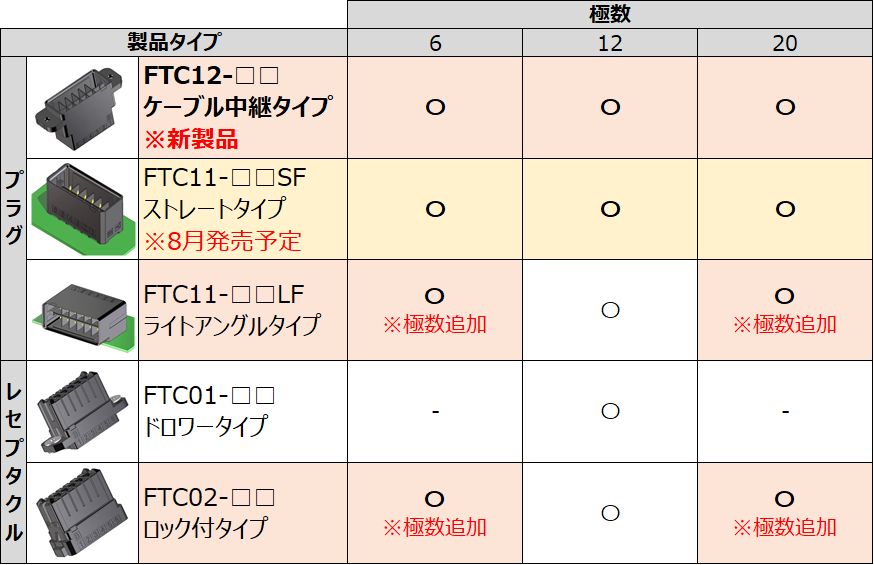

<FTCシリーズ バリエーション一覧表>
今後、基板側コネクタのストレートタイプを8月に発売を予定しています。また6、12、20極以外の極数展開や、圧着コンタクトの低価格タイプ（金メッキ厚0.1μｍ品）を開発中であり、引き続きラインナップを拡充してまいります。詳細は当社営業担当までご相談下さい。
＜新製品＞
・FTC12：プラグ（ケーブル中継タイプ） 6 / 12 / 20極
＜極数バリエーション追加＞
・FTC02：レセプタクル（ケーブル側コネクタ・ロック付きタイプ） 6 / 20極
・FTC11：プラグ（基板側コネクタ・ライトアングルタイプ） 6 / 20極
＜FTCシリーズの主な特長＞
・1つのコンタクトにケーブル2本を圧着可能なコネクタです。
・適合ケーブルはAWG#14/16/18/20です。
・ケーブルを圧着したコンタクトはハウジングの任意の箇所に装着可能です。
・ケーブルを2本圧着させる事で、省スペース化を実現し、コネクタ間の電源渡しが可能です。
・嵌合誤差XY方向に±3mm吸収する誘い込み形状を搭載しています。
・ケーブル側コネクタのネジ止め部分の可動により、
嵌合後の可動をXY方向に±0.7mm吸収可能です。（FTC01）
・有効嵌合長3mmの高信頼設計です。
・挟み込み2点接触構造によりコンタクトの座屈を防ぎ、安定した接触力で信頼性を向上させています。
＜製品仕様＞
・インシュレータ材質 ：PBT（ガラス繊維入り）UL94V-0材、黒色
・コンタクト材質 ：銅合金
・コンタクト仕上 ：[FTC0□/12] ニッケルメッキ下地
接触部／金メッキ仕上 圧着部／ニッケルメッキ
[FTC11] ニッケルメッキ下地、金メッキ仕上
・取付金具材質 ：銅合金
・取付金具仕上 ：ニッケルメッキ下地、金メッキ仕上
・ワッシャー／リベット材質 ：ステンレス
・定格電流 ：[AWG#14/16] 1端子につき8.5A MAX.（1端子通電時16A可）
[AWG#18] 1端子につき7.5A MAX.（1端子通電時15A可）
[AWG#20] 1端子につき7.0A MAX.（1端子通電時14A可）
・接触抵抗 ：10ｍΩ以下
・耐電圧 ：AC2,200V、1分間
・絶縁抵抗 ：DC500V、1,000MΩ以上
・挿抜耐久性 ：500回
・使用温度範囲 ：-55℃～+105℃
・圧着部引張強度 ：[AWG#14/16]190N以上、[AWG#18]120N以上、[AWG#20]75N以上
・適合電線 ：AWG#14/16/18/20
※FTCシリーズの製品カタログはこちらからダウンロードできます。
