「DTシリーズ」シェル付きタイプ新発売のお知らせ

高速伝送対応 0.5mmピッチ フローティングコネクタ

この度、ケルでは高速伝送対応 0.5mmピッチフローティングコネクタ「DTシリーズ」シェル付きタイプを新発売します。

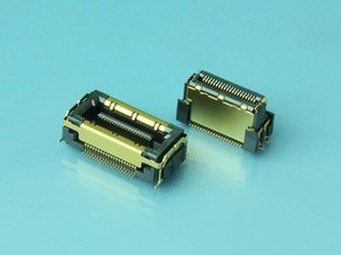

写真1:DTシリーズ シェル付きタイプ 30p

<製品概要>
 「DTシリーズ」は0.5mmピッチのフローティングコネクタながら、SATA規格相当の高速シリアル信号伝送に対応するコネクタです。スタック/水平/垂直の三次元接続が可能であり、最近ではスタック高さ最大20mmまで対応しているハイスタックタイプを追加するなど、お客様の選択肢を拡げるようバリエーション強化を図っています。

 更なるバリエーション拡充として今回新発売するシェル付きタイプは、ESD対策EMC対策を想定した製品です。
金属製のシェルでコネクタを囲むことで静電気やノイズから信号を守り、またシェル同士が接触することでグランド強化を可能としています。

 接続方式はスタック接続(高さ10mm)、極数は30、40極を用意しています。(写真1参照)
 また100極タイプも開発中です。(写真2参照)

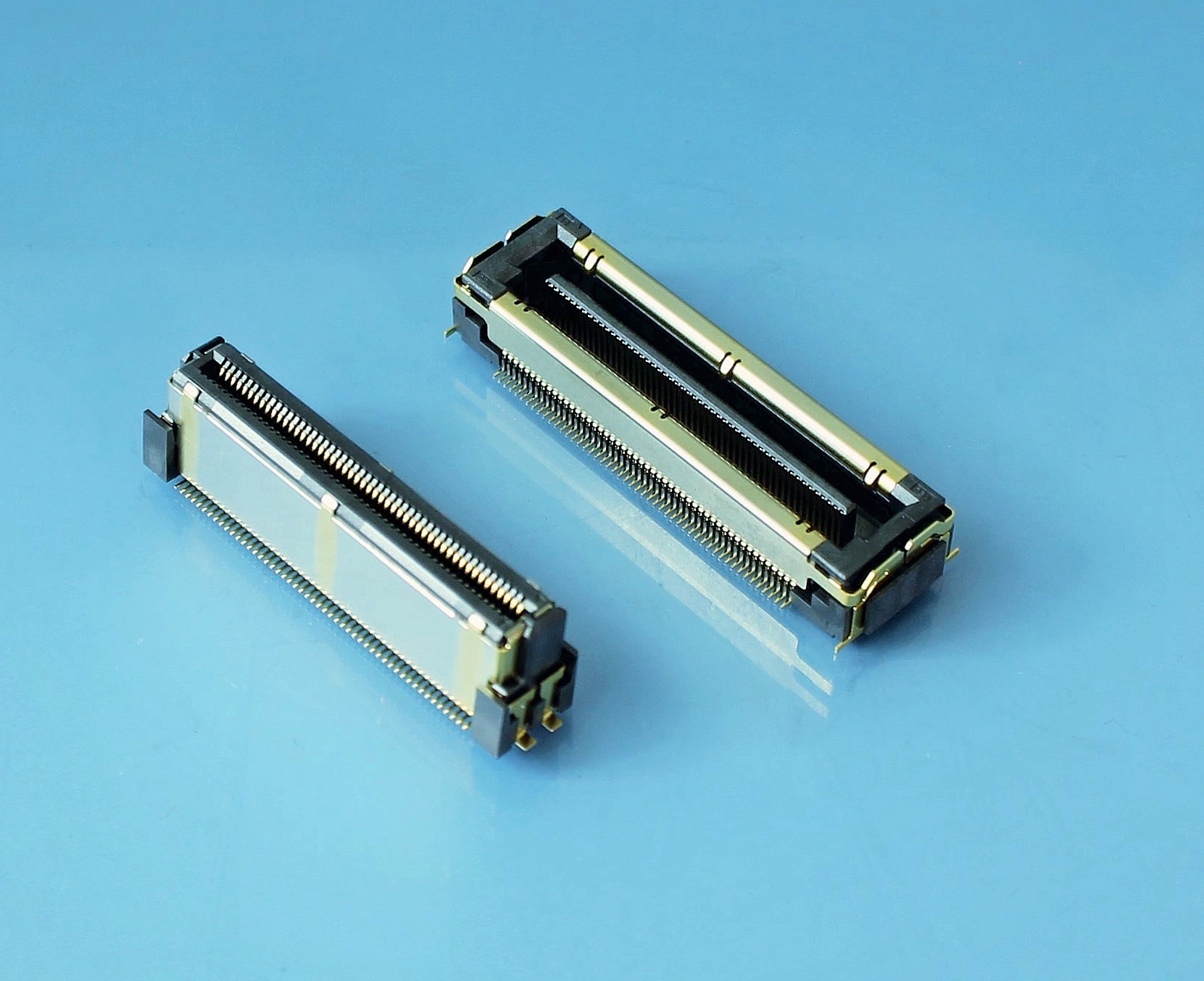

写真2:DT シェル付きタイプ 100p (開発中)


今後もフローティングコネクタはバリエーションを拡充予定です。当社ではこれからもお客様の要望にマッチする製品を開発し、市場に展開していきます。

※今回発売を開始するシェル付きタイプ以外にも、「DTシリーズ」は多くの製品ラインナップを有しています。製品タイプにより対応極数などが変わりますのでご注意ください。

<対象機器>
 車載機器、FA機器、遊技機器、医療機器、画像機器、通信機器、その他各種小型機器

<特長>
 ●高速伝送に対応した0.5mmピッチフローティングコネクタです。
 ●伝送特性はSATA Rev3.0の要求規格を全て満足する、
  SATA規格相当の高速シリアル伝送に対応します。(差動インピーダンス:100Ω±15%)
 ●フローティング量はXY方向に±0.5mmを確保しています。
 ●有効嵌合長1.5mmの高信頼設計です。
 ●コネクタを金属製のシェルで囲むことで、ESD対策やEMC対策を施しています。
 ●プラグ・レセプタクル共にストレートタイプを用意。スタック接続時の嵌合高さは10mmです。
 ●極数は30、40極に対応。(100極タイプを開発中)
 ●接点形状は円弧形状とし、異物を噛みこみにくい形状としています。

 ↓ ↓ ↓  ↓ ↓  ↓ ↓  ↓ ↓  ↓ ↓
 DTシリーズ製品詳細ページはこちらをご覧ください。
