FTC Serie

  • Crimp-Steckverbinder
  • top_rosh.gif

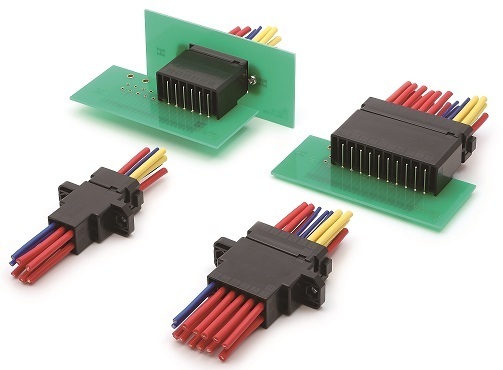

Drawer-Steckverbinder, Raster 5,08 mm / geeignet zum Crimpen zweier Kabel

Die "FTC-Serie" besteht aus Drawer-Steckverbindern mit einem Raster von 5,08 mm.
Die wichtigste Eigenschaft dieses Produktes ist die Fähigkeit, zwei Kabel zu einem einzigen Terminal (Kontakt) zu crimpen. * Terminals für das Crimpen eines einzelnen Kabels sind ebenfalls erhältlich.
Das Crimpen von zwei Kabeln zu einem einzigen Terminal reduziert die Polzahl des Steckverbinders und trägt zur Miniaturisierung bei. Da dies außerdem den Energietransfer zwischen Steckverbindern erleichtert, kann der Teil, der Strom durch eine Platte leitet, in eine wesentlich einfachere, plattenlose Struktur umgewandelt werden.
Weiterhin kann ein Zweig, der einen Terminal-Block benutzt, in eine Struktur ohne Terminal-Block umgewandelt werden.

Die "FTC-Serie" baut auf den benutzerfreundlichen und bewährten Eigenschaften der markterprobten Drawer-Crimpverbinder der KEL "FA-Serie" und "FAS-Serie" auf. Die Serie beinhaltet einen Steuermechanismus, der während der Paarung einen sanften Einschub ermöglicht, eine Steuerfunktion, die Paarungsfehler absorbiert, sowie die verlässliche Doppelkontaktstruktur und weitere Eigenschaften.
Sperr-Typ, Straight-Board-Typ, Relay-Typ und andere Produktversionen werden zukünftig entwickelt. Das aktuelle Produkt hat 12 Pins, aber Versionen mit anderen Pin-Anzahlen werden entwickelt.

Anwendungen

Eigenschaften

・Zwei Kabel können zu einem einzigen Kontakt gecrimpt werden.

・Anwendbar auf Crimpkabel (AWG#14/16/18/20).

・Drei Terminal-Arten sind erhältlich, je nach Art und Anzahl der Kabel.

・Ein-Kabel-Crimpterminals und Zwei-Kabel-Crimpterminals können überall am Gehäuse angebracht werden.

・Das Crimpen zweier Kabel vereinfacht den Stromtransfer zwischen Steckverbindern.

・Das Crimpen zweier Kabel spart Platz durch die Verringerung der Pin-Anzahl.

・Steuermechanismus, der einen Anschlussfehler von ±3 mm in XY-Richtung absorbiert.

・Die Mobilisation des angeschraubten Teils des Kabelseitensteckverbinders gestattet Bewegung von ±0.7 mm in XY-Richtung nach Anschluss

・Einfacher Anschluss mit ausreichender Winkelspanne dank Steuermechanismus.

・Äußerst zuverlässiges Design mit effektiver Anschlusslänge von 3 mm.

・Die Doppelkontaktstruktur verhindert das Verbiegen von Kontakten und die stabile Kontaktkraft verbessert die Zuverlässigkeit.

Spezifikationen

Material und Beschichtung
Isolatormaterial PBT (mit Fiberglas) UL94V-0, schwarz
Kontaktmaterial Kupferlegierung
Kontaktoberfläche [FTC01]
Vernickelte Basis
(Kontaktteil) Vergoldete Oberfläche; (Crimpteil) Verzinnte Oberfläche
[FTC11]
Vernickelte Basis, vergoldete Oberfläche
Halterungsmaterial Kupferlegierung
Halterungsoberfläche Vergoldete Oberfläche
Dichtungs- und Nietmaterial Rostfreier Stahl
Elektrische Eigenschaften
Stromstärke [AWG#14/16] 8,5 A pro Kontakt
[AWG#18] 7,5 A pro Kontakt
[AWG#20] 7,0 A pro Kontakt
Kontaktwiderstand MAX. 10 mΩ
Isolierwiderstand 500 V Gleichstrom, 1.000 MΩ und mehr
Dielektrische Stehspannung 2.200 V Wechselstrom, 1 Minute
Betriebstemperatur -55℃ bis +105℃
Haltbarkeit bei Einschub und Abzug 500 Mal
Anwendbare Kabel AWG#14/16/18/20 (äußerer Durchmesser des beschichteten Kabels 1.8 ~ 3.4 mm)
Diskrete Kabel
Reißlast des Crimpteils [AWG#14/16] 190 N und mehr
[AWG#18] 120 N und mehr
[AWG#20] 75 N und mehr

Herunterladen Dokument

Katalog
Paarungsliste
Produktübersicht

Produktliste


Produktliste:30Treffer
Part Number Produktübersicht
#625H-1L-B Rastermaß 5,08 mm Schublade Stecker, Crimp-Typ Kontakt für FTC01, #14 AWG/ #16 AWG
#625F-1L-B Rastermaß 5,08 mm Schublade Stecker, Crimp-Typ Kontakt für FTC01, #14 AWG/ #16 AWG
#625H-1L-R Rastermaß 5,08 mm Schublade Stecker, Crimp-Typ Kontakt für FTC01, #14 AWG/ #16 AWG
#625F-1L-R Rastermaß 5,08 mm Schublade Stecker, Crimp-Typ Kontakt für FTC01, #14 AWG/ #16 AWG
#625H-1M-B Rastermaß 5,08 mm Schublade Stecker, Crimp-Typ Kontakt für FTC01, #18 AWG/ #20 AWG
#625F-1M-B Rastermaß 5,08 mm Schublade Stecker, Crimp-Typ Kontakt für FTC01, #18 AWG/ #20 AWG
#625H-1M-R Rastermaß 5,08 mm Schublade Stecker, Crimp-Typ Kontakt für FTC01, #18 AWG/ #20 AWG
#625F-1M-R Rastermaß 5,08 mm Schublade Stecker, Crimp-Typ Kontakt für FTC01, #18 AWG/ #20 AWG
#625H-2L-B Rastermaß 5,08 mm Schublade Stecker, Crimp-Typ Kontakt für FTC01, #14 AWG
#625F-2L-B Rastermaß 5,08 mm Schublade Stecker, Crimp-Typ Kontakt für FTC01, #14 AWG
