FBC Serie

  • Crimp-Steckverbinder
  • top_rosh.gif
2mm Pitch-Anschluss für digitale Kabel / Crimp

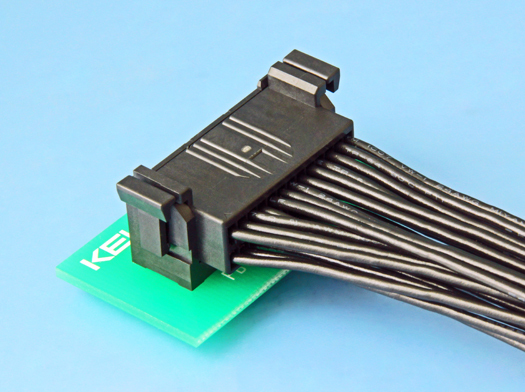

Die FBC-Serie ist eine 2-mm-Raster Crimpverbindung. Die herausragenden Merkmale der FBC-Serie sind deren Anschlussart und Sperrmechanismus. Die FBC-Serie verwendet eine gestapelte Verbindung, bei der das Kabel-Seitenverbindungsstück vertikal von oben an das Seitenverbindungsstück der Platine angeschlossen wird. Die konventionellen Verbindungsarten der Crimpverbindungen sind hauptsächlich entweder die, bei denen die Kabel nach oben verlängert werden, oder der horizontale Verbindungstyp. Die andere Funktion ist KEL’s Original-Verriegelungsmechanismus, genannt „E-Lock.“ Wenn der Aufnahmebehälter in den Kabelstecker gesteckt wird, ist ein Klick zu spüren, der die Gewissheit gibt, dass der Stecker fest eingesteckt ist. Die Verriegelungsfreigabe ist auch ein einzigartiger Mechanismus, durch den der Steckverbinder entriegelt wird, indem man einfach den Verriegelungsteil mit den Fingern hoch zieht, anstatt die Verriegelung zu halten und zu entriegeln.
Für hohe Zuverlässigkeit nutzt die FBC-Serie das Konzept der Twin-leaf Klemmen 2-Punkt-Kontaktstruktur, was ein nachweislicher Erfolg für die FA-Serie ist. Es gibt drei Variationsarten bei der Anzahl der Stifte, nämlich 26, 32 und 40 Stifte.

Anwendungen

Eigenschaften

・Seitliche Kabeleintrittsverbindung mit gestapelter Anschluss-Struktur.

・Ausgestattet mit einem E-Lock-Verriegelungsmechanismus mit hoher Bedienbarkeit.

・Der E-Lock-Mechanismus verhindert versehentliches Auskuppeln und erhält eine stabile Kontaktleistung.

・Staubresistente 2-Punkt-Klemmkontaktstruktur mit Zwillingsflügel

・Drei Größen: 26, 36 und 40 Pole.

・#22 AWG, #24 AWG und #26 AWG sind geeignet

Spezifikationen

Material und Beschichtung
Isolatormaterial Glasgefülltes Nylon 66 (UL94V-0)
Kontaktmaterial [FBC02] Kupferlegierung
[FBC11] Brass
Kontaktbeschichtung [FBC 02] (Kontaktfläche) Gold über Nickel
      (Crimp-Bereich) Zinn über Nickel
[FBC 11] Gold über Nickel
Elektrische Eigenschaften
Stromstärke 3 A pro Kontakt
Kontaktwiderstand Max. 40 mΩ
Dielektrische Stehspannung 650 V Wechselstrom für 1 Minute
Isolationswiderstand Min. 1000 MΩ bei 500 V Gleichstrom
Betriebstemperatur -40 °C bis +85 °C
Kompatibles Kabel AWG # 22/24/26
(Außendurchmesser der Kabelbeschichtung: φ1.0-1.6mm)
Diskretes Kabel

Herunterladen Dokument

Katalog
Paarungsliste
Produktübersicht

Produktliste


Produktliste:7Treffer
Part Number Produktübersicht
#587 Rastermaß 1,5 mm Schublade Stecker, Crimp-Typ Kontakt für FBC01, #22 AWG/ #24 AWG/ #26 AWG
FBC02-026-1 Rastermaß 2 mm-Stecker, Diskrete Leitungen (AWG # 22, 24, 26), Crimp-Typ, Stecker (kabelseitiger Steckverbinder), 26-polig
FBC02-036-1 Rastermaß 2 mm-Stecker, Diskrete Leitungen (AWG # 22, 24, 26), Crimp-Typ, Stecker (kabelseitiger Steckverbinder), 36-polig
FBC02-040-1 Rastermaß 2 mm-Stecker, Diskrete Leitungen (AWG # 22, 24, 26), Crimp-Typ, Stecker (kabelseitiger Steckverbinder), 40-polig
FBC11-026-1-B Rastermaß 2 mm-Stecker, Diskrete Leitungen (AWG # 22, 24, 26), Crimp-Typ, Buchse (boardseitiger Steckverbinder), 26-polig
FBC11-036-1-B Rastermaß 2 mm-Stecker, Diskrete Leitungen (AWG # 22, 24, 26), Crimp-Typ, Buchse (boardseitiger Steckverbinder), 36-polig
FBC11-040-1-B Rastermaß 2 mm-Stecker, Diskrete Leitungen (AWG # 22, 24, 26), Crimp-Typ, Buchse (boardseitiger Steckverbinder), 40-polig
