7010/7011/7030/7040シリーズ

  • 端子台タイプ
  • top_rosh.gif
端子台コネクタ

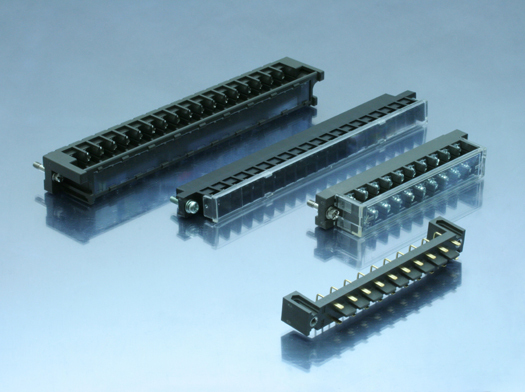

7010 / 7011 / 7030 / 7040シリーズは端子台コネクタです。
10.16mmピッチ:7010 / 7011 / 7030シリーズ。
9.0mmピッチ:7040シリーズ。
端子台の機能に加えて着脱ができるコネクタ構造により、機器の操作性、メンテナンスに優れています。

特長

・定格電流は5A。(7040は10A)

・極数:12、20、36
 7040は20極のみ

仕様

材質・表面処理
インシュレータ材質 PBT(ガラス繊維入り) UL94V-0材
コンタクト材質 銅合金
コンタクト仕上 [7010/7030]
 ニッケルメッキ下地、部分金メッキ仕上
[7011]
 ニッケルメッキ下地、金メッキ仕上
ネジ [7010]
 角座金付セムスネジ M3.5×8
 鋼(三価クロメート仕上)
[7030]
 スプリングワッシャー付セムスネジ M3.5×8
 黄銅(ニッケルメッキ仕上)
ロックネジ [7010/7030]
 黄銅(ニッケルメッキ仕上) M4
性能
定格電流 1端子につき5A
接触抵抗 16mΩ以下
耐電圧 AC2000V、1分間
絶縁抵抗 DC500V、5000MΩ以上
挿入力 4.45N以下/1ピン
抜去力 0.56N以下/1ピン
適合ケーブル [7010/7030/7011]
より線:2.0mm2 MAX
単線:1.6mm MAX

資料ダウンロード

製品カタログ
嵌合一覧表
製品一覧表

製品一覧・技術資料


製品一覧:18件の製品があります。
品名 製品図 仕様書 概要
7010-012-160-F pdf2 pdf2 10.16mmピッチ、端子台コネクタ、レセプタクルコネクタ、12極
7010-020-160-F pdf2 pdf2 10.16mmピッチ、端子台コネクタ、レセプタクルコネクタ、20極
7010-036-160-F pdf2 pdf2 10.16mmピッチ、端子台コネクタ、レセプタクルコネクタ、36極
7010-XXX-160用カバー pdf2 pdf2 10.16mmピッチ、端子台コネクタ用カバー
7011-012-161L-F pdf2 pdf2 10.16mmピッチ、端子台コネクタ、ヘッダーコネクタ、ライトアングル、12極
7011-012-161R-F pdf2 pdf2 10.16mmピッチ、端子台コネクタ、ヘッダーコネクタ、ライトアングル、12極
7011-012-163-F pdf2 pdf2 10.16mmピッチ、端子台コネクタ、ヘッダーコネクタ、ストレート、12極
7011-020-161L-F pdf2 pdf2 10.16mmピッチ、端子台コネクタ、ヘッダーコネクタ、ライトアングル、20極
7011-020-161R-F pdf2 pdf2 10.16mmピッチ、端子台コネクタ、ヘッダーコネクタ、ライトアングル、20極
7011-020-163-F pdf2 pdf2 10.16mmピッチ、端子台コネクタ、ヘッダーコネクタ、ストレート、20極
